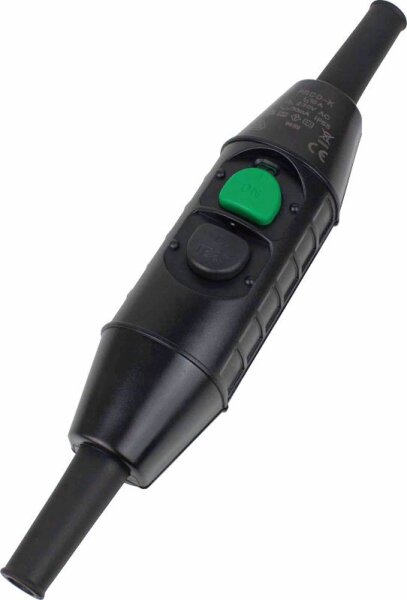

PRCD-K Personenschutz-Zwischenschalter 30mA - AS SCHWABE

Der PRCD-K Personenschutz-Zwischenschalter schützt zuverlässig vor Stromschlägen. Er ist speziell für den sicheren Einsatz an mobilen Stromerzeugern auf Baustellen und im Gewerbe entwickelt.
Zugelassen gemäß DGUV 203-032
Ideal für mobile Stromerzeuger
Staub- und strahlwassergeschützt (IP55)

jetzt nur
297,74 €
inkl. 19% USt. , zzgl. Versand
Alter Preis: 346,21 €
Rabatt: 14%
Versandkosten (SCH): 15.00 €
Stk
Beschreibung

PRCD-K Personenschutzschalter 30mA für Stromerzeuger

Der as - Schwabe PRCD-K Personenschutz-Zwischenschalter ist eine essenzielle Sicherheitskomponente für den professionellen Einsatz elektrischer Betriebsmittel an mobilen Stromerzeugern. Mit einem Bemessungsfehlerstrom von 30 mA und einer Auslösezeit von unter 30 Millisekunden bietet dieser mobile Fehlerstromschutzschalter kompromisslosen Schutz vor lebensgefährlichen Stromschlägen. Entwickelt gemäß der strengen DGUV Information 203-032, ist er für den harten Einsatz auf Baustellen und im Gewerbe zugelassen. Sein robustes, nach IP55 staub- und strahlwassergeschütztes Gehäuse gewährleistet auch unter widrigsten Bedingungen eine zuverlässige Funktion. Die integrierte Funktionsanzeige und Testschaltung ermöglichen eine einfache und schnelle Überprüfung der Schutzfunktion vor jedem Einsatz.

Die primäre Zielgruppe dieses hochspezialisierten Schutzschalters sind professionelle Anwender aus Handwerk, Baugewerbe, Katastrophenschutz und Veranstaltungstechnik, die auf den mobilen Einsatz von Stromerzeugern angewiesen sind. In solchen mobilen oder temporären Installationen (IT-Netzen) fehlt oft eine definierte Erdverbindung, wodurch herkömmliche FI-Schutzschalter ihre Schutzwirkung verlieren können. Genau hier setzt der PRCD-K an: Er ist speziell als Schutzpegelerhöhung für diese Anwendungsfälle konzipiert. Durch seine 3-polige Schaltung und die Überwachung des Schutzleiters stellt er eine sichere, isolierte Schutztrennung her und gewährleistet, dass Fehlerströme – beispielsweise durch ein defektes Gerätekabel oder eindringende Feuchtigkeit – sofort erkannt und die Stromzufuhr allpolig unterbrochen wird. Somit erfüllt der PRCD-K Personenschutzschalter nicht nur eine technische Notwendigkeit, sondern auch die rechtlichen Anforderungen der Berufsgenossenschaften, was für gewerbliche Nutzer von höchster Priorität ist.

Die Einsatzmöglichkeiten des PRCD-K Personenschutz-Zwischenschalters sind vielfältig und decken alle Szenarien ab, in denen elektrische Geräte an einem mobilen Generator betrieben werden. Auf einer Baustelle schützt er den Handwerker beim Betrieb von Kreissägen, Winkelschleifern oder Bohrmaschinen vor den Folgen beschädigter Kabel. Für Feuerwehren und das THW ist er im Rettungseinsatz unverzichtbar, um Beleuchtung, Tauchpumpen und hydraulische Aggregate sicher zu betreiben, wenn das öffentliche Stromnetz ausgefallen ist. Im Garten- und Landschaftsbau ermöglicht er den sicheren Einsatz von Heckenscheren, Rasenmähern und Wasserpumpen weit entfernt von festen Installationen. Auch bei Freiluftveranstaltungen, auf Märkten oder in der mobilen Gastronomie sorgt der Personenschutzschalter für die notwendige Sicherheit beim Anschluss von Kühlgeräten, Kochfeldern und Musikanlagen an einen Stromerzeuger und schützt so Personal und Besucher gleichermaßen.

Technische Daten des PRCD-K Personenschutz-Zwischenschalters

  • Hersteller: as - Schwabe GmbH
  • Artikelbezeichnung: PRCD-K Personenschutz-Zwischenschalter
  • Schaltung: 3-polig schaltend
  • Nennspannung: 230 V / 50 Hz
  • Nennstrom: 16 A
  • Maximale Anschlussleistung: 3.600 W
  • Bemessungsfehlerstrom (I?N): 30 mA
  • Auslösezeit: < 30 ms
  • Maximal anschließbarer Leiterquerschnitt: 2,5 mm²
  • Schutzart: IP55 (staubgeschützt und geschützt gegen Strahlwasser aus beliebigem Winkel)
  • Norm / Zulassung: Gemäß DGUV Information 203-032
  • Gehäusematerial: Robuster, schlagzäher Kunststoff
  • Bedienung: EIN-Taste, Prüftaste (TEST)
  • Anzeigen: Optische Funktionsanzeige

Merkmale und Highlights des as - Schwabe Schutzschalters

  • Spezialisiert für Stromerzeuger: Explizit für den sicheren Betrieb an Stromerzeugern in IT-Netzen als Schutzpegelerhöhung entwickelt.
  • DGUV-Konformität: Erfüllt die strengen Vorgaben der DGUV Information 203-032 für den Einsatz im gewerblichen Bereich und auf Baustellen.
  • Maximaler Personenschutz: Erkennt gefährliche Fehlerströme von 30 mA und schaltet die Stromversorgung in Bruchteilen einer Sekunde (unter 30 ms) ab.
  • Allpolige Abschaltung: Die 3-polige Schaltung gewährleistet, dass im Fehlerfall alle spannungsführenden Leiter sicher getrennt werden.
  • Integrierte Testfunktion: Ermöglicht eine einfache und regelmäßige Überprüfung der Schutzfunktion vor Arbeitsbeginn, um die Sicherheit zu gewährleisten.
  • Extreme Robustheit (IP55): Das Gehäuse ist optimal gegen das Eindringen von Staub und starkem Wasserstrahl geschützt und damit ideal für raue Umgebungsbedingungen.
  • Einfache Plug-and-Play-Anwendung: Der mobile Personenschutzschalter wird unkompliziert zwischen Stromerzeuger und dem zu betreibenden Gerät oder einer Kabeltrommel gesteckt.
  • Klare Statusanzeige: Eine visuelle Funktionsanzeige informiert den Nutzer jederzeit über den korrekten Betriebszustand des Schutzschalters.

Relevante Anwendungsgebiete

  • Hoch- und Tiefbau, Baustelleneinrichtung
  • Garten- und Landschaftsbau (GaLaBau)
  • Handwerk und mobile Montagedienste (z.B. Schlosser, Installateure)
  • Feuerwehr, Technisches Hilfswerk (THW) und Katastrophenschutz
  • Veranstaltungstechnik, Messebau und Eventmanagement
  • Kommunale Betriebe, Bauhöfe und Straßenmeistereien
  • Land- und Forstwirtschaft
  • Mobile Werkstätten und Servicefahrzeuge

Der entscheidende Mehrwert des as - Schwabe PRCD-K Personenschutzschalters liegt in seiner Spezialisierung und der offiziellen Zulassung. Während viele handelsübliche FI-Zwischenschalter für den Gebrauch an geerdeten Haushaltssteckdosen konzipiert sind, versagen diese oft an mobilen Stromerzeugern. Der PRCD-K schließt diese kritische Sicherheitslücke. Er bietet nicht nur Schutz, sondern auch rechtliche Sicherheit für den Unternehmer, da er die von den Berufsgenossenschaften geforderten Schutzmaßnahmen umsetzt. Im Vergleich zu Konkurrenzprodukten ohne DGUV-Zulassung oder mit niedrigerer Schutzart (z.B. IP44) bietet das Modell von as - Schwabe eine überlegene Robustheit und die Gewissheit, alle professionellen Standards zu erfüllen. Die Investition in diesen Schutzschalter ist eine Investition in die Unversehrtheit von Mitarbeitern und die Vermeidung von Betriebsunfällen mit potenziell schwerwiegenden rechtlichen und finanziellen Folgen. Seine Zuverlässigkeit und Langlebigkeit, typisch für die Marke as - Schwabe, machen ihn zur wirtschaftlichsten und sichersten Wahl für jeden Profi.

Setzen Sie auf kompromisslose Sicherheit und erfüllen Sie die gesetzlichen Anforderungen für den Betrieb an mobilen Stromerzeugern. Der as - Schwabe PRCD-K Personenschutz-Zwischenschalter 30mA ist die professionelle Lösung, um sich und Ihr Team wirksam vor Stromunfällen zu schützen. Bestellen Sie diesen unverzichtbaren Sicherheitsbaustein für Ihre Ausrüstung noch heute bei BAUSHOP-NRW.de.

Angaben zur Produktsicherheit
Herstellerinformationen:
as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist ein PRCD-K Personenschutz-Zwischenschalter?

Ein PRCD-K Personenschutz-Zwischenschalter, wie das Modell von as - Schwabe, ist ein mobiler Fehlerstromschutzschalter, der speziell für den Einsatz an Stromquellen ohne festen Erdungspunkt, wie beispielsweise mobilen Stromerzeugern, konzipiert ist. Er dient als lebensrettende Schutzeinrichtung, die gefährliche Fehlerströme sofort erkennt und die Stromzufuhr allpolig unterbricht. Mit einem Bemessungsfehlerstrom von 30mA und einer extrem schnellen Auslösezeit von unter 30 Millisekunden bietet dieser Schutzschalter einen kompromisslosen Schutz vor Stromschlag. Das "K" in der Bezeichnung steht für die erweiterte Schutzfunktion, die auch eine Schutzleiterüberwachung umfasst, was für den Betrieb in ungeerdeten IT-Netzen (typisch für Generatoren) unerlässlich ist.

Warum brauche ich einen speziellen PRCD-K für einen Stromerzeuger?

Ein Standard-FI-Schutzschalter (RCD) benötigt eine feste Erdverbindung (wie in Gebäuden), um zuverlässig zu funktionieren. Mobile Stromerzeuger erzeugen ein sogenanntes IT-Netz, dem diese definierte Erdung fehlt. Dadurch kann ein herkömmlicher FI-Schalter einen Fehlerstrom zum Erdpotenzial nicht sicher erkennen und verliert seine Schutzwirkung. Der PRCD-K Personenschutzschalter für Stromerzeuger schließt diese Sicherheitslücke. Er ist gemäß der DGUV Information 203-032 explizit als Schutzpegelerhöhung für solche Anwendungsfälle entwickelt worden. Er überwacht das System eigenständig und sorgt durch seine spezielle 3-polige Schaltung auch ohne externe Erdung für eine sichere Trennung im Fehlerfall. Für professionelle und gewerbliche Anwender ist der Einsatz eines PRCD-K an einem Generator daher nicht nur eine Empfehlung, sondern eine sicherheitstechnische Notwendigkeit.

Wie funktioniert der as - Schwabe PRCD-K Schutzschalter?

Der as - Schwabe Personenschutzschalter funktioniert als wachsames Überwachungssystem zwischen dem Stromerzeuger und dem angeschlossenen Elektrogerät. Er wird einfach in die Zuleitung gesteckt und überwacht permanent den Stromfluss. Sobald er eine Differenz von 30 mA zwischen dem zu- und abfließenden Strom misst – ein typisches Anzeichen für einen Fehlerstrom, der beispielsweise durch ein beschädigtes Kabel, ein defektes Gerät oder Feuchtigkeit über den Körper einer Person abfließt – löst er aus. Innerhalb von weniger als 30 Millisekunden unterbricht der Schalter die Stromversorgung allpolig (3-polig schaltend). Diese blitzschnelle Reaktion verhindert einen lebensgefährlichen Stromschlag, lange bevor ernsthafte Verletzungen oder Herzkammerflimmern auftreten können.

Was ist der Unterschied zwischen einem PRCD-K und einem normalen FI-Schutzschalter?

Der entscheidende Unterschied liegt im Anwendungsbereich und der Funktionsweise, die auf das jeweilige Stromnetz abgestimmt ist:
  • Normaler FI-Schutzschalter (RCD): Dieser ist für den Einsatz in fest installierten Netzen (z.B. in Gebäuden) mit einer definierten Erdung konzipiert. Er misst die Differenz zwischen dem Strom auf dem Phasenleiter und dem Neutralleiter und benötigt die Erdung als Referenzpunkt für die Fehlerstromerkennung. An einem mobilen Generator ohne Erdung ist seine Funktion stark eingeschränkt oder nicht gegeben.
  • PRCD-K Personenschutzschalter: Dieser ist ein spezialisierter mobiler Personenschutzschalter für ungeerdete Netze (IT-Netze), wie sie von Stromerzeugern bereitgestellt werden. Der PRCD-K überwacht nicht nur Differenzströme, sondern prüft auch den Zustand des Schutzleiters. Er baut ein eigenes, lokales Schutzsystem auf und funktioniert daher autark und zuverlässig. Er ist die einzige von Berufsgenossenschaften (gemäß DGUV 203-032) anerkannte Lösung für diesen Einsatzzweck.

Wofür steht die DGUV Information 203-032 und warum ist sie wichtig?

Die DGUV Information 203-032 ist eine Vorschrift der Deutschen Gesetzlichen Unfallversicherung, die den sicheren Umgang mit elektrischen Anlagen und Betriebsmitteln auf Baustellen regelt. Sie schreibt explizit vor, welche Schutzmaßnahmen beim Betrieb von elektrischen Geräten an mobilen Stromerzeugern zu treffen sind. Die Konformität des as - Schwabe PRCD-K mit dieser Vorschrift bedeutet für Sie als professionellen Anwender:
  • Rechtliche Sicherheit: Sie erfüllen die gesetzlichen Anforderungen und die Vorgaben der Berufsgenossenschaften. Im Falle eines Unfalls können Sie nachweisen, die vorgeschriebenen Schutzmaßnahmen getroffen zu haben.
  • Geprüfte Sicherheit: Das Gerät wurde speziell für die harten Bedingungen auf Baustellen und im gewerblichen Einsatz getestet und zugelassen.
  • Maximaler Schutz: Sie setzen eine anerkannte und wirksame Technologie zum Schutz vor Stromschlag für sich und Ihre Mitarbeiter ein.
Für gewerbliche Nutzer, Einkäufer und Sicherheitsbeauftragte ist dieses Merkmal ein entscheidendes Kriterium für die Kaufentscheidung.

Für welche Geräte und Anwendungsbereiche ist der PRCD-K geeignet?

Der PRCD-K Personenschutz-Zwischenschalter ist für den Anschluss aller elektrischen Betriebsmittel bis zu einer maximalen Leistung von 3.600 Watt (16 A bei 230 V) an einem mobilen Stromerzeuger ausgelegt. Dank seiner robusten Bauweise (IP55 Schutzschalter) ist er ideal für anspruchsvolle Umgebungen. Typische Anwendungsgebiete sind:
  • Baustellen (Hoch- & Tiefbau): Betrieb von Kreissägen, Winkelschleifern, Bohrmaschinen, Betonmischern.
  • Handwerk & Montage: Sicherer Einsatz von Elektrowerkzeugen bei mobilen Einsätzen.
  • Katastrophenschutz (Feuerwehr, THW): Zuverlässiger Schutz für Beleuchtung, Tauchpumpen, hydraulische Rettungsgeräte.
  • Garten- und Landschaftsbau: Absicherung von Heckenscheren, Rasenmähern, Wasserpumpen.
  • Veranstaltungstechnik & Märkte: Sicherer Anschluss von Kühlgeräten, Beleuchtung und Musikanlagen.
Er ist die professionelle Lösung überall dort, wo mobile Stromerzeugung und elektrische Geräte sicher zusammenkommen müssen.

Wie wird der Personenschutzschalter korrekt angeschlossen und getestet?

Die Anwendung ist denkbar einfach und auf schnelle, sichere Inbetriebnahme ausgelegt:
  1. Anschluss: Stecken Sie den PRCD-K Personenschutz-Zwischenschalter direkt in eine Ausgangssteckdose des Stromerzeugers. Anschließend verbinden Sie Ihr Verlängerungskabel, Ihre Kabeltrommel oder Ihr Elektrogerät direkt mit dem PRCD-K.
  2. Einschalten: Drücken Sie die EIN-Taste am Schutzschalter. Die optische Funktionsanzeige muss nun leuchten und signalisiert Betriebsbereitschaft.
  3. Funktionstest (vor jedem Einsatz!): Drücken Sie die Prüftaste (TEST). Der Schalter muss sofort und hörbar auslösen, und die Funktionsanzeige muss erlöschen. Dieser Test simuliert einen Fehlerstrom und bestätigt die korrekte Funktion der Schutzeinrichtung.
  4. Wiedereinschalten: Nach dem erfolgreichen Test können Sie den Schalter durch Drücken der EIN-Taste wieder aktivieren und mit der Arbeit beginnen.
Führt der Test nicht zum Auslösen, ist das Gerät defekt und darf aus Sicherheitsgründen nicht mehr verwendet werden.

Was bedeutet die Schutzart IP55 und welchen Vorteil bietet sie?

Die Schutzart IP55 ist ein internationaler Standard, der die Eignung eines elektrischen Betriebsmittels für raue Umgebungsbedingungen beschreibt. Die beiden Ziffern haben folgende Bedeutung:
  • Erste Ziffer (5): Steht für "Staubschutz". Das Eindringen von Staub wird nicht vollständig verhindert, aber es kann keine Menge eindringen, die die Funktion des Geräts beeinträchtigt.
  • Zweite Ziffer (5): Steht für "Schutz gegen Strahlwasser". Das Gerät ist gegen Wasser geschützt, das aus einer Düse aus beliebigem Winkel auf das Gehäuse spritzt.
Für den professionellen Einsatz auf einer Baustelle, im GaLaBau oder bei Rettungseinsätzen bedeutet dies: Der as - Schwabe PRCD-K ist extrem robust und zuverlässig. Er funktioniert auch bei Staubentwicklung, Regen oder Spritzwasser einwandfrei und bietet damit eine deutlich höhere Betriebssicherheit als Geräte mit niedrigerer Schutzart (z.B. IP44).

Wer ist verpflichtet, einen solchen Schutzschalter nach DGUV-Vorschrift zu verwenden?

Zur Verwendung eines geeigneten Personenschutzschalters wie dem PRCD-K sind grundsätzlich alle gewerblichen Arbeitgeber und Unternehmer verpflichtet, die ihre Mitarbeiter elektrische Geräte an mobilen Stromerzeugern betreiben lassen. Dies ergibt sich aus der Fürsorgepflicht des Arbeitgebers und den konkreten Vorgaben der Berufsgenossenschaften, insbesondere der DGUV Information 203-032. Zielgruppen sind unter anderem:
  • Bauunternehmen und Handwerksbetriebe
  • Kommunale Betriebe (Bauhöfe, Straßenmeistereien)
  • Garten- und Landschaftsbauunternehmen
  • Organisationen des Katastrophenschutzes wie Feuerwehr und THW
  • Veranstalter von Events, Märkten und Messen
Der Einsatz ist somit ein wesentlicher Bestandteil der gesetzlich geforderten Gefährdungsbeurteilung und dient der Vermeidung schwerer Arbeitsunfälle.

Was sind die wichtigsten technischen Daten des as - Schwabe PRCD-K?

Der as - Schwabe PRCD-K Personenschutz-Zwischenschalter zeichnet sich durch professionelle und normgerechte Leistungsdaten aus, die für maximale Sicherheit und Zuverlässigkeit im gewerblichen Einsatz sorgen:
  • Hersteller: as - Schwabe GmbH
  • Nennspannung: 230 V / 50 Hz
  • Nennstrom: 16 A
  • Maximale Anschlussleistung: 3.600 W
  • Bemessungsfehlerstrom (I?N): 30 mA
  • Auslösezeit: < 30 ms
  • Schaltung: 3-polig schaltend (allpolige Abschaltung)
  • Schutzart: IP55 (staubgeschützt und strahlwassergeschützt)
  • Norm / Zulassung: Konform mit DGUV Information 203-032
  • Anschlussquerschnitt: Geeignet für Leitungen bis 2,5 mm²
Diese Spezifikationen gewährleisten, dass der Schutzschalter den hohen Anforderungen auf Baustellen und in anderen professionellen Umgebungen vollumfänglich gerecht wird.
