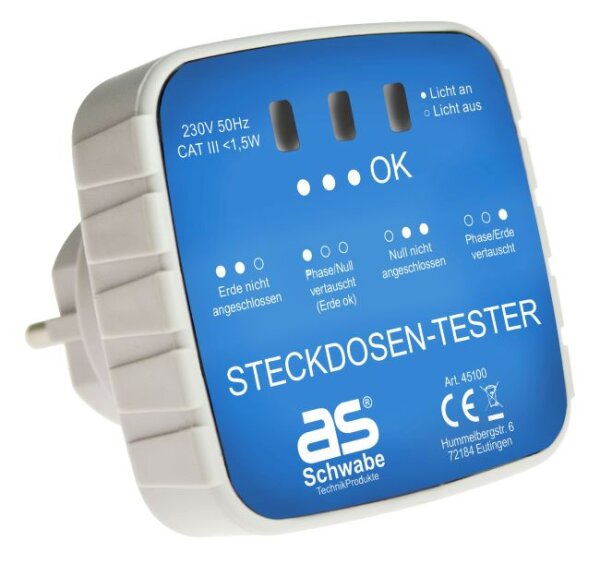

AS Schwabe Steckdosen-Tester 45100 für Schutzkontaktsteckdosen, mit optischer Anzeige

AS Schwabe Steckdosen-Tester 45100 für Schutzkontaktsteckdosen, mit optischer Anzeige

Artikelnummer: 45100-158
GTIN: 4011160451003
HAN: 45100
Kategorie: AS SCHWABE Messgeräte
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Steckdosen-Tester 45100 für Schutzkontaktsteckdosen

zuverlässiges Prüfen der Verdrahtung von Schutzkontaktsteckdosen
einfaches Ablesen der Ergebnisse durch optische Anzeige
schnelles Finden von Fehlern in der Steckdose
sofortige Erkennung von vertauschten Außen- und Schutzleitern
sicheres Testen der Schutzleiter-Funktion

Produktmerkmale:

Geräteart Steckdosenprüfgerät
Kompatibilität Schutzkontaktsteckdosen
Anzeigeart optisch
Prüffunktion 1 Schutzleiter nicht angeschlossen oder unterbrochen
Prüffunktion 2 Neutralleiter nicht angeschlossen oder unterbrochen
Prüffunktion 3 Außenleiter und Schutzleiter vertauscht
Statusmeldung Anschluss und Verdrahtung in Ordnung

jetzt nur

15,05 €

inkl. 19% USt. , zzgl.

Alter Preis: 17,50 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der AS Schwabe Steckdosen-Tester 45100 für Schutzkontaktsteckdosen ist ein kompaktes Prüfgerät zur unmittelbaren Kontrolle der korrekten Verdrahtung. Über eine integrierte optische Anzeige signalisiert das Gerät den aktuellen Anschlussstatus und hilft gezielt dabei, Fehler in der Steckdose zu finden.

Einsatzzweck Testen der Verdrahtung von Schutzkontaktsteckdosen
Ausgabe Optische Anzeige der verschiedenen Verdrahtungszustände
Fehlererkennung Identifiziert unterbrochene, fehlende oder vertauschte Leiter

Produktmerkmale und Funktionsweise

Mit diesem Schuko Steckdosen Tester überprüfen Sie zuverlässig, ob eine Steckdose richtig angeschlossen ist. Der Verdrahtungstester für die Schutzkontaktsteckdose wertet die anliegenden Kontakte aus und stellt die Ergebnisse direkt über eine optische Anzeige dar. So können Sie die Schutzleiter Funktion testen und auf einen Blick ablesen, ob Anschluss und Verdrahtung in Ordnung sind.

Das as Schwabe Prüfgerät differenziert bei der Fehlerausgabe präzise zwischen verschiedenen Verdrahtungsproblemen. Die optische Anzeige meldet umgehend, wenn der Schutzleiter oder der Neutralleiter nicht angeschlossen beziehungsweise unterbrochen ist. Darüber hinaus erkennt das Steckdosenprüfgerät, falls der Außenleiter und der Schutzleiter bei der Installation vertauscht wurden.

Technische Details

Artikelnummer 45100-158
Herstellernummer 45100
Hersteller as - Schwabe GmbH
Produkttyp Steckdosen-Tester
Kompatibilität Schutzkontaktsteckdosen
Anzeigeart Optisch

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist der AS Schwabe Steckdosentester und wofür wird er verwendet?

Der AS Schwabe Steckdosentester ist ein professionelles Prüfgerät, das speziell für die schnelle und zuverlässige Überprüfung von 230V-Schutzkontaktsteckdosen entwickelt wurde. Seine Hauptaufgabe ist es, die korrekte Verdrahtung einer Steckdose zu verifizieren und die häufigsten sowie gefährlichsten Installationsfehler sofort zu identifizieren. Dieses kompakte Werkzeug wird verwendet, um die Sicherheit und Funktionalität elektrischer Anlagen in Neubauten, bei Sanierungen oder während der Wartung zu gewährleisten. Es ist ein unverzichtbares Instrument für Elektrofachkräfte, um die Einhaltung von Sicherheitsstandards sicherzustellen und die Gefahr von Stromunfällen oder Geräteschäden durch fehlerhafte Verdrahtung zu minimieren.

Wie funktioniert die Prüfung mit dem Steckdosen-Tester?

Die Bedienung des AS Schwabe Steckdosentesters ist denkbar einfach und auf maximale Effizienz ausgelegt. Sie stecken das Prüfgerät einfach in die zu testende Schutzkontaktsteckdose. Innerhalb von Sekunden analysiert die interne Schaltung die Verdrahtung. Das Ergebnis wird sofort über eine klare und eindeutige optische Anzeige mit Leuchtdioden (LEDs) signalisiert. Eine spezifische Kombination der leuchtenden LEDs zeigt an, ob die Verdrahtung korrekt ist oder welcher spezifische Fehler vorliegt. Es sind keine weiteren Einstellungen, Kabel oder Messspitzen notwendig, was eine extrem schnelle Serienprüfung von vielen Steckdosen in kurzer Zeit ermöglicht.

Welche konkreten Verdrahtungsfehler kann der Steckdosentester erkennen?

Dieses Prüfgerät für Steckdosen ist darauf spezialisiert, die kritischsten und häufigsten Fehler in der Verdrahtung zu detektieren. Die umfassende Fehlererkennung umfasst folgende Zustände:

Verdrahtung in Ordnung: Eine klare Anzeige bestätigt, dass Außenleiter (L), Neutralleiter (N) und Schutzleiter (PE) korrekt angeschlossen sind.
Schutzleiter (PE) fehlt oder ist unterbrochen: Einer der gefährlichsten Fehler, da die Schutzfunktion gegen elektrischen Schlag im Fehlerfall nicht gegeben ist.
Neutralleiter (N) fehlt oder ist unterbrochen: Kann zu Fehlfunktionen oder Schäden an angeschlossenen Geräten führen.
Außenleiter (L) und Schutzleiter (PE) vertauscht: Der gefährlichste Verdrahtungsfehler, bei dem das Gehäuse eines Gerätes der Schutzklasse I permanent unter der vollen Netzspannung von 230V stehen würde.

Durch die zuverlässige Erkennung dieser Fehler bietet der Verdrahtungstester ein Höchstmaß an Sicherheit bei der Abnahme von Elektroinstallationen.

Für welche Berufsgruppen und Anwendungsbereiche ist dieses Prüfgerät ideal?

Der AS Schwabe Steckdosentester ist ein vielseitiges Werkzeug, das sich für eine breite Palette professioneller Anwender eignet:

Elektriker & Handwerker: Unverzichtbar für die schnelle Endkontrolle bei Neuinstallationen, Altbausanierungen und Reparaturen.
Gebäudemanagement & Facility Services: Perfekt für Hausmeister und Techniker zur Durchführung regelmäßiger Sicherheitsüberprüfungen in Gewerbe- und Wohnimmobilien.
Immobilienbranche: Ermöglicht Gutachtern und Maklern eine schnelle Ersteinschätzung der elektrischen Sicherheit eines Objekts.
Veranstaltungstechnik & Messebau: Gewährleistet die sichere Funktion von mobilen Stromverteilern und Anschlusspunkten vor dem Anschluss teurer Technik.
Industrie & Werkstätten: Dient zur Überprüfung von Steckdosen für Maschinen und Werkzeuge, um einen sicheren Betrieb zu gewährleisten.
Ambitionierte Heimwerker (DIY): Bietet die notwendige Sicherheit und Bestätigung nach selbst durchgeführten Elektroarbeiten.

Was ist der Vorteil des Steckdosentesters gegenüber einer Messung mit einem Multimeter oder Duspol?

Der entscheidende Vorteil des AS Schwabe Steckdosentesters liegt in seiner Spezialisierung und Effizienz. Während eine Elektrofachkraft mit einem zweipoligen Spannungsprüfer (wie einem Duspol) oder einem Multimeter dieselben Fehler diagnostizieren kann, erfordert dies mehrere separate Messschritte (L-N, L-PE, N-PE) und die korrekte Interpretation der jeweiligen Messwerte. Der Steckdosenprüfer bündelt all diese Prüfungen in einem einzigen, sekundenschnellen Vorgang. Das Ergebnis wird unmissverständlich optisch angezeigt, was Fehlinterpretationen ausschließt und den Zeitaufwand, insbesondere bei der Prüfung vieler Steckdosen, drastisch reduziert. Er ist somit das perfekte Werkzeug für eine schnelle und sichere Serienprüfung.

Was bedeuten die LED-Anzeigen auf dem Verdrahtungstester?

Die optische Anzeige über Leuchtdioden (LEDs) ist das Kernstück des Steckdosentesters. Jede mögliche Kombination der aufleuchtenden LEDs ist einer spezifischen Verdrahtungssituation zugeordnet. Eine klare Legende, die direkt auf dem Gehäuse des Prüfgeräts aufgedruckt ist, ermöglicht eine sofortige und fehlerfreie Interpretation des Ergebnisses. So sehen Sie auf einen einzigen Blick, ob die Steckdose korrekt angeschlossen ist oder ein kritischer Fehler, wie ein fehlender Schutzleiter oder eine Vertauschung von Leitern, vorliegt. Diese selbsterklärende Anzeige macht das Gerät extrem benutzerfreundlich und sicher in der Anwendung.

Welche technischen Daten sind für den professionellen Einsatz relevant?

Für den professionellen Einsatz sind folgende technische Spezifikationen des AS Schwabe Steckdosen-Testers entscheidend:

Nennspannung: 230 V AC
Netzfrequenz: 50 Hz
Anzeigetyp: Optische Anzeige über Leuchtdioden (LEDs)
Anschluss: Passend für Schutzkontakt-Steckdosen (Typ F, CEE 7/4)
Schutzart: IP20, was bedeutet, dass er für den Einsatz in trockenen Innenräumen konzipiert ist und gegen das Eindringen von festen Fremdkörpern >12,5 mm geschützt ist.
Gehäuse: Hergestellt aus robustem, schlagfestem und isolierendem Kunststoff, um den Anforderungen des Baustellenalltags standzuhalten.
Normenkonformität: Konzipiert und gefertigt unter Berücksichtigung relevanter Sicherheitsstandards für elektrische Mess- und Prüfgeräte.

Warum sollte ich mich für ein Markenprodukt von AS Schwabe entscheiden?

Die Entscheidung für den Steckdosentester von AS Schwabe ist eine Investition in Sicherheit und Zuverlässigkeit. Als renommierter deutscher Hersteller im Bereich Elektrotechnik steht AS Schwabe für bewährte Qualität und die strikte Einhaltung von Sicherheitsnormen. Im Gegensatz zu günstigen No-Name-Produkten können Sie sich bei diesem Prüfgerät für die Verdrahtung auf eine präzise Funktionsweise und eine langlebige, robuste Bauweise verlassen. Sie erwerben nicht nur ein Messinstrument, sondern die Gewissheit, dass Ihre Sicherheitsprüfungen auf einem verlässlichen und normgerechten Werkzeug basieren, was im professionellen Umfeld von entscheidender Bedeutung ist.

Kann dieser Steckdosenprüfer auch einen FI-Schutzschalter (RCD) testen?

Nein, dieses spezielle Gerät ist ein reiner Verdrahtungstester. Seine Funktion ist es, die korrekte Belegung der Leiter (Außenleiter, Neutralleiter, Schutzleiter) in einer Schutzkontaktsteckdose zu überprüfen. Er verfügt nicht über eine Funktion zur Auslösung oder Prüfung eines Fehlerstrom-Schutzschalters (FI/RCD). Für die vorschriftsmäßige Überprüfung von FI-Schutzschaltern, einschließlich der Messung von Auslösezeit und Auslösestrom, sind spezielle FI/RCD-Prüfgeräte oder umfassendere Installationstester (VDE-Messgeräte) erforderlich.
