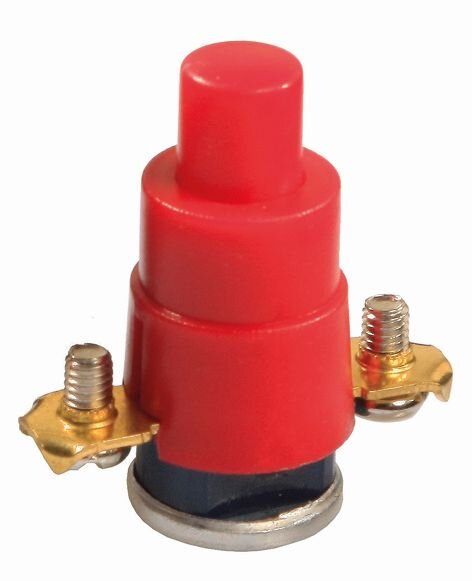

as Schwabe Thermoschutzschalter 10936ET 1-polig, 230 V / 16 A, 56 °C

as Schwabe Thermoschutzschalter 10936ET 1-polig, 230 V / 16 A, 56 °C

Artikelnummer: 10936ET-158
GTIN: 4011160109362
HAN: 10936ET
Kategorie: Kabeltrommel
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe Thermoschutzschalter 10936ET 1-polig

zuverlässiger Überhitzungsschutz für Kabeltrommeln
passgenaues Ersatzteil für den schnellen Austausch
geeignet für den Einbau in diverse 230V-Modelle
sicherer Betrieb durch präzise Temperaturauslösung

Produktmerkmale:

Ausführung 1-polig
Spannung 230 V
Stromstärke 16 A
Auslösetemperatur 56 °C
Toleranz ± 3 °C
Typ KBF 2200

jetzt nur

5,40 €

inkl. 19% USt. , zzgl.

Alter Preis: 6,28 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Kurzüberblick

Der as Schwabe Thermoschutzschalter 10936ET 1-polig dient als zuverlässiger Überhitzungsschutz für 230-Volt-Kabeltrommeln. Dieses Bauteil vom Typ KBF 2200 unterbricht den Stromkreis bei einer Temperatur von 56 °C und wird primär als Ersatzteil für die Instandsetzung verwendet.

Funktion Schutz gegen Überhitzung
Einsatzgebiet Ersatzteil für Kabeltrommeln
Auslösetemperatur 56 °C
Ausführung 1-polig

Produktmerkmale

Der Thermoschalter KBF 2200 ist für den direkten Einbau in diverse Kabeltrommeln konstruiert. Er fungiert als Überhitzungsschutz und trennt die Stromzufuhr, sobald die definierte Grenztemperatur erreicht wird. Das Bauteil ermöglicht es, einen defekten Kabeltrommel Thermoschutzschalter auszutauschen und die Funktion der Trommel wiederherzustellen. Die vorliegende Ausführung ist 1-polig konzipiert, wobei das Schalterkonzept für Kabeltrommeln laut Herstellerangaben grundsätzlich als 1-polige oder 3-polige Variante existiert.

Technische Details

Spannung 230 V
Stromstärke 16 A
Auslösetemperatur 56 °C (± 3 °C)
Polzahl 1-polig
Modelltyp KBF 2200
Hersteller as - Schwabe GmbH
Herstellernummer 10936ET
Artikelnummer 10936ET-158

Anwendung und Einsatzbereiche

Dieser Schalter ist spezifisch für den Einbau in 230V Kabeltrommeln vorgesehen. Er dient als Ersatzteil Überhitzungsschutz 230V, um bestehende Systeme bei einem Defekt zu reparieren und den Betrieb der Kabeltrommel abzusichern.

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist ein Thermoschutzschalter und wie schützt er eine Kabeltrommel?

Ein Thermoschutzschalter ist ein sicherheitsrelevantes Bauteil, das als Überhitzungsschutz für elektrische Geräte dient. Im Inneren reagiert ein Bimetallstreifen auf Wärme. Bei einer Überlastung oder wenn das Kabel nicht vollständig abgerollt ist, entsteht Stauwärme. Erreicht diese den kritischen Wert von 56°C, unterbricht der Schalter den Stromkreis und verhindert so Schäden wie Kabelbrand oder Gerätedefekte. Er schützt somit direkt vor der physikalischen Gefahr der Hitze.

Wofür wird der as - Schwabe Thermoschutzschalter 1-polig 16A verwendet?

Dieser Schutzschalter ist primär als hochwertiges as Schwabe Kabeltrommel Ersatzteil für professionelle Kabeltrommeln und Verlängerungskabel mit einer Spannung von 230V und einer Stromstärke bis 16A konzipiert. Er wird in der Bauindustrie, im Handwerk, in Werkstätten und in der Landwirtschaft eingesetzt, um die Betriebssicherheit zu gewährleisten und die Lebensdauer der angeschlossenen Verbraucher zu sichern.

Welche technischen Daten sind für den Thermoschutzschalter KBF 2200 relevant?

Die entscheidenden technischen Spezifikationen des Modells KBF 2200 sind:

Pol-Anzahl: 1-polig
Nennspannung: 230V
Nennstrom: 16A
Auslösetemperatur: 56°C (mit einer Toleranz von ± 3°C)
Funktion: Thermischer Überlastungsschutz mit manueller Rückstellung

Dieser Thermoschutzschalter 1-polig 16A ist somit für die gängigsten einphasigen Anwendungen im professionellen Bereich ausgelegt.

Wie wird der Schutzschalter nach dem Auslösen zurückgesetzt?

Nachdem der Überhitzungsschutz ausgelöst hat, muss die Kabeltrommel zunächst einige Minuten abkühlen. Beseitigen Sie die Ursache der Überhitzung, indem Sie beispielsweise das Kabel vollständig abrollen oder die Anzahl der angeschlossenen Verbraucher reduzieren. Anschließend kann der Schutzschalter durch Drücken des roten Knopfes manuell zurückgesetzt und die Stromversorgung wiederhergestellt werden.

Warum ist ein Überhitzungsschutz bei Kabeltrommeln unerlässlich?

Ein aufgerolltes Kabel wirkt unter Last wie eine Spule und erzeugt erhebliche Stauwärme, die nicht entweichen kann. Diese Hitze kann die Kabelisolierung schmelzen lassen, was zu Kurzschlüssen und akuter Brandgefahr führt. Ein funktionierender Thermoschutzschalter für Kabeltrommel ist daher keine Option, sondern eine zwingende Sicherheitsvorkehrung nach VDE-Norm, um Personen- und Sachschäden zu verhindern.

Worin unterscheidet sich dieser Thermoschalter von einer herkömmlichen Sicherung?

Ein Leitungsschutzschalter oder eine Schmelzsicherung reagiert auf zu hohe Stromstärken (Überstrom). Ein Thermoschalter hingegen reagiert auf zu hohe Temperaturen. Bei einer Kabeltrommel ist die primäre Gefahr die Überhitzung durch Stauwärme, die bereits bei Nennstrom auftreten kann. Der Thermoschutzschalter erfasst diese Gefahr direkt an der Quelle und bietet somit einen präziseren und sichereren Schutz für diese spezifische Anwendung.

Wie erkenne ich, ob dieser Thermoschutzschalter als Ersatzteil für meine Kabeltrommel passt?

Prüfen Sie die Spezifikationen Ihres alten Schalters. Dieser as Schwabe Thermoschalter Ersatzteil mit der Modellbezeichnung KBF 2200 ist passend, wenn Ihre Kabeltrommel für 230V und 16A ausgelegt ist und einen 1-poligen Thermoschutzschalter benötigt. Die Kennung KBF 2200 ist oft direkt auf dem defekten Bauteil aufgedruckt und dient als eindeutiges Kompatibilitätsmerkmal.

Wer darf den Einbau eines solchen Kabeltrommel Ersatzteils durchführen?

Der Austausch und Einbau von elektrischen Komponenten wie diesem Thermoschutzschalter 230V sollte ausschließlich von einer qualifizierten Elektrofachkraft oder einer elektrotechnisch unterwiesenen Person vorgenommen werden. Dies gewährleistet eine fachgerechte Installation, die volle Funktionsfähigkeit und die Einhaltung aller relevanten Sicherheitsvorschriften.

Meine Kabeltrommel löst ständig aus, woran kann das liegen?

Ein häufiges Auslösen des Thermoschutzschalters deutet auf eine korrekte Funktion hin und ist meist kein Defekt. Die häufigste Ursache ist eine Überhitzung, weil das Kabel unter Last nicht vollständig von der Trommel abgerollt wurde. Stellen Sie sicher, dass das Kabel bei Anschluss von leistungsstarken Verbrauchern immer komplett abgewickelt ist, um Stauwärme zu vermeiden.

Meine Kabeltrommel ist nach Überhitzung komplett ausgefallen. Ist der Thermoschutzschalter defekt?

Wenn sich die Kabeltrommel nach einer Abkühlphase nicht mehr durch Drücken des Reset-Knopfes reaktivieren lässt, ist ein Defekt des Schutzschalters wahrscheinlich. In diesem Fall ist der as Schwabe Thermoschutzschalter das passende Kabeltrommel Ersatzteil, um die volle und sichere Funktionsfähigkeit wiederherzustellen. Der Austausch durch eine Fachkraft wird dringend empfohlen.

Welchen Schutzschalter benötige ich für eine 230V Profi-Kabeltrommel auf der Baustelle?

Für Standard-Profi-Kabeltrommeln im einphasigen 230V-Netz, wie sie auf Baustellen und im Handwerk üblich sind, ist dieser Thermoschutzschalter 1-polig 16A die ideale Wahl. Er bietet einen zuverlässigen Überhitzungsschutz Schalter 230V, der den robusten Anforderungen im professionellen Einsatz standhält und die Normen der Arbeitssicherheit erfüllt.

Wie schütze ich meine Elektrowerkzeuge effektiv vor Schäden durch eine überlastete Kabeltrommel?

Der wirksamste Schutz ist die Verwendung einer Kabeltrommel mit einem intakten, hochwertigen Überhitzungsschutz. Der as Schwabe Thermoschutzschalter unterbricht die Stromzufuhr zuverlässig, bevor kritische Temperaturen erreicht werden. Dies verhindert nicht nur Schäden an der Kabeltrommel selbst, sondern schützt auch Ihre teuren Werkzeuge vor Folgeschäden durch Spannungsschwankungen oder Kurzschlüsse, die bei einer schmelzenden Kabelisolierung entstehen können.
