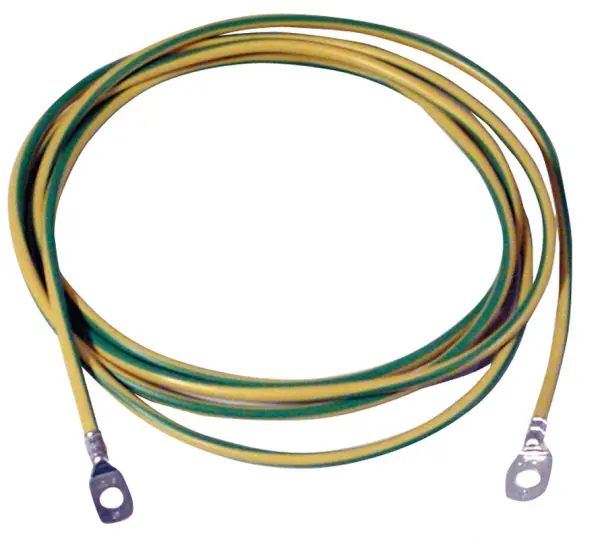

Erdungskabel mit Ringöse, 3,0 m, H07V-K 16 - PROFIBAU

Artikelnummer: BS100-26720
GTIN: 4016092267203
HAN: 26720
Kategorie: Produkte
Hersteller: profibau Handel Logistik Service GmbH

Flexibles Erdungskabel 16mm² (H07V-K) für den normgerechten Potentialausgleich. 3,0 m Länge für vielseitige Installationen.

Wichtigste Verkaufsmerkmale:
- Hochflexible H07V-K Leitung
- Beidseitig montierte Ringösen
- Inkl. Kabelschuhen für M8 & M10

34,63 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 3 - 5 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen

PROFIBAU Erdungskabel H07V-K 16mm² – Die professionelle Potentialausgleichsleitung 3m

Das PROFIBAU Erdungskabel H07V-K 16 mit beidseitig montierten Ringösen ist die normgerechte und montagefertige Lösung für alle sicherheitsrelevanten Erdungs- und Potentialausgleichsanwendungen. Mit einer praxisgerechten Länge von 3,0 Metern und einem Leiterquerschnitt von 16 mm² erfüllt es die strengen Anforderungen der VDE-Normen für den Hauptpotentialausgleich. Die hochflexible Aderleitung des Typs H07V-K ermöglicht eine mühelose und schnelle Verlegung, selbst in komplexen Installationsumgebungen wie Schaltschränken oder Maschinenräumen. Dank der professionell verpressten Ringkabelschuhe, passend für M8- und M10-Anschlüsse, gewährleistet dieses Kabel eine dauerhaft sichere, niederohmige Verbindung und maximiert die elektrische Sicherheit Ihrer Anlagen.

Für den professionellen Anwender – vom Elektrotechniker über den Anlagenbauer bis hin zum Installateur – steht die Einhaltung technischer Vorschriften und die Gewährleistung höchster Betriebssicherheit an erster Stelle. Das PROFIBAU Erdungskabel wurde exakt für diese Anforderungen entwickelt. Der Querschnitt von 16 mm² ist gemäß DIN VDE 0100-540 für den Potentialausgleichsleiter in vielen Standardanwendungen vorgeschrieben, um im Fehlerfall gefährliche Berührungsspannungen effektiv abzuleiten und Personen sowie Geräte zu schützen. Die Besonderheit liegt in der Verwendung der H07V-K Aderleitung: Im Gegensatz zu starren Drähten besteht sie aus feinsten Kupferlitzen, was ihr eine außergewöhnliche Flexibilität verleiht. Dieser Vorteil ist bei der Installation in engen Bauräumen, bei der Anbindung beweglicher Teile oder bei der Verlegung um Ecken und Kanten von unschätzbarem Wert. Die werksseitige Konfektionierung mit robusten Ringösen eliminiert zudem eine häufige Fehlerquelle: das manuelle Crimpen vor Ort. Eine unsachgemäße Crimpung kann zu erhöhten Übergangswiderständen führen, die im Ernstfall die Schutzfunktion beeinträchtigen. Mit diesem montagefertigen Massekabel sparen Sie nicht nur wertvolle Arbeitszeit, sondern investieren direkt in eine zertifizierbare und zuverlässige Schutzmaßnahme.

Die Einsatzmöglichkeiten dieses hochwertigen Erdungskabels sind so vielfältig wie die moderne Technik selbst. Ein klassisches Praxisbeispiel ist die vorschriftsmäßige Einbindung aller leitfähigen Gebäudeteile in den Hauptpotentialausgleich. Hierzu zählt die Verbindung der Haupterdungsschiene (HES) mit metallenen Wasser-, Gas- und Heizungsrohren, Klimakanälen sowie der Bewehrung von Betonfundamenten. Ebenso unverzichtbar ist das Kabel zur Erdung von Schaltschränken, Serverracks und Verteilerkästen, um statische Aufladungen abzuleiten und die elektromagnetische Verträglichkeit (EMV) zu verbessern. Im Maschinen- und Anlagenbau dient die Potentialausgleichsleitung der sicheren Verbindung von Maschinengestellen, Motorgehäusen und metallischen Kabeltrassen, um im Falle eines Isolationsfehlers den Schutzleiterstrom sicher zur Erde zu führen. Auch in der erneuerbaren Energietechnik, beispielsweise bei der Erdung von Montagesystemen von Photovoltaikanlagen, spielt dieses Kabel eine zentrale Rolle für den Personen- und Blitzschutz. Die mitgelieferten Kabelschuhe für M8 und M10 Schrauben decken dabei die gängigsten Anschlussgrößen an Erdungspunkten und -schienen ab, was eine universelle und unkomplizierte Integration in bestehende und neue Systeme ermöglicht.

Technische Daten

Produktart: Vorkonfektioniertes Erdungskabel
Hersteller: PROFIBAU
Leitertyp: H07V-K (feindrähtige Kupferlitze nach VDE 0295 Klasse 5)
Nennquerschnitt: 16 mm²
Länge: 3,0 Meter
Isolationswerkstoff: Polyvinylchlorid (PVC)
Mantelfarbe: Grün-Gelb (gemäß internationalem Farbcode für Schutzleiter)
Nennspannung Uo/U: 450/750 V
Prüfspannung: 2500 V
Anschlüsse: Beidseitig professionell verpresste Ringösen (Ringkabelschuhe)
Kompatibilität Anschlüsse: Inklusive Kabelschuhe für M8 & M10 Schraubverbindungen
Anwendbare Normen: VDE 0281-3, HD 21.3 S3
Betriebstemperatur (bewegt): -5 °C bis +70 °C
Betriebstemperatur (fest verlegt): -30 °C bis +80 °C

Merkmale & Highlights der Erdungsleitung 16mm²

Sofort einsatzbereit durch vormontierte Ringösen
Maximale Flexibilität für einfache Installationen dank H07V-K Leitung
Normgerechter 16 mm² Querschnitt für den Potentialausgleich
Hohe Kontaktsicherheit durch professionelle Crimp-Verbindung
Universell passend für M8 und M10 Anschlusspunkte
Robuste und langlebige PVC-Isolierung schützt vor Umwelteinflüssen
Signifikante Zeit- und Kostenersparnis bei der Montage vor Ort
Kein Spezialwerkzeug für das Crimpen erforderlich
Zuverlässiger Schutz vor gefährlichen Berührungsspannungen
Qualitätsprodukt von PROFIBAU für professionelle Ansprüche
Ideale Länge von 3 Metern für eine Vielzahl von Anwendungen

Anwendungsgebiete

Hauptpotentialausgleich und zusätzlicher Potentialausgleich in Gebäuden
Erdung von Schaltschränken, Verteileranlagen und Gehäusen
Verbindung von Anlagenteilen in Industrie und Maschinenbau
Schutzleiterverbindungen in der Elektroinstallation
Erdungsmaßnahmen für IT-Infrastruktur wie Server- und Netzwerkschränke
Montagesysteme von Photovoltaik- und Solaranlagen
Anschluss an Haupterdungsschienen (HES) und Erdungspunkten
Blitzschutzsysteme zur sicheren Ableitung von Blitzströmen
Mobile Stromerzeuger, Baustromverteiler und Eventtechnik
Erdung von Antennen- und Satellitenanlagen
Verwendung als hochbelastbares Massekabel im Fahrzeug- und Anlagenbau

Der entscheidende Mehrwert des PROFIBAU Erdungskabels gegenüber alternativen Lösungen oder der Eigenkonfektionierung liegt in der Kombination aus garantierter Qualität, Sicherheit und Effizienz. Während das manuelle Abisolieren und Vercrimpen von Leitungen vor Ort nicht nur zeitaufwändig ist, sondern auch ein erhebliches Fehlerrisiko birgt, bietet dieses Fertigkabel eine prozesssichere, industriell hergestellte Verbindung. Jede Verpressung wird maschinell unter kontrollierten Bedingungen durchgeführt, was einen konstant niedrigen Übergangswiderstand und maximale mechanische Festigkeit sicherstellt – Faktoren, die für die Schutzfunktion einer Erdungsleitung kritisch sind. Im Vergleich zu vielen Konkurrenzprodukten bietet PROFIBAU mit der Beigabe von Kabelschuhen für M8 und M10 eine überlegene Flexibilität direkt aus der Verpackung. Diese durchdachte Ausstattung macht das Suchen nach passendem Zubehör überflüssig und beschleunigt den Installationsprozess weiter. Investieren Sie in das Erdungskabel 16mm² mit Ringöse von PROFIBAU, investieren Sie nicht nur in ein Produkt, sondern in die zertifizierbare Sicherheit Ihrer elektrischen Anlage und die Effizienz Ihrer Arbeitsabläufe. Es ist die smarte Wahl für jeden Profi, der keine Kompromisse bei Sicherheit und Qualität eingeht.

Gewährleisten Sie die maximale Sicherheit und normkonforme Funktionalität Ihrer elektrischen Installationen mit einer zuverlässigen Erdungsverbindung. Das PROFIBAU Erdungskabel H07V-K 16 bietet Ihnen die perfekte Kombination aus hochwertigen Materialien, professioneller Verarbeitung und einfacher Handhabung. Vertrauen Sie auf eine Lösung, die Ihnen Zeit spart und gleichzeitig höchste Sicherheitsstandards erfüllt. Legen Sie jetzt das PROFIBAU Erdungskabel in den Warenkorb und bestellen Sie es bequem und schnell online bei Ihrem zuverlässigen Partner BAUSHOP-NRW.de!

Was genau ist das PROFIBAU Erdungskabel H07V-K 16?

Das PROFIBAU Erdungskabel H07V-K 16 ist eine montagefertige, 3,0 Meter lange Potentialausgleichsleitung mit einem Leiterquerschnitt von 16 mm². Es besteht aus einer hochflexiblen, feindrähtigen Kupferlitze (Typ H07V-K) und ist beidseitig mit professionell verpressten Ringösen ausgestattet, um eine sichere und normgerechte Erdungsverbindung für professionelle Anwendungen herzustellen.

Wofür wird eine Erdungsleitung mit 16mm² Querschnitt benötigt?

Ein Querschnitt von 16 mm² ist gemäß der Norm DIN VDE 0100-540 für den Hauptpotentialausgleich in vielen Standardinstallationen vorgeschrieben. Diese Erdungsleitung 16mm² sorgt dafür, dass im Fehlerfall (z. B. bei einem Kurzschluss) gefährliche Berührungsspannungen sicher zur Erde abgeleitet werden. Dies schützt Personen vor Stromschlägen und bewahrt elektrische Geräte und Anlagen vor Schäden.

Welche Vorteile bietet die flexible H07V-K Leitung gegenüber starren Kabeln?

Die H07V-K Leitung besteht aus feinsten Kupferdrähten, was sie extrem biegsam macht. Diese Eigenschaft macht die Potentialausgleichsleitung 16mm² flexibel und erleichtert die Installation erheblich, insbesondere in engen Bauräumen wie Schaltschränken, bei der Verlegung um Ecken oder beim Anschluss beweglicher Anlagenteile. Starre Drähte sind hier oft nur schwer zu handhaben.

Warum ist dieses Erdungskabel bereits mit Ringösen vorkonfektioniert?

Die Vorkonfektionierung mit industriell verpressten Ringösen bietet drei entscheidende Vorteile: Zeitersparnis, da das manuelle Crimpen vor Ort entfällt. Erhöhte Sicherheit, da eine maschinelle Verpressung einen konstant niedrigen Übergangswiderstand und maximale Festigkeit garantiert. Und Kosteneffizienz, da kein spezielles Crimp-Werkzeug angeschafft werden muss. Dieses Kabel mit Ringöse ist sofort einsatzbereit.

Für welche Anschlussgrößen sind die mitgelieferten Ringkabelschuhe geeignet?

Das PROFIBAU Erdungskabel wird mit passenden Ringkabelschuhen für die gängigsten metrischen Schraubverbindungen geliefert. Sie sind universell für Anschlüsse mit M8- und M10-Schrauben ausgelegt, wie sie häufig an Haupterdungsschienen (HES), Gehäusen und Anlagenteilen zu finden sind. Das macht das Erdungskabel mit Ringöse M8 M10 besonders vielseitig.

Wo kann die PROFIBAU Potentialausgleichsleitung eingesetzt werden?

Dieses Massekabel ist für eine Vielzahl von Anwendungen im professionellen Bereich konzipiert. Dazu gehören der Hauptpotentialausgleich in Gebäuden, die Erdung von Schaltschränken, Serverracks und Verteileranlagen, die Verbindung von Maschinengestellen, der Blitzschutz und die Erdung von Photovoltaik-Anlagen sowie der Einsatz bei Baustromverteilern und in der Eventtechnik.

Welche Normen und Vorschriften erfüllt dieses Massekabel 16mm²?

Das Kabel entspricht den relevanten europäischen und deutschen Normen für Elektroinstallationen. Dazu zählen insbesondere die VDE 0281-3 und HD 21.3 S3 für die Aderleitung sowie die Anforderungen der DIN VDE 0100-540 für den Potentialausgleichsleiter. Die grün-gelbe Isolierung kennzeichnet es international als Schutzleiter.

Was unterscheidet das PROFIBAU Erdungskabel von günstigeren Alternativen?

Das PROFIBAU Erdungskabel zeichnet sich durch seine professionelle, prozesssichere Verarbeitung aus. Während bei günstigeren Alternativen oder der Eigenkonfektionierung das Risiko einer fehlerhaften Crimpung besteht, garantiert die maschinelle Fertigung höchste Kontaktsicherheit und Langlebigkeit. Zudem bietet die Beigabe von Kabelschuhen für M8 und M10 eine Flexibilität, die bei vielen anderen Produkten fehlt.

Ich muss vor Ort schnell und normgerecht erden. Wie spare ich mit diesem Kabel Zeit und vermeide Crimp-Fehler?

Mit diesem montagefertigen Massekabel 3m mit Kabelschuhen sparen Sie erheblich Zeit und eliminieren eine häufige Fehlerquelle. Sie müssen das Kabel nicht abisolieren und benötigen kein teures Crimp-Werkzeug. Die industriell verpressten Ringösen gewährleisten eine perfekte, niederohmige Verbindung, die manuell vor Ort oft nur schwer in gleicher Qualität herzustellen ist. Einfach auspacken, anschrauben, fertig.

Meine Installation ist sehr verwinkelt. Ist das Kabel flexibel genug für enge Schaltschränke?

Ja, absolut. Die verwendete Erdungsleitung H07V-K 16 3m ist dank ihres Aufbaus aus feinen Kupferlitzen extrem flexibel und biegsam. Sie lässt sich mühelos auch in engen Bauräumen, um Kanten oder durch komplexe Kabelführungen in Schaltschränken und Maschinen verlegen, ohne dass die Adern brechen oder die Isolation beschädigt wird.

Ich suche eine universelle Potentialausgleichsleitung für M8- und M10-Anschlüsse. Ist dieses Produkt die richtige Wahl?

Ja, dieses Produkt ist dafür die ideale Wahl. Das Erdungskabel 16mm² mit Ringöse wird inklusive passender Kabelschuhe für die gängigen Anschlussgrößen M8 und M10 geliefert. In Kombination mit dem normgerechten 16mm²-Querschnitt und der praxisgerechten Länge von 3 Metern haben Sie eine universelle und vorschriftskonforme Lösung für die meisten Erdungsaufgaben.

Wie stelle ich sicher, dass meine Erdung für eine Photovoltaikanlage VDE-konform und abnahmesicher ist?

Die Verwendung eines normkonformen, vorkonfektionierten Produkts wie diesem PROFIBAU Erdungskabel erhöht die Abnahmesicherheit erheblich. Der Querschnitt von 16mm² erfüllt die Anforderungen für den Potentialausgleich von PV-Montagesystemen. Die professionell verpressten Anschlüsse gewährleisten eine dauerhaft sichere Verbindung, die bei der technischen Abnahme durch einen Sachverständigen positiv bewertet wird, da typische Installationsfehler vermieden werden.
