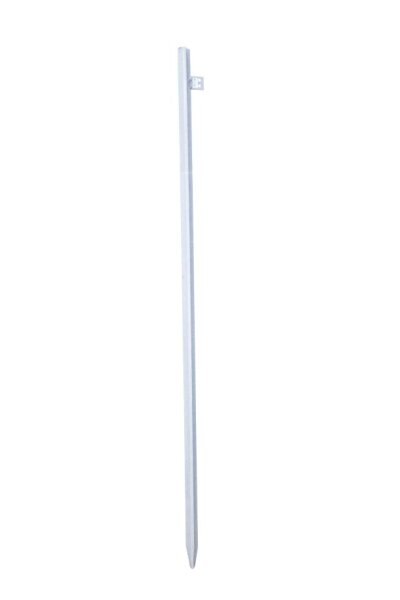

Erdungsstange / Kreuzerder - AS SCHWABE

Artikelnummer: 10509-158
GTIN: 4011160105098
HAN: 10509
Kategorie: AS SCHWABE CEE Baustromverteiler
Hersteller: as - Schwabe GmbH

Dieser 2m Kreuzerder von as-Schwabe sorgt für eine sichere Erdung nach VDE 0100. Gefertigt aus gehärtetem, feuerverzinktem Stahl für maximale Langlebigkeit.

Wichtigste Verkaufsmerkmale:
- Robust & korrosionsbeständig
- VDE 0100 konforme Sicherheit
- Stabiles Kreuzprofil 50x50x3 mm

jetzt nur

54,36 €

inkl. 19% USt. , zzgl.

Alter Preis: 63,21 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Erdungsstange / Kreuzerder 2m – Staberder für sichere Erdung nach VDE

Die Erdungsstange von as-Schwabe ist die professionelle Lösung für eine sichere und dauerhafte Erdung Ihrer elektrischen Anlagen. Mit einer Länge von 2,0 Metern und gefertigt aus gehärtetem, feuerverzinktem Stahl, bietet dieser Kreuzerder maximale Stabilität und einen herausragenden Korrosionsschutz. Das massive Kreuzprofil von 50 x 50 x 3 mm sorgt für eine optimale Kontaktfläche zum Erdreich und damit für einen geringen Erdungswiderstand. Dank der integrierten Anschlusslasche mit drei Durchgangslöchern ist eine flexible und normgerechte Verbindung des Erdungsleiters gewährleistet. Dieses Qualitätsprodukt erfüllt die strengen Anforderungen der VDE 0100 und ist somit die erste Wahl für Elektriker, Installateure und Bauunternehmen, die auf kompromisslose Sicherheit und Langlebigkeit setzen.

Die technische Überlegenheit dieses Kreuzerders manifestiert sich in der sorgfältigen Auswahl der Materialien und der durchdachten Konstruktion. Der verwendete Stahl wird einem speziellen Härtungsprozess unterzogen, was ihm eine extreme mechanische Belastbarkeit verleiht. Dies ist besonders beim Eintreiben in schwierige, steinige oder verdichtete Böden von entscheidendem Vorteil. Wo herkömmliche Staberder verbiegen oder beschädigt werden könnten, dringt der as Schwabe Kreuzerder zuverlässig in die erforderliche Tiefe vor. Die anschließende Feuerverzinkung nach DIN EN ISO 1461 erzeugt eine dicke, widerstandsfähige Zinkschicht, die den Stahl hermetisch umschließt. Diese Art der Erdung feuerverzinkt schützt den Erder effektiv vor aggressiven Bodensubstanzen, Feuchtigkeit und elektrochemischer Korrosion, was eine Funktionsdauer von Jahrzehnten sicherstellt. Das Kreuzprofil ist nicht nur ein Garant für Stabilität, sondern maximiert auch die Oberfläche, die in direktem Kontakt mit dem Erdreich steht. Dies ist physikalisch entscheidend, um einen möglichst niedrigen Ausbreitungswiderstand zu erzielen – eine Grundvoraussetzung für eine wirksame Blitzschutz Erdung und einen sicheren Potentialausgleich. Für den Fachanwender bedeutet dies eine zuverlässige Erdungsanlage, die auch nach vielen Jahren noch die geforderten Schutzwerte erreicht und somit die Sicherheit von Personen und Anlagen dauerhaft gewährleistet.

In der Praxis überzeugt der Erdungsstab mit Anschlusslasche durch seine vielseitigen Einsatzmöglichkeiten und die einfache Handhabung. Ein typisches Szenario ist die Errichtung eines Fundamenterders bei Neubauten, bei dem der Kreuzerder als Tiefenerder dient, um auch bei ungünstigen Bodenverhältnissen eine Verbindung zu tieferen, leitfähigeren Erdschichten herzustellen. Bei der Sanierung von Altbauten, bei denen oft eine normgerechte Erdung fehlt, lässt sich dieser Staberder nachträglich problemlos installieren, um die elektrische Sicherheit auf den heutigen Stand zu bringen. Auch für die Errichtung von Blitzschutzanlagen ist er unverzichtbar, da er die immense Energie eines Blitzschlags sicher ins Erdreich ableitet. Weitere Anwendungsbeispiele sind die Erdung von Antennenmasten, Satellitenschüsseln oder die Errichtung eines zuverlässigen Potentialausgleichs für Schaltschränke und Maschinen in der Industrie. Auf Baustellen dient der Erdungsspieß zur sicheren Erdung von Baustromverteilern und schützt so die Arbeiter vor gefährlichen Berührungsspannungen. Die drei Anschlussbohrungen (1x Ø 13 mm, 2x Ø 11 mm) bieten dem Installateur maximale Flexibilität beim Anschluss von Erdungsleitern unterschiedlicher Querschnitte mittels Kabelschuhen und gewährleisten eine dauerhaft sichere und kontaktstarke Verbindung.

Technische Daten

Hersteller: as - Schwabe GmbH
Produkttyp: Erdungsstange / Kreuzerder
Artikelnummer: 10509-158
Länge: 2,0 Meter
Material: Gehärteter Stahl
Oberflächenveredelung: Feuerverzinkt
Profilart: Kreuzprofil
Profilabmessungen: 50 x 50 x 3 mm
Anschluss: Integrierte Anschlusslasche
Anschlussbohrungen: 1 x Durchgangsloch Ø 13 mm
Anschlussbohrungen: 2 x Durchgangslöcher Ø 11 mm
Normenkonformität: Erfüllt die Anforderungen der VDE 0100

Merkmale & Highlights

Maximale Robustheit durch gehärteten Spezialstahl
Höchster Korrosionsschutz durch langlebige Feuerverzinkung
Optimaler Erdkontakt dank großflächigem Kreuzprofil
Geringer Erdungswiderstand für höchste Sicherheit
Geprüfte Qualität und Konformität nach Erdung VDE 0100
Integrierte Lasche für sichere und flexible Leiteranschlüsse
Ideal als Tiefenerder für alle Bodenarten geeignet
Einfaches und verformungsfreies Eintreiben in den Boden
Markenqualität von as - Schwabe für den professionellen Einsatz
Zuverlässige Lösung für Blitzschutz und Potentialausgleich

Anwendungsgebiete für den Kreuzerder

Fundament- und Ringerder für Neubau und Gebäudesanierung
Ableitung für äußere Blitzschutzanlagen (LPS)
Zuverlässiger Staberder für Potentialausgleich in Elektroanlagen
Sicherheitserdung für Baustromverteiler und mobile Anlagen
Erdung von Antennenanlagen und Telekommunikationsinfrastruktur
Maschinenerdung in Industrie, Produktion und Werkstätten
Erdungsmaßnahmen in der Landwirtschaft (z.B. Stallungen, Zäune)
Schutz- und Funktionserdung für Photovoltaik-Anlagen
Einsatz in Energieversorgungs- und Verteilungsnetzen

Dieser as Schwabe Erdungsstange 2m setzt sich deutlich von Standardprodukten ab. Während einfache Erder oft nur aus normalem Baustahl bestehen und lediglich dünn galvanisch verzinkt sind, bietet dieses Modell eine unübertroffene Langlebigkeit. Die Kombination aus gehärtetem Kern und einer dicken, durch Feuerverzinkung aufgebrachten Schutzschicht garantiert eine jahrzehntelange, wartungsfreie Funktion. Das stabile Kreuzerder 50x50x3 mm Profil stellt eine wesentlich bessere elektrische Verbindung zum Erdreich her als runde oder L-Profile, was sich direkt in niedrigeren und stabileren Erdungswiderständen niederschlägt. Dies ist ein entscheidender Sicherheitsfaktor, der bei der Planung und Abnahme von Elektroinstallationen eine zentrale Rolle spielt. Die Investition in diesen hochwertigen Staberder ist eine Investition in die Sicherheit von Menschen und den Schutz teurer technischer Geräte. Sie vermeiden damit nicht nur Risiken, sondern auch potenzielle Folgekosten, die durch Korrosion oder mechanisches Versagen minderwertiger Erdungskomponenten entstehen können. Vertrauen Sie auf eine Lösung, die von Profis für Profis entwickelt wurde und keine Kompromisse bei der Sicherheit eingeht.

Sorgen Sie für ein sicheres Fundament Ihrer Elektroinstallation und setzen Sie auf die geprüfte Qualität von as-Schwabe. Diese Erdungsstange 2m feuerverzinkt ist die professionelle Wahl für alle normgerechten Erdungsaufgaben. Bestellen Sie Ihren Kreuzerder jetzt bequem und sicher online bei BAUSHOP-NRW.de und profitieren Sie von einer zuverlässigen und langlebigen Lösung für Ihre Projekte.

Was ist der Hauptvorteil dieses Kreuzerders gegenüber einem einfachen Rundstab?

Der entscheidende Vorteil des Kreuzprofils liegt in der signifikant größeren Oberfläche, die in direktem Kontakt mit dem Erdreich steht. Dies führt zu einem geringeren Ausbreitungswiderstand und somit zu einer höheren Sicherheit. Zudem bietet der massive Kreuzerder 50x50x3 mm aus gehärtetem Stahl eine weitaus höhere mechanische Stabilität beim Eintreiben, was ein Verbiegen in steinigen Böden verhindert.

Warum ist die Feuerverzinkung bei einer Erdungsstange so wichtig?

Die Feuerverzinkung erzeugt eine dicke, widerstandsfähige und fest mit dem Stahl verbundene Zinkschutzschicht. Diese schützt die Erdungsstange dauerhaft vor Korrosion durch Feuchtigkeit und aggressive chemische Substanzen im Erdreich. Eine hochwertige Erdung feuerverzinkt gewährleistet so eine jahrzehntelange, wartungsfreie Funktion und die Einhaltung der geforderten Schutzwerte.

Wofür wird dieser 2m Staberder von as-Schwabe typischerweise eingesetzt?

Die as Schwabe Erdungsstange 2m ist ein universeller Tiefenerder. Hauptanwendungen sind die Errichtung von Fundament- und Ringerdern im Neubau, die Nachrüstung normgerechter Erdungsanlagen in Altbauten, die Ableitung für äußere Blitzschutzanlagen sowie die Herstellung eines sicheren Hauptpotentialausgleichs für Gebäude und Industrieanlagen.

Wie wird der Erdungsstab mit Anschlusslasche korrekt verbunden?

Der Erdungsleiter (z.B. Runddraht oder Bandstahl) wird mittels einer geeigneten, korrosionsbeständigen Klemme (z.B. Kreuzverbinder) an der Anschlusslasche befestigt. Alternativ können Rundleiter mit Kabelschuhen an den vorhandenen Bohrungen des Erdungsstab mit Anschlusslasche verschraubt werden, um eine dauerhaft sichere und niederohmige Verbindung nach Erdung VDE-Vorgaben sicherzustellen.

Welche Normen erfüllt der as Schwabe Kreuzerder?

Dieser hochwertige as Schwabe Kreuzerder ist so konstruiert und gefertigt, dass er die Anforderungen für Erdungsanlagen gemäß der Normenreihe VDE 0100 erfüllt. Dies stellt sicher, dass Ihre Elektroinstallation den anerkannten Regeln der Technik entspricht und maximale Betriebssicherheit für Personen und Anlagen bietet.

Was macht diesen Kreuzerder besonders robust für schwierige Böden?

Im Gegensatz zu Standard-Erdungsstäben wird dieser Kreuzerder aus speziell gehärtetem Stahl gefertigt. Dieses Verfahren verleiht ihm eine extreme mechanische Belastbarkeit. Dadurch kann er auch in verdichtete oder steinige Böden ohne Verformung oder Beschädigung eingetrieben werden, um die erforderliche Einbautiefe sicher zu erreichen.

Wann ist der Einsatz eines Tiefenerders wie dieser Erdungsstange erforderlich?

Ein Tiefenerder ist immer dann notwendig, wenn die oberen Bodenschichten einen hohen spezifischen Widerstand aufweisen (z.B. bei Trockenheit, Sand oder Fels). Mit der Erdungsstange 2m feuerverzinkt erreichen Sie tiefere, feuchtere und somit leitfähigere Erdschichten, was für einen normgerechten, niedrigen Erdungswiderstand unerlässlich ist.

Welche Anschlussmöglichkeiten bietet die integrierte Lasche des Erdungsstabs?

Die Anschlusslasche bietet maximale Flexibilität für den Installateur. Sie verfügt über drei Durchgangslöcher: ein Loch mit Ø 13 mm und zwei Löcher mit Ø 11 mm. Dies ermöglicht den sicheren Anschluss von Erdungsleitern mit verschiedenen Querschnitten über Kabelschuhe oder die Montage von Anschlussklemmen für eine vielseitige Anwendbarkeit.

Warum sollte man für den Potentialausgleich einen hochwertigen Staberder verwenden?

Der Hauptpotentialausgleich ist die zentrale Schutzmaßnahme einer Elektroinstallation. Ein hochwertiger Staberder für Potentialausgleich garantiert eine dauerhaft niederohmige Verbindung zum Erdpotential. Dies ist entscheidend, um im Fehlerfall gefährliche Berührungsspannungen zu verhindern und Personen sowie teure elektronische Geräte wirksam zu schützen.

Wie trägt dieser Kreuzerder zu einer wirksamen Blitzschutz Erdung bei?

Für eine wirksame Blitzschutz Erdung muss die immense Energie eines Blitzeinschlags schnell und widerstandsarm ins Erdreich abgeleitet werden. Das großflächige Kreuzprofil und die 2 Meter Einbautiefe dieses als Erdungsspieß eingesetzten Erders sorgen für einen sehr geringen Stoßerdungswiderstand, der den Blitzstrom sicher ableitet und so das Gebäude und seine Installationen schützt.
