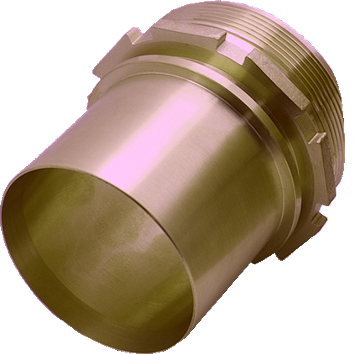

KLOTZ Schlauchverbindung Admi®Connect StutzenmS

Artikelnummer: BS156-121ms
HAN: 121ms
Kategorie: Schlauchverbindung
Hersteller: KLOTZ Technics GmbH & CO. KG

Robuste KLOTZ Admi®Connect Schlauchverbindung Messing nach EN 14420-5 für sichere Anschlüsse bis PN25 in Industrieanlagen.

Wichtigste Verkaufsmerkmale:
- Langlebiges & korrosionsfestes Messing
- Sicherer Betrieb bis Druckstufe PN25
- Kompatibel mit Kamlok & Tankwagenkupplung

Größe:

8,33 €

inkl. 19% USt. , zzgl.

Alter Preis: 10,41 €

Rabatt: 20%

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Häufige Fragen
PDF (1)

KLOTZ Schlauchverbindung Messing Admi®Connect StutzenmS nach EN 14420-5

Die KLOTZ Schlauchverbindung Admi®Connect StutzenmS ist eine erstklassige Armatur für den professionellen Einsatz in Industrie, Handwerk und Technik. Gefertigt aus hochwertigem, korrosionsbeständigem Messing, garantiert dieser Schlauchstutzen eine außergewöhnlich lange Lebensdauer und höchste Betriebssicherheit. Ausgestattet mit einem Schlauchstutzen nach EN 14420-5, einem integrierten Sicherungsbund und einem präzisen Außengewinde, bietet dieses Bauteil eine absolut dichte und zuverlässige Verbindung für Ihre Schlauchleitungen. Die flachdichtende Sechskant- und Nutverschraubung ermöglicht eine einfache, schnelle und sichere Montage mit hohem Anzugsmoment. Dank der Auslegung für eine Druckstufe von PN25 ist diese Armatur die ideale Wahl für anspruchsvolle Anwendungen mit hohem Betriebsdruck.

In der modernen Verbindungstechnik sind Sicherheit, Kompatibilität und Effizienz entscheidende Faktoren. Die KLOTZ Admi®Connect Schlauchverbindung Messing erfüllt diese Anforderungen auf höchstem Niveau. Der Werkstoff Messing (Ms) zeichnet sich durch seine exzellente Beständigkeit gegenüber einer Vielzahl von Medien wie Wasser, Ölen, Kraftstoffen und vielen Chemikalien aus. Gleichzeitig bietet er eine hohe mechanische Festigkeit, die Verformungen auch bei starken Belastungen verhindert. Die Konformität mit der Norm EN 14420-5 stellt sicher, dass der Schlauchstutzen perfekt mit Klemmschalen nach EN 14420-3 (DIN 2817) kombiniert werden kann. Dieses standardisierte System garantiert eine sichere und formschlüssige Einbindung des Schlauches. Der integrierte Sicherungsbund dient als zusätzliche Sicherheit gegen das Abrutschen der Klemmschale und gewährleistet so maximalen Schutz, insbesondere bei Druckstößen oder Vibrationen im System. Die Kombination aus Außengewinde und Sechskantverschraubung macht die Integration in bestehende Anlagen denkbar einfach. Techniker und Installateure profitieren von einer zeitsparenden Montage und Demontage, was Wartungsintervalle verkürzt und die Produktivität steigert.

Die Vielseitigkeit der KLOTZ Admi®Connect Armatur zeigt sich in ihren zahlreichen praktischen Einsatzmöglichkeiten. In der chemischen Industrie wird sie für den sicheren Transfer von flüssigen Substanzen eingesetzt, wo Materialbeständigkeit und Dichtheit oberste Priorität haben. Auf Baustellen bewährt sich der robuste Schlauchstutzen Messing bei der Verbindung von Hochdruckschläuchen für Wasserhaltung, Betonpumpen oder Druckluftwerkzeuge. Im Maschinen- und Anlagenbau dient er als zuverlässige Schnittstelle in Kühlkreisläufen, Hydrauliksystemen oder bei der Medienversorgung von Produktionsanlagen. Auch in der Land- und Forstwirtschaft, beispielsweise an Güllewagen oder Bewässerungssystemen, sorgt die Armatur für einen störungsfreien Betrieb. Ihre hohe Kompatibilität mit Systemen wie der Kamlok Kupplung oder einer klassischen Tankwagenkupplung macht sie zu einem universellen Verbindungselement für Logistik- und Transportunternehmen, die flüssige oder pulverförmige Güter umschlagen. Die hohe Druckfestigkeit bis PN25 qualifiziert diese Industrieschlauch Armatur für anspruchsvollste Aufgaben, bei denen Standardlösungen an ihre Grenzen stoßen würden.

Technische Daten der Schlauchverbindung Messing

Produkt: Schlauchverbindung Admi®Connect StutzenmS
Hersteller: KLOTZ Technics GmbH & CO. KG
Material: Hochwertiges Messing (Ms)
Schlauchstutzen: Genormt nach EN 14420-5
Gewinde: Außengewinde zur direkten Verschraubung
Sicherung: Integrierter Sicherungsbund gegen Abrutschen
Verschraubung: Sechskant- und Nutverschraubung für sicheren Halt
Dichtungsart: Flachdichtend für eine zuverlässige Abdichtung
Drucknorm: Ausgelegt für einen Nenndruck von PN25
Kompatibilität: Geeignet für Kamlok-, Tankwagen- und andere Kupplungssysteme
Anwendung: Für den Einsatz mit Klemmschalen nach EN 14420-3

Merkmale & Highlights

Extrem langlebig durch korrosionsfestes Qualitätsmessing
Höchste Betriebssicherheit dank integriertem Sicherungsbund
Genormtes Design für volle Kompatibilität nach EN 14420-5
Für anspruchsvolle Hochdruckanwendungen bis PN25 geeignet
Einfache und schnelle Montage durch Sechskantverschraubung
Universell einsetzbar mit diversen Kupplungssystemen
Zuverlässige und wartungsarme flachdichtende Verbindung
Hohe Beständigkeit gegenüber mechanischen und chemischen Belastungen

Anwendungsgebiete

Chemische und petrochemische Industrie
Maschinen-, Anlagen- und Fahrzeugbau
Bauwirtschaft, Tiefbau und Infrastrukturprojekte
Landwirtschaft, Agrartechnik und Gartenbau
Wasser- und Abwasserwirtschaft
Kommunaltechnik und Entsorgungsbetriebe
Öl- und Gasindustrie sowie Bergbau
Logistik und Transport von Flüssig- und Schüttgütern

Die KLOTZ Admi®Connect Schlauchverbindung hebt sich deutlich von Standardprodukten ab, indem sie kompromisslose Qualität und durchdachte Funktionalität vereint. Während günstigere Alternativen oft an Materialgüte oder Fertigungspräzision sparen, setzt KLOTZ auf hochwertiges Messing, das auch unter rauen Umgebungsbedingungen seine Form und Funktion behält. Die strikte Einhaltung der EN-Normen bietet dem Anwender die Sicherheit, ein geprüftes und systemkompatibles Produkt zu erhalten, was Ausfallzeiten durch inkompatible Teile minimiert. Die Kombination aus Sicherungsbund, hoher Druckfestigkeit und der einfachen Montierbarkeit schafft einen Mehrwert, der sich in erhöhter Arbeitssicherheit und Effizienz niederschlägt. Diese Schlauchverschraubung PN25 ist somit keine bloße Komponente, sondern eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer gesamten Anlage. Vertrauen Sie auf die bewährte Qualität eines Spezialisten für industrielle Verbindungstechnik.

Sichern Sie sich jetzt die überlegene Leistung und Zuverlässigkeit der KLOTZ Schlauchverbindung Admi®Connect StutzenmS für Ihre professionellen Anwendungen. Bestellen Sie bequem und schnell direkt hier bei BAUSHOP-NRW.de, Ihrem Fachhändler für hochwertige Bau- und Industrietechnik. Unser Expertenteam steht Ihnen bei Fragen gerne zur Verfügung.

Angaben zur Produktsicherheit

Herstellerinformationen:

KLOTZ Technics GmbH & CO. KG
Bergstr. 13a
40822 Mettmann
Deutschland

Was ist die KLOTZ Schlauchverbindung Admi®Connect StutzenmS?

Die KLOTZ Admi®Connect StutzenmS ist eine hochwertige Industrieschlauch Armatur aus Messing. Es handelt sich um einen Schlauchstutzen nach EN 14420-5 mit einem Außengewinde und einem integrierten Sicherungsbund. Diese Schlauchverbindung Messing ist für anspruchsvolle Anwendungen mit einem Betriebsdruck von bis zu 25 bar (PN25) konzipiert und gewährleistet eine extrem sichere und langlebige Verbindung.

Welche Vorteile bietet das Material Messing für diese Schlaucharmatur?

Messing (Ms) ist ein äußerst robuster und korrosionsbeständiger Werkstoff. Ein Messing Schlauchstutzen für Industrieschlauch bietet eine exzellente Beständigkeit gegenüber Wasser, Ölen, Kraftstoffen und vielen Chemikalien. Zudem besitzt das Material eine hohe mechanische Festigkeit, was die Armatur widerstandsfähig gegen Verformungen und Verschleiß im harten professionellen Einsatz macht.

Wofür steht die Druckstufe PN25 und warum ist sie wichtig?

Die Angabe PN25 bedeutet, dass die Armatur für einen Nenndruck (Pressure Nominal) von 25 bar ausgelegt ist. Diese hohe Druckfestigkeit ist entscheidend für die Betriebssicherheit in Hochdruckanwendungen, wie sie beispielsweise auf Baustellen, in der chemischen Industrie oder im Anlagenbau vorkommen. Eine Schlauchverschraubung PN25 bietet die notwendigen Sicherheitsreserven, wo Standardarmaturen versagen würden.

Welche Funktion hat der integrierte Sicherungsbund an diesem Schlauchstutzen?

Der Sicherungsbund ist ein entscheidendes Sicherheitsmerkmal. Er verhindert, dass die zur Befestigung des Schlauches verwendeten Klemmschalen (nach EN 14420-3) unter Druck oder bei Vibrationen vom Stutzen abrutschen können. Dies gewährleistet eine formschlüssige und maximal sichere Einbindung des Schlauches in die Armatur.

Wie wird die KLOTZ Schlauchverbindung korrekt montiert?

Die Montage ist einfach und sicher. Der Schlauch wird auf den gerippten Schlauchstutzen Messing geschoben. Anschließend werden die passenden Klemmschalen nach EN 14420-3 (DIN 2817) über den Schlauch gelegt und fest verschraubt. Die Sechskantverschraubung am Gewindeteil ermöglicht ein einfaches und festes Anziehen mit Standardwerkzeug an das Gegenstück.

Mit welchen Kupplungssystemen ist dieser Gewindestutzen Messing kompatibel?

Dank des genormten Außengewindes ist der Admi®Connect Stutzen universell einsetzbar. Er dient als perfekte Basis für den Anschluss an diverse Systeme. Häufig wird er in Verbindung mit einer Tankwagenkupplung oder als Kamlok Vaterteil Messing verwendet, was ihn zu einer flexiblen Komponente in der Logistik und Industrie macht.

Was bedeutet "flachdichtend" bei dieser Schlaucharmatur?

"Flachdichtend" beschreibt die Art der Abdichtung am Gewindeanschluss. Die Dichtheit wird durch das Anpressen einer flachen Dichtung (z.B. ein Dichtring) zwischen der Stirnseite des Stutzens und dem Gegenstück erreicht. Diese Schlaucharmatur flachdichtend bietet eine sehr zuverlässige, wartungsarme und leicht zu montierende Abdichtung.

Warum ist die Norm EN 14420-5 für eine professionelle Schlauchverbindung entscheidend?

Die Norm EN 14420-5 für Schlauchstutzen mit Klemmfassung stellt die Systemkompatibilität und geprüfte Sicherheit sicher. Anwender können sich darauf verlassen, dass ein Schlauchstutzen nach EN 14420-5 exakt mit Klemmschalen nach EN 14420-3 kombinierbar ist. Dies verhindert Inkompatibilitäten, minimiert Ausfallzeiten und garantiert einen einheitlichen Sicherheitsstandard.

Wie kann ich sicherstellen, dass mein Schlauch auch bei hohem Druck oder Vibrationen sicher an der Armatur befestigt bleibt?

Die KLOTZ Admi®Connect Schlauchverbindung ist genau für diesen Zweck konstruiert. Die Kombination aus dem gerippten Stutzenprofil, dem unverrutschbaren Sicherungsbund und der formschlüssigen Verpressung durch Klemmschalen nach EN 14420-3 schafft eine extrem zugfeste Verbindung. Sie widersteht zuverlässig Druckstößen und mechanischen Belastungen bis PN25.

Ich benötige eine universelle Armatur, die ich sowohl an eine Tankwagenkupplung als auch an ein Kamlok System anschließen kann. Ist das möglich?

Ja, absolut. Der KLOTZ Gewindestutzen Messing ist durch sein standardisiertes Außengewinde ideal als universelles Anschlussteil geeignet. Sie können ihn direkt in eine Tankwagenkupplung mit Innengewinde einschrauben oder mit einem Kamlok Kupplungsteil (Mutterteil) verbinden und so flexibel in unterschiedlichen Anwendungen einsetzen.

Welche Schlauchverschraubung eignet sich für den Einsatz mit Chemikalien oder in korrosiven Umgebungen?

Die KLOTZ Schlauchverbindung Messing ist hier eine ausgezeichnete Wahl. Das hochwertige Qualitätsmessing besitzt eine hohe Eigenbeständigkeit gegenüber vielen aggressiven Medien und ist unempfindlich gegenüber Korrosion durch Feuchtigkeit. Das macht diese Industrieschlauch Armatur zur langlebigen und sicheren Lösung in der chemischen Industrie oder im Außeneinsatz.

Wie schnell lässt sich der Schlauchstutzen vor Ort montieren und welches Werkzeug wird benötigt?

Die Montage ist auf Effizienz ausgelegt. Für die Befestigung des Schlauches mit Klemmschalen benötigen Sie lediglich einen Schraubenschlüssel. Zum Anschluss des Gewindes an ein Gegenstück nutzen Sie die große Sechskant-Verschraubung, die ein hohes Anzugsmoment mit Standardwerkzeug ermöglicht. Es ist kein Spezialwerkzeug erforderlich, was die Installation vor Ort schnell und unkompliziert macht.
