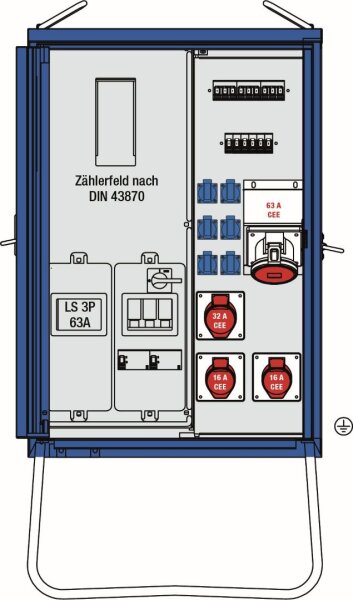

Anschlußverteiler-Endverteiler--Schrank A-V-E 2 - AS SCHWABE

Anschlußverteiler-Endverteiler--Schrank 'A-V-E 2' - AS SCHWABE

Artikelnummer: 61832-158
GTIN: 4011160618321
HAN: 61832
Kategorie: Stromverteiler
Hersteller: as - Schwabe GmbH

Der Baustromverteiler A-V-E 2 im IP44-Stahlgehäuse ist die sichere Stromversorgung für Ihre Baustelle. Er bietet vielseitige Anschlussmöglichkeiten und höchste Sicherheit.

Wichtigste Verkaufsmerkmale:
- VDE 0100-704 konform
- FI-Schutzschalter Typ B
- CEE-Anschlüsse 63/32/16A

jetzt nur

3.501,89 €

inkl. 19% USt. , zzgl.

Alter Preis: 4.071,96 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

as Schwabe Baustromverteiler A-V-E 2: Robuster Anschlussverteiler & Endverteiler

Der as - Schwabe Anschlussverteiler-Endverteiler-Schrank, Modell 'A-V-E 2', ist die ultimative Lösung für eine sichere, normgerechte und hocheffiziente Stromversorgung auf professionellen Baustellen und in anspruchsvollen industriellen Umgebungen. Dieses Kraftpaket kombiniert die Funktionen eines Anschlussverteilers und eines Endverteilers in einem einzigen, extrem robusten Gehäuse aus elektrolytisch-verzinktem Stahlblech. Ausgestattet mit einer breiten Palette an CEE- und Schutzkontaktsteckdosen, bietet dieser Stromverteiler Baustelle höchste Flexibilität für alle Verbraucher. Dank der konsequenten Einhaltung der DIN VDE 0100-704 und der Integration von allstromsensitiven FI-Schutzschaltern des Typs B sind Sie rechtlich und sicherheitstechnisch immer auf dem neuesten Stand. Der A-V-E 2 ist die Investition in Zuverlässigkeit, Sicherheit und Langlebigkeit für jedes Projekt.

Für den professionellen Anwender, vom Elektromeister über den Bauleiter bis hin zum Projektmanager in der Industrie, ist die Verlässlichkeit der Stromversorgung ein entscheidender Faktor für den Projekterfolg. Der as Schwabe Baustromverteiler A-V-E 2 wurde exakt für diese Anforderungen entwickelt. Sein Gehäuse aus verzinktem Stahlblech mit einer schwermetallfreien Kunststofflackierung in RAL 5017-231 trotzt widrigsten Witterungsbedingungen und mechanischen Belastungen, was eine lange Lebensdauer garantiert. Die Schutzart IP44 bei geschlossener Tür stellt sicher, dass Staub und Spritzwasser dem Innenleben nichts anhaben können. Ein entscheidender Vorteil für den Anwender ist die durchdachte Absicherung jedes einzelnen Ausgangs. Der Verteiler verfügt über zwei separate FI-Schutzschalter vom Typ B: Einen 300mA-Schalter für den vorbeugenden Brandschutz und einen 30mA-Schalter für den unverzichtbaren Personenschutz. Diese allstromsensitiven Schalter sind zwingend erforderlich beim Betrieb moderner, elektronisch gesteuerter Geräte wie Frequenzumrichter, Kräne oder Schweißgeräte, da sie auch bei glatten Gleichfehlerströmen zuverlässig auslösen, wo herkömmliche Typ-A-Schalter versagen würden. Dies maximiert die Sicherheit für das Personal und schützt teure Maschinen vor Beschädigung.

Die Einsatzmöglichkeiten des Anschlussverteiler A-V-E 2 sind so vielfältig wie die Projekte, für die er konzipiert wurde. Auf einer Großbaustelle dient er als zentraler Knotenpunkt, der den vom Energieversorger bereitgestellten Strom aufnimmt und sicher an nachgeschaltete Unterverteiler oder direkt an große Verbraucher weiterleitet. Die 63A-CEE-Steckdose versorgt beispielsweise Baukräne oder leistungsstarke Pumpen, während die 32A- und 16A-Anschlüsse perfekt für Kreissägen, Betonmischer oder Schweißgeräte geeignet sind. Die sechs Schutzkontaktsteckdosen bieten ausreichend Kapazität für Handmaschinen, Ladegeräte, Baustellenbeleuchtung und Bürocontainer. Auch im Eventbereich ist dieser Starkstromverteiler eine ideale Wahl, um Bühnentechnik, Lichtanlagen und Catering-Stände zuverlässig mit Energie zu versorgen. Dank der robusten Kranösen und seitlichen Transportgriffe ist der Verteiler mobil und schnell am gewünschten Einsatzort positioniert. Das feuerverzinkte Fußgestell mit Ösen für Erdnägel sorgt dabei stets für einen sicheren und stabilen Stand, selbst auf unebenem Gelände.

Technische Daten

Hersteller: as - Schwabe GmbH
Modell: Anschlußverteiler-Endverteiler--Schrank 'A-V-E 2'
Artikelnummer: 61832-158
Gehäusematerial: Stabiler Schrank aus elektrolytisch-verzinktem Stahlblech
Lackierung: Schwermetallfreie Kunststofflackierung in blau (RAL 5017-231)
Tür: Einfachtür, verschließbar mit Federfallriegel für Vorhängeschloss
Griffe: Griffmulde und seitliche Transportgriffe
Transport: 2 Kranösen oben für den einfachen Transport
Gestell: Feuerverzinktes Fußgestell mit Ösen für Erdnägel
Schutzart: IP44 (fremdkörper- und spritzwassergeschützt bei geschlossener Tür)
Schutzart bei Betrieb: IP21 (bei geöffneter Tür)
Normkonformität: DIN VDE 0100-704 (Anwendernorm für Baustellen)
Zählerplatz: Vorhandener DS-Zählerplatz nach DIN 43870/2 (Lieferung ohne Zähler)
Eingang: Kabeleinführung M63 mit Zugentlastung bis max. 50 mm²
Absicherung Anschluss: 1x NH00-Sicherungslasttrennschalter 80 A mit Bügelklemmen 10-50mm²
Ausgang CEE 63A: 1x Steckdose 400 V, 63 A, 5-polig
Ausgang CEE 32A: 1x Steckdose 400 V, 32 A, 5-polig
Ausgang CEE 16A: 2x Steckdosen 400 V, 16 A, 5-polig
Ausgang Schuko: 6x Schutzkontaktsteckdosen 230 V, 16 A
Absicherung FI Typ B (Brandschutz): 1x FI 63 A, 4-polig, 300 mA, allstromsensitiv
Absicherung FI Typ B (Personenschutz): 1x FI 63 A, 4-polig, 30 mA, allstromsensitiv
Absicherung LS 63A: 1x Leitungsschutzschalter 3P 63A mit thermisch-magnetischem Auslöser
Absicherung LS 32A: 1x Leitungsschutzschalter C 32 A, 3-polig
Absicherung LS 16A (CEE): 2x Leitungsschutzschalter C 16 A, 3-polig
Absicherung LS 16A (Schuko): 6x Leitungsschutzschalter C 16 A, 1-polig
Zusatzausstattung: Zugentlastungsschiene, Erdungsschraube

Merkmale & Highlights

Baustromverteiler mit FI Typ B für maximale Sicherheit
Kombinierter Anschluss- und Endverteiler in einem Gerät
Erfüllt die strenge Baustellennorm DIN VDE 0100-704
Extrem robustes und langlebiges Stahlblechgehäuse mit IP44-Schutz
Vielseitige Abgänge: 63A, 32A, 16A CEE und 230V Schuko
Integrierter Zählerplatz zur einfachen Verbrauchserfassung und Abrechnung
Praxisorientierte Konstruktion mit Kranösen und stabilem Standfuß
Jeder Ausgang ist einzeln und hochwertig abgesichert
Allstromsensitive Fehlerstromschutzschalter für moderne Verbraucher
Qualitätsprodukt von as - Schwabe für den professionellen Dauereinsatz

Anwendungsgebiete für den A-V-E 2 Baustromverteiler

Hoch- und Tiefbau für die Versorgung der gesamten Baustelle
Industriemontage und Anlagenbau bei Wartungs- und Umbauarbeiten
Sanierungs- und Modernisierungsprojekte im Baugewerbe
Veranstaltungstechnik für Festivals, Märkte und Open-Air-Events
Garten- und Landschaftsbau für leistungsstarke Maschinen
Land- und Forstwirtschaft für den mobilen Energiebedarf
Einsatz bei Feuerwehren und im Katastrophenschutz
Temporäre Stromversorgung für mobile Werkstätten und Containerdörfer

Der Mehrwert des as - Schwabe A-V-E 2 Endverteiler liegt in seiner kompromisslosen Ausrichtung auf Qualität, Sicherheit und Effizienz. Im Gegensatz zu einfacheren Kunststoffverteilern bietet das Stahlgehäuse einen überlegenen Schutz vor Vandalismus und harten Stößen, wie sie im Baustellenalltag an der Tagesordnung sind. Die Investition in einen Stromverteiler nach VDE 0100-704 sichert Sie für die Zukunft ab und verhindert kostspielige Nachrüstungen oder gar Baustopps aufgrund nicht konformer Ausrüstung. Ein herausragendes Merkmal ist die duale Absicherung durch zwei allstromsensitive FI-Schutzschalter des Typs B. Dies ist ein entscheidender Sicherheitsvorteil, der weit über den Standard hinausgeht und den Schutz von Mensch und Maschine auf ein neues Niveau hebt. Die Kombination aus Anschluss- und Endverteiler in einem Schrank spart nicht nur wertvollen Platz, sondern reduziert auch den Installationsaufwand erheblich. Statt mehrerer Geräte benötigen Sie nur noch diesen einen zentralen Verteilerschrank Baustelle. Der integrierte, nach DIN-Norm vorbereitete Zählerplatz ermöglicht eine unkomplizierte Montage eines Stromzählers für eine transparente Kostenkontrolle oder die Abrechnung mit Subunternehmern. Mit dem A-V-E 2 von as - Schwabe entscheiden Sie sich für ein durchdachtes, zukunftssicheres und extrem zuverlässiges Produkt, das den rauen Anforderungen des professionellen Einsatzes mehr als gewachsen ist.

Sorgen Sie für eine absolut sichere und vorschriftsgemäße Stromverteilung auf Ihren Projekten. Der as Schwabe A-V-E 2 Baustromverteiler ist die professionelle Wahl für alle, die keine Kompromisse bei Sicherheit und Zuverlässigkeit eingehen. Bestellen Sie Ihren neuen Anschluss- und Endverteiler noch heute bequem und sicher online bei BAUSHOP-NRW.de und rüsten Sie sich für die anspruchsvollsten Aufgaben.

Was macht den as Schwabe A-V-E 2 zu einem kombinierten Anschluss- und Endverteiler?

Der A-V-E 2 vereint die Funktion eines Anschlussverteilers und eines Endverteilers in einem Gehäuse. Er verfügt über einen NH00-Sicherungslasttrennschalter für den Hauptanschluss an das Netz (Anschlussverteiler-Funktion) sowie über mehrere direkt abgesicherte CEE- und Schutzkontakt-Abgänge für den Anschluss von Verbrauchern (Endverteiler-Funktion). Diese Kombination spart Platz, reduziert den Installationsaufwand und macht ihn zu einem zentralen und flexiblen Stromverteiler für die Baustelle.

Warum ist ein Baustromverteiler mit FI Typ B für moderne Geräte unerlässlich?

Moderne, frequenzgesteuerte Betriebsmittel wie Kräne, Pumpen oder Schweißgeräte können glatte Gleichfehlerströme erzeugen. Herkömmliche FI-Schalter (Typ A) erkennen diese nicht, wodurch ein hohes Sicherheitsrisiko entsteht. Der as Schwabe A-V-E 2 ist mit zwei allstromsensitiven FI-Schutzschaltern vom Typ B ausgestattet, die auch diese Fehlerströme zuverlässig detektieren und abschalten. Dies gewährleistet maximalen Personen- und Anlagenschutz gemäß DGUV Information 203-006 und ist für den Betrieb solcher Geräte zwingend erforderlich.

Welche Anschlussmöglichkeiten bietet dieser CEE Verteiler genau?

Dieser vielseitige Baustromverteiler 63A 32A 16A bietet eine umfassende Ausstattung für alle gängigen Verbraucher auf der Baustelle:

1x CEE-Steckdose 400 V, 63 A, 5-polig
1x CEE-Steckdose 400 V, 32 A, 5-polig
2x CEE-Steckdosen 400 V, 16 A, 5-polig
6x Schutzkontaktsteckdosen 230 V, 16 A

Jeder Ausgang ist durch einen eigenen Leitungsschutzschalter (LS) einzeln abgesichert.

Erfüllt dieser Stromverteiler die Anforderungen der VDE 0100-704 für Baustellen?

Ja, der as Schwabe Baustromverteiler A-V-E 2 ist konsequent nach den strengen Vorgaben der DIN VDE 0100-704 ("Errichten von Niederspannungsanlagen – Teil 7-704: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – Baustellen") konstruiert. Dies umfasst das robuste, abschließbare Gehäuse, die Schutzart, die korrekte Absicherung aller Abgänge und den Einsatz der geforderten allstromsensitiven FI-Schutzschalter.

Wie robust ist der Verteilerschrank und welche Schutzart besitzt er?

Der Verteilerschrank Baustelle ist für den harten Dauereinsatz ausgelegt. Sein Gehäuse besteht aus elektrolytisch-verzinktem Stahlblech mit einer schlag- und kratzfesten Kunststofflackierung. Bei geschlossener Tür erreicht der Baustromverteiler die Schutzart IP44, was bedeutet, dass er gegen Fremdkörper (? 1 mm) und allseitiges Spritzwasser geschützt ist. Dies garantiert eine hohe Witterungsbeständigkeit und Langlebigkeit.

Kann ich mit diesem Anschlussverteiler den Stromverbrauch messen?

Ja, der Anschlussverteiler verfügt über einen integrierten, nach DIN 43870/2 normierten DS-Zählerplatz. Dieser ist für den nachträglichen Einbau eines geeichten Stromzählers vorbereitet. So können Sie den Gesamtverbrauch des Verteilers exakt erfassen, was ideal für die transparente Kostenkontrolle oder die Verbrauchsabrechnung mit Subunternehmern ist. Der Zähler selbst ist nicht im Lieferumfang enthalten.

Für welche Anwendungsbereiche ist dieser Starkstromverteiler konzipiert?

Der A-V-E 2 ist als professioneller Starkstromverteiler für anspruchsvolle Umgebungen konzipiert. Seine Haupteinsatzgebiete sind der Hoch- und Tiefbau, die Industriemontage, Sanierungsprojekte, die Veranstaltungstechnik, der Garten- und Landschaftsbau sowie der Einsatz im Katastrophenschutz. Er dient als zuverlässige, zentrale Energiequelle für die Versorgung ganzer Baustellenabschnitte, Containerdörfer oder Eventbereiche.

Worin liegt der Unterschied zwischen dem 30mA und dem 300mA FI-Schalter im A-V-E 2?

Beide sind allstromsensitive FI-Schutzschalter vom Typ B, dienen aber unterschiedlichen Schutzzielen. Der FI mit 30 mA (0,03 A) Auslösestrom sorgt für den unverzichtbaren Personenschutz, da er bereits bei geringen Fehlerströmen, die für den Menschen lebensgefährlich sein können, sofort auslöst. Der FI mit 300 mA (0,3 A) dient dem vorbeugenden Brandschutz. Er schaltet bei höheren Fehlerströmen ab, die eine Brandgefahr durch überhitzte Leitungen darstellen könnten, ohne jedoch durch betriebsbedingte Ableitströme großer Maschinen unnötig auszulösen.

Wie wird der Baustromverteiler sicher transportiert und aufgestellt?

Für einen sicheren und einfachen Transport ist der A-V-E 2 mit zwei stabilen Kranösen am Gehäusedach sowie seitlichen Transportgriffen ausgestattet. Das feuerverzinkte Fußgestell sorgt für einen stabilen und sicheren Stand, auch auf unebenem Baugrund. Zusätzlich verfügt das Gestell über Ösen, um den Stromverteiler bei Bedarf mit Erdnägeln fest im Boden zu verankern.
