AS Schwabe Anschlussverteiler-Endverteilerschrank 61833 A-V-E 3, Typ B Allstromsensitiv, DIN VDE 0100-704

AS Schwabe Anschlussverteiler-Endverteilerschrank 61833 A-V-E 3, Typ B Allstromsensitiv, DIN VDE 0100-704

Artikelnummer: 61833-158
GTIN: 4011160618338
HAN: 61833
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Anschlussverteiler-Endverteilerschrank 61833 A-V-E 3

Konform mit der aktuellen Anwendernorm DIN VDE 0100-704
Wetterfester Baustellenverteiler bei geschlossener Tür (IP44)
Sichere Absicherung durch allstromsensitiven FI-Schutzschalter Typ B
Robustes Gehäuse aus elektrolytisch-verzinktem Stahlblech
Einfacher Transport dank seitlicher Griffe und Kranösen
Abschließbare Einfachtür mit Federfallriegel für Vorhängeschlösser
Integrierter Zählerplatz nach DIN 43870/2

Produktmerkmale:

Gehäusematerial elektrolytisch-verzinktes Stahlblech
Farbe Blau (RAL 5017-231)
Schutzart IP44 (bei geschlossener Tür)
CEE-Steckdose 400 V (32 A) 1 Stück (5-polig)
CEE-Steckdosen 400 V (16 A) 2 Stück (5-polig)
Schutzkontaktsteckdosen 230 V 6 Stück (16 A)
Norm DIN VDE 0100-704

jetzt nur

2.743,87 €

inkl. 19% USt. , zzgl.

Alter Preis: 3.190,55 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der AS Schwabe Anschlussverteiler-Endverteilerschrank 61833 A-V-E 3 dient der normgerechten und sicheren Stromversorgung auf Baustellen und erfüllt die Vorgaben der aktuellen DIN VDE 0100-704 vollständig.

Gehäuse Elektrolytisch-verzinktes Stahlblech mit schwermetallfreier Lackierung
Fehlerstromschutz Ausgestattet mit FI-Schutzschaltern Typ A und Typ B (allstromsensitiv)
Zählerplatz Integrierter DS-Zählerplatz nach DIN 43870/2 vorhanden
Schutzart IP44 bei geschlossener Tür

Produktmerkmale

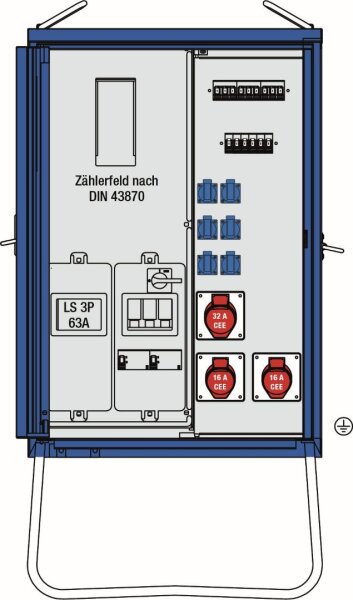

Der Stromverteilerschrank mit Zählerplatz verfügt über eine stabile Konstruktion aus elektrolytisch-verzinktem Stahlblech. Die Oberfläche ist mit einer schwermetallfreien Kunststofflackierung im Farbton Blau (RAL 5017-231) versehen. Die verschließbare Einfachtür ist mit einer Griffmulde sowie einem Federfallriegel für ein Vorhängeschloss ausgestattet. Im Inneren des Gehäuses befinden sich eine Zugentlastungsschiene, eine Erdungsschraube sowie der DS-Zählerplatz, welcher ohne Zähler ausgeliefert wird.

Für den sicheren Stand und Transport besitzt der Schrank ein feuerverzinktes Fußgestell mit Befestigungslaschen und Ösen für Erdnägel. Die Positionierung auf der Baustelle wird durch seitliche Transportgriffe sowie zwei oben angebrachte Kranösen erleichtert.

Technische Details

Artikelnummer 61833-158
Herstellernummer 61833
Hersteller as - Schwabe GmbH
Eingang Kabeleinführung M63 mit Zugentlastung (bis max. 50 mm²)
Eingangsabsicherung 1× NH00-Sicherungslasttrennschalter 80 A (mit Bügelklemmen 10-50 mm²)
Ausgang CEE 400 V / 32 A 1x 5-polig
Ausgang CEE 400 V / 16 A 2x 5-polig
Ausgang Schutzkontakt 230 V 6x 16 A
Hauptschalter 1x Leitungsschutzschalter 3P 63 A (mit thermisch-magnetischem Auslöser)
FI-Schutzschalter Typ B 1x 63 A, 4-polig, 30 mA (allstromsensitiv)
FI-Schutzschalter Typ A 1x 40 A, 4-polig, 30 mA (plusstromsensitiv)
Leitungsschutzschalter 32 A 1x LS C 32 A, 3-polig
Leitungsschutzschalter 16 A (3-polig) 2x LS C 16 A
Leitungsschutzschalter 16 A (1-polig) 6x LS C 16 A

Anwendung und Einsatzbereiche

Dieser Baustromverteiler Typ B allstromsensitiv ist für die temporäre Energieversorgung ab Baustellenstart sowie während der gesamten Baustellenlaufzeit konzipiert. Er kann flexibel als Anschlussverteiler oder Endverteiler eingesetzt werden. Durch die spezifische Absicherung eignet sich die Baustromverteilung für den Kranbetrieb und stellt sicher, dass Maschinen, die einen FI Schutzschalter allstromsensitiv für Baustrom erfordern, normgerecht betrieben werden können.

Sicherheit und Normen

Baustrom-Norm Konform mit DIN VDE 0100-704 (inklusive Normänderung 2018)
Zählerplatz-Norm Ausgeführt nach DIN 43870/2
Schutzart (geschlossen) IP44 (Baustellenverteiler wetterfest)
Schutzart (geöffnet) IP21

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was genau ist der as Schwabe A-V-E 3 Anschlussverteiler-Endverteiler-Schrank?

Der A-V-E 3 ist ein professioneller Baustromverteiler und Endverteiler in einem extrem robusten Gehäuse aus elektrolytisch-verzinktem Stahlblech. Er dient als zentrale, normgerechte und sichere Stromversorgung auf Baustellen, bei Events oder in der Industrie und kombiniert verschiedene CEE- und Schutzkontakt-Anschlüsse mit höchster Sicherheitstechnik.

Warum ist der FI-Schutzschalter Typ B in diesem Baustromverteiler entscheidend?

Der Baustromverteiler FI Typ B bietet einen allstromsensitiven Schutz. Im Gegensatz zu Typ A erfasst er auch glatte Gleichfehlerströme, die bei modernen, frequenzgesteuerten Geräten wie Kränen, Pumpen oder Sägen entstehen können. Dies gewährleistet maximalen Personen- und Anlagenschutz und ist gemäß der Norm DIN VDE 0100-704 für viele Anwendungsbereiche auf Baustellen vorgeschrieben.

Welche Anschlüsse bietet der CEE Verteiler A-V-E 3?

Dieser Stromverteiler für die Baustelle verfügt über eine vielseitige Ausgangskonfiguration: 1x CEE 400V/32A 5-polig für leistungsstarke Maschinen, 2x CEE 400V/16A 5-polig für weitere Starkstromverbraucher und 6x Schutzkontaktsteckdosen 230V/16A für gängige Handwerkzeuge und Beleuchtung. Jeder Ausgang ist separat durch einen Leitungsschutzschalter abgesichert.

Wofür wird der integrierte Zählerplatz genutzt?

Der Baustromverteiler mit Zählerplatz (DS-Zählerplatz nach DIN 43870/2) ermöglicht die einfache und vorschriftsmäßige Installation eines Stromzählers durch den Energieversorger. Dies ist essenziell für die exakte Verbrauchserfassung und eine transparente Abrechnung der Projektkosten, was ihn zur idealen Lösung für vermietete Objekte oder Projekte mit klarer Kostenzuordnung macht.

Wie robust und wetterfest ist dieser Verteilerschrank?

Das Gehäuse besteht aus widerstandsfähigem, elektrolytisch-verzinktem Stahlblech mit einer schwermetallfreien Kunststofflackierung. Bei geschlossener und verriegelter Tür erreicht der Baustromkasten die Schutzart IP44, was ihn strahlwassergeschützt und unempfindlich gegen Fremdkörper macht – ideal für den harten Baustellenalltag bei jeder Witterung.

Wie wird der Transport und die Aufstellung des Baustromverteilers gehandhabt?

Für einen einfachen Transport ist der Starkstromverteiler mit zwei stabilen Kranösen am Dach sowie seitlichen Transportgriffen ausgestattet. Das feuerverzinkte Fußgestell sorgt nicht nur für einen sicheren Stand, sondern verfügt auch über Befestigungslaschen, um den Verteiler mit Erdnägeln fest im Untergrund zu verankern.

Welche Normen erfüllt der as Schwabe A-V-E 3 und ist er zukunftssicher?

Ja, der Verteiler ist absolut zukunftssicher. Er ist vollständig konform mit der aktuellen Norm DIN VDE 0100-704, die die Anforderungen für elektrische Anlagen auf Baustellen festlegt. Die Ausstattung mit einem allstromsensitiven FI Typ B und einer NH00-Sicherung als Hauptsicherung erfüllt höchste Sicherheitsstandards und gewährleistet die Zulassung für alle professionellen Bauprojekte.

Für wen eignet sich dieser Anschlussverteilerschrank für die Baustelle?

Der as Schwabe Baustromverteiler richtet sich an professionelle Anwender wie Bauunternehmen im Hoch- und Tiefbau, Handwerksbetriebe, Sanierungsfirmen, Eventtechniker sowie den Messebau. Seine robuste Bauweise und vielseitigen Anschlussmöglichkeiten machen ihn zur perfekten mobilen Energiezentrale für mittlere bis große Projekte, bei denen Zuverlässigkeit und Sicherheit im Vordergrund stehen.
