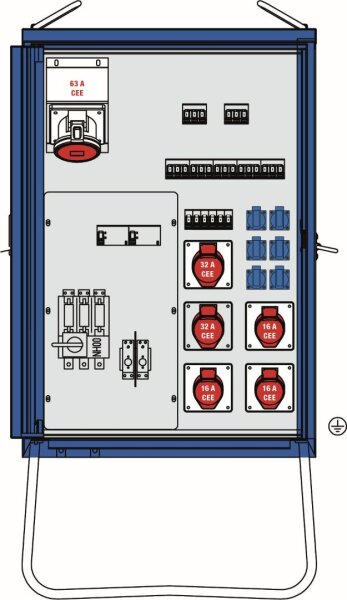

AS Schwabe Verteiler-Endverteiler-Schrank 61841 V-E 1, 63 A, Typ B

AS Schwabe Verteiler-Endverteiler-Schrank 61841 V-E 1, 63 A, Typ B

Artikelnummer: 61841-158
GTIN: 4011160618413
HAN: 61841
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Verteiler-Endverteiler-Schrank 61841 V-E 1

Robustes Gehäuse aus elektrolytisch-verzinktem Stahlblech
Leicht transportierbar dank integrierter Kranösen und seitlicher Griffe
Sicher verschließbar über Federfallriegel für Vorhängeschlösser
Allstromsensitive Absicherung vom Typ B für höchste Sicherheit
Vollständig konform mit der aktuellen Baustrom-Norm DIN VDE 0100-704

Produktmerkmale:

Material Elektrolytisch-verzinktes Stahlblech
Farbe Blau (RAL 5017-231)
Eingang Kabeleinführung M63
Ausgang CEE 63 A 1 Stück (400 V, 5-polig)
Ausgang Schutzkontakt 6 Stück (230 V, 16 A)
Schutzart (geschlossen) IP44
Norm DIN VDE 0100-704

jetzt nur

3.477,67 €

inkl. 19% USt. , zzgl.

Alter Preis: 4.043,80 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der AS Schwabe Verteiler-Endverteiler-Schrank 61841 V-E 1 dient als normkonformer Baustromverteiler für den Einsatz auf Baustellen und verfügt über allstromsensitive FI-Schutzschalter des Typs B. Dieser kranbare Baustromverteiler stellt über CEE- und Schutzkontaktsteckdosen die Energieversorgung für verschiedene Verbraucher sicher und ist in einem robusten Gehäuse untergebracht.

Gehäuse Aus elektrolytisch-verzinktem Stahlblech gefertigt
Absicherung Allstromsensitiv nach Typ B
Konformität Erfüllt die Vorgaben der DIN VDE 0100-704
Transport Ausgestattet mit zwei Kranösen und seitlichen Griffen

Produktmerkmale

Der Stahlschrank Stromverteiler ist in einem Gehäuse aus elektrolytisch-verzinktem Stahlblech untergebracht. Die Oberfläche ist mit einer schwermetallfreien Kunststofflackierung im Farbton Blau versehen. Das feuerverzinkte Fußgestell bietet Befestigungslaschen für Erdnägel, um einen sicheren Stand auf dem Untergrund zu gewährleisten.

Für den Transport ist der Schrank mit seitlichen Transportgriffen sowie zwei Kranösen an der Oberseite ausgestattet. Die verschließbare Einfachtür verfügt über eine Griffmulde und einen Federfallriegel, der für die Anbringung eines Vorhängeschlosses vorgesehen ist. Im Inneren befinden sich eine Zugentlastungsschiene sowie eine Erdungsschraube für den sicheren Anschluss der Zuleitungen.

Technische Details

Artikelnummer 61841-158
Herstellernummer 61841
Hersteller as - Schwabe GmbH
Eingang Kabeleinführung M63 mit Zugentlastung bis maximal 50 mm²
Eingangsabsicherung 1× Leitungsschutzschalter 3P 80 A mit thermisch-magnetischem Auslöser und Rahmenklemmen 10-50 mm²
Ausgang CEE 63 A 1x 400 V 5-polig
Ausgang CEE 32 A 2x 400 V 5-polig
Ausgang CEE 16 A 3x 400 V 5-polig
Ausgang Schutzkontakt 6x 230 V 16 A
FI-Schutzschalter 300 mA 1x 63 A 4-polig Typ B allstromsensitiv
FI-Schutzschalter 30 mA 1x 63 A 4-polig Typ B allstromsensitiv
Leitungsschutzschalter 63 A 1x LS D 3-polig und 1x LS C 3-polig
Leitungsschutzschalter 32 A 2x LS C 3-polig
Leitungsschutzschalter 16 A 3x LS C 3-polig und 6x LS C 1-polig
Farbton Blau RAL 5017-231

Anwendung und Einsatzbereiche

Dieser Endverteiler Baustelle 63A ist speziell für die Stromverteilung auf Baustellen konzipiert. Er erfüllt die normativen Anforderungen für den Baustellenstart sowie für Änderungen der Stromverteilung während der gesamten Baustellenlaufzeit.

Sicherheit und Normen

Norm DIN VDE 0100-704 Normänderung 2018
Schutzart geschlossen IP44 bei geschlossener Tür
Schutzart geöffnet IP21 bei geöffneter Tür
Fehlerstromschutz Typ B allstromsensitiv

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Warum ist ein Baustromverteiler mit FI Typ B für moderne Baustellen unverzichtbar?

Ein Baustromverteiler mit FI Typ B, wie der 'V-E 1', ist unverzichtbar, da er allstromsensitiv ist. Das bedeutet, er schützt auch vor glatten Gleichfehlerströmen, die bei modernen Geräten mit Frequenzumrichtern (z.B. Pumpen, Kräne) entstehen. Dieser Schutz ist nach der Norm DIN VDE 0100-704 für Baustellen vorgeschrieben und gewährleistet maximale Personensicherheit, die ein herkömmlicher FI Typ A nicht bieten kann.

Welche Anschlussmöglichkeiten bietet der as Schwabe Baustromverteiler V-E 1?

Dieser vielseitige Stromverteiler für die Baustelle ist für den Anschluss unterschiedlichster Verbraucher ausgelegt. Er verfügt über: 1x CEE-Steckdose 400V/63A, 2x CEE-Steckdosen 400V/32A, 3x CEE-Steckdosen 400V/16A sowie 6x Schutzkontaktsteckdosen 230V/16A. Jeder Ausgang ist durch eigene hochwertige Leitungsschutzschalter (LS) separat abgesichert.

Wie robust und wetterfest ist dieser Verteilerschrank?

Der Verteilerschrank ist für härteste Einsatzbedingungen konzipiert. Sein Gehäuse besteht aus elektrolytisch-verzinktem Stahlblech mit einer schlagfesten, schwermetallfreien Kunststofflackierung, was ihn extrem widerstandsfähig gegen mechanische Belastungen und Korrosion macht. Mit der Schutzart Verteilerschrank IP44 bei geschlossener Tür ist der Inhalt zuverlässig vor Spritzwasser und Fremdkörpern geschützt.

Wodurch unterscheidet sich dieser Kraftstromverteiler von günstigeren Kunststoffmodellen?

Im Vergleich zu Kunststoffverteilern bietet dieser Kraftstromverteiler aus verzinktem Stahlblech eine deutlich höhere Langlebigkeit und mechanische Stabilität. Das robuste Gehäuse und das feuerverzinkte Untergestell widerstehen den rauen Bedingungen einer Baustelle besser. Zudem ist der as Schwabe Verteiler V-E 1 mit überlegenen Komponenten, wie den beiden allstromsensitiven FI-Schutzschaltern Typ B, ausgestattet, was ihn zu einer sichereren und langfristig wirtschaftlicheren Investition macht.

Wie wird der Baustromverteiler gegen unbefugten Zugriff und Diebstahl gesichert?

Der Verteilerschrank Baustelle ist abschließbar. Er verfügt über eine stabile Einfachtür mit einem Federfallriegel und einer Griffmulde, die mit einem Vorhängeschloss (nicht im Lieferumfang) gesichert werden kann. Dies schützt die wertvolle Technik im Inneren effektiv vor Vandalismus und unbefugtem Zugriff, insbesondere auf unbeaufsichtigten Baustellen.

Für welche Anwendungsbereiche ist dieser 63A CEE Verteiler ideal?

Als Baustromverteiler 63A ist der 'V-E 1' die ideale Lösung für mittelgroße bis große Bauvorhaben im Hoch- und Tiefbau, in der Industrie oder bei Events. Er kann mühelos leistungsstarke Verbraucher wie Baukräne (über den 63A-Anschluss), Schweißgeräte, große Kreissägen (über die 32A/16A-Anschlüsse) und gleichzeitig diverse Elektrowerkzeuge sowie Beleuchtung versorgen.

Wie wird der sichere Stand und der einfache Transport des Starkstromverteilers gewährleistet?

Für einen felsenfesten Stand sorgt das massive, feuerverzinkte Fußgestell, das über Ösen für die Befestigung mit Erdnägeln verfügt. Der mobile Einsatz dieses Starkstromverteilers wird durch zwei stabile Kranösen am Gehäusedach und seitlich angebrachte Transportgriffe erheblich erleichtert, was das Heben und Positionieren auch in unwegsamem Gelände ermöglicht.

Was bedeutet die Konformität nach DIN VDE 0100-704 für mich als Anwender?

Die Konformität dieses Baustromverteilers nach VDE 0100-704 bedeutet für Sie als professionellen Anwender rechtliche Sicherheit und maximalen Arbeitsschutz. Diese Norm regelt die strengen Anforderungen an elektrische Anlagen auf Baustellen. Der Einsatz eines normkonformen Verteilers wie des 'V-E 1' mit FI Typ B Verteiler schützt Sie vor Haftungsrisiken und stellt sicher, dass Ihre Stromversorgung den aktuellen Sicherheitsvorschriften der Berufsgenossenschaften entspricht.
