AS Schwabe Verteiler-Endverteiler-Schrank V-E 2 61842, 63 A, FI Typ B

AS Schwabe Verteiler-Endverteiler-Schrank V-E 2 61842, 63 A, FI Typ B

Artikelnummer: 61842-158
GTIN: 4011160618420
HAN: 61842
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Verteiler-Endverteiler-Schrank V-E 2 61842

Robuster Baustromverteiler aus elektrolytisch-verzinktem Stahlblech
Hohe Sicherheit durch allstromsensitiven FI-Schalter Typ B
Leichter Transport dank seitlicher Griffe und integrierter Kranösen
Sicher verschließbare Einfachtür mit Federfallriegel für Vorhängeschlösser
Stabiler Stand durch feuerverzinktes Fußgestell mit Ösen für Erdnägel
Umweltfreundliche und schwermetallfreie Kunststofflackierung

Produktmerkmale:

Eingang Kabeleinführung M63
Ausgang CEE 32 A 1 Stück (400 V, 5-polig)
Ausgang CEE 16 A 2 Stück (400 V, 5-polig)
Ausgang Schutzkontakt 6 Stück (230 V, 16 A)
Schutzart (geschlossen) IP44
Farbe Blau (RAL 5017-231)
Norm DIN VDE 0100-704

jetzt nur

2.324,91 €

inkl. 19% USt. , zzgl.

Alter Preis: 2.703,38 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

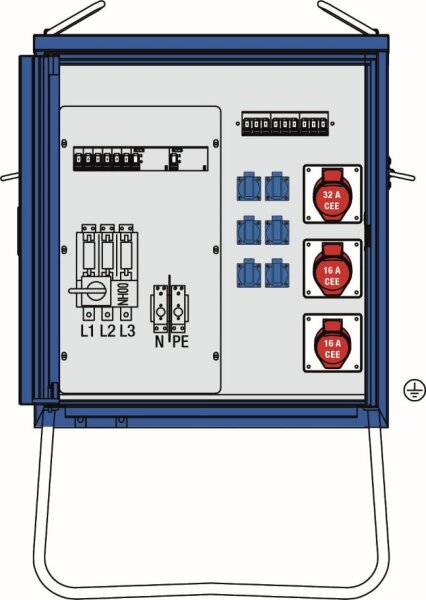

Der AS Schwabe Verteiler-Endverteiler-Schrank V-E 2 61842 dient als normkonformer Baustromverteiler 63A für die professionelle Stromversorgung. Das Modell aus elektrolytisch-verzinktem Stahlblech fungiert als Verteilerschrank Baustelle Typ B und verfügt über eine umfangreiche Absicherung für verschiedene Spannungsbereiche.

Material Elektrolytisch-verzinktes Stahlblech
Personenschutz Allstromsensitiver FI-Schutzschalter Typ B
Sicherheit Konformität nach Baustromverteiler DIN VDE 0100-704
Ausgänge Anschlüsse für CEE 400 V und Schutzkontakt 230 V

Produktmerkmale

Der Stromverteilerkasten verzinkt IP44 ist mit einer schwermetallfreien Kunststofflackierung im Farbton Blau (RAL 5017-231) versehen. Die Konstruktion umfasst eine verschließbare Einfachtür, die mit einem Federfallriegel für ein Vorhängeschloss sowie einer Griffmulde ausgestattet ist. Für den Transport und die Positionierung verfügt der Schrank über seitliche Transportgriffe und zwei oben angebrachte Kranösen.

Das feuerverzinkte Fußgestell ist mit Befestigungslaschen beziehungsweise Ösen für Erdnägel versehen, um einen sicheren Stand zu gewährleisten. Im Inneren des Gehäuses sorgen eine Zugentlastungsschiene und eine Erdungsschraube für eine geordnete Installation. Als CEE Stromverteiler 400V bietet das Gerät eine strukturierte Aufteilung von Eingangs- und Ausgangsbereichen.

Technische Details

Artikelnummer 61842-158
Herstellernummer 61842
Hersteller as - Schwabe GmbH
Eingang Kabeleinführung M63 mit Zugentlastung (bis max. 50 mm²)
Anschlussklemmen Rahmenklemmen 10-50 mm²
Eingangsabsicherung 1x Leitungsschutzschalter 3P 63 A (thermisch-magnetischer Auslöser)
Ausgang CEE 32 A 1x 400 V, 5-polig
Ausgang CEE 16 A 2x 400 V, 5-polig
Ausgang Schutzkontakt 6x 230 V, 16 A
FI-Schutzschalter Typ B 1x 63 A, 4-polig, 30 mA (allstromsensitiv)
FI-Schutzschalter Typ A 1x 40 A, 4-polig, 30 mA (plusstromsensitiv)
Leitungsschutzschalter Ausgänge 1x LS C 32 A (3-polig), 2x LS C 16 A (3-polig), 6x LS C 16 A (1-polig)
Farbton Blau (RAL 5017-231)

Anwendung und Einsatzbereiche

Der Endverteiler V-E 2 ist für die Stromverteilung auf Baustellen konzipiert. Er erfüllt die normativen Anforderungen für den Baustellenstart sowie für Änderungen der Stromverteilung während der Baustellenlaufzeit. Durch die Ausstattung mit einem allstromsensitiven Fehlerstromschutzschalter eignet sich das Gerät auch als Kranverteiler FI Typ B.

Sicherheit und Normen

Normenkonformität DIN VDE 0100-704
Schutzart (geschlossene Tür) IP44
Schutzart (geöffnete Tür) IP21
Personenschutz Baustromkasten allstromsensitiv durch FI Typ B

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Warum ist ein FI-Schutzschalter Typ B bei diesem Baustromverteiler so wichtig?

Der allstromsensitive FI-Schutzschalter Typ B ist für die Sicherheit auf modernen Baustellen unerlässlich. Im Gegensatz zu herkömmlichen Typ-A-Schaltern erfasst er auch glatte Gleichfehlerströme, die von Geräten mit Frequenzumrichtern (z.B. Kräne, Pumpen, moderne Sägen) erzeugt werden. Dieser Stromverteiler allstromsensitiv erfüllt damit die Anforderungen der VDE 0100-704 und schützt Ihre Mitarbeiter zuverlässig vor lebensgefährlichen Stromunfällen, bei denen ein Typ-A-Schalter versagen würde.

Welche Anschlüsse bietet der Verteilerschrank V-E 2 genau?

Dieser Verteilerschrank 63A ist für eine vielseitige Stromversorgung ausgelegt. Er verfügt über folgende Ausgänge: 1x CEE-Steckdose 400V/32A, 2x CEE-Steckdosen 400V/16A und 6x Schutzkontaktsteckdosen 230V/16A. Alle Ausgänge sind separat durch hochwertige Leitungsschutzschalter abgesichert, was den CEE Verteiler besonders betriebssicher macht. Der Eingang ist für Zuleitungen bis 50 mm² (M63) ausgelegt.

Für welche Einsatzbereiche ist dieser Starkstromverteiler konzipiert?

Der as Schwabe V-E 2 ist als robuster Stromverteiler für die Baustelle konzipiert und eignet sich ideal für das Bauhaupt- und Baunebengewerbe, die Industrie, den Messebau sowie für Events. Seine Widerstandsfähigkeit und die vielseitigen Anschlüsse machen ihn auch zur perfekten Wahl für kommunale Betriebe, den Garten- und Landschaftsbau oder mobile Einsätze von THW und Feuerwehr.

Wie robust ist das Gehäuse des as Schwabe Baustromverteilers?

Das Gehäuse des as Schwabe Baustromverteilers 61842 besteht aus elektrolytisch-verzinktem Stahlblech, das mit einer schwermetallfreien Kunststofflackierung versehen ist. Diese Konstruktion bietet einen extrem hohen Schutz gegen mechanische Beanspruchungen. Mit der Schutzart IP44 (bei geschlossener Tür) ist die Technik im Inneren sicher vor Spritzwasser und Fremdkörpern geschützt, was eine lange Lebensdauer im harten Baustellenalltag garantiert.

Was bedeutet die Konformität nach VDE 0100-704 für meine Baustelle?

Die Konformität mit der Norm VDE 0100-704 bedeutet, dass dieser Baustellenverteiler die aktuellsten und strengsten Sicherheitsanforderungen für elektrische Anlagen auf Baustellen erfüllt. Für Sie als professionellen Anwender bedeutet dies maximale rechtliche Sicherheit, die Einhaltung von Vorschriften der Berufsgenossenschaften und den bestmöglichen Schutz für alle Personen, die auf Ihrer Baustelle arbeiten.

Wie wird der Anschlussverteiler auf der Baustelle angeschlossen und aufgestellt?

Der Anschluss erfolgt über Rahmenklemmen für Kabelquerschnitte von 10-50 mm², die durch eine M63-Verschraubung mit Zugentlastung eingeführt werden. Für einen sicheren Stand sorgt das feuerverzinkte Fußgestell, welches auf unebenem Gelände zusätzlich mit Erdnägeln im Boden verankert werden kann. Integrierte Kranösen und seitliche Griffe erleichtern den Transport und die Positionierung des Anschlussverteilers.

Welche Geräte kann ich an den CEE Verteiler gleichzeitig anschließen?

Sie können eine Kombination aus Starkstrom- und Wechselstromverbrauchern versorgen. An die CEE 400V-Steckdosen (32A und 16A) können Sie schwere Baumaschinen wie Kreissägen oder Betonmischer anschließen. Gleichzeitig versorgen die sechs 230V-Schutzkontaktsteckdosen zuverlässig Handwerkzeuge, Baustellenbeleuchtung oder Ladegeräte. Jeder Ausgang ist einzeln abgesichert, was die Betriebssicherheit des Stromverteilers 400V erhöht.

Wie ist der Baustromverteiler gegen unbefugten Zugriff und Witterung geschützt?

Der Schutz vor unbefugtem Zugriff wird durch eine stabile Einfachtür mit Federfallriegel gewährleistet, die mit einem handelsüblichen Vorhängeschloss gesichert werden kann. Den Schutz vor Witterung sichert das robuste Stahlblechgehäuse in Verbindung mit der Schutzart IP44 (spritzwassergeschützt bei geschlossener Tür), was diesen Baustromverteiler ideal für den Außeneinsatz macht.

Was unterscheidet den as Schwabe V-E 2 von günstigeren Kunststoffverteilern?

Der as Schwabe V-E 2 hebt sich durch zwei entscheidende Merkmale ab: 1. Sicherheit: Er verfügt über einen allstromsensitiven Baustromverteiler mit FI Typ B, der für viele moderne Geräte vorgeschrieben ist und einen umfassenderen Schutz bietet. 2. Langlebigkeit: Das Gehäuse aus verzinktem Stahlblech ist mechanisch weitaus widerstandsfähiger als Kunststoff, was zu einer deutlich längeren Lebensdauer unter rauen Baustellenbedingungen führt und die Investition langfristig sichert.
