As Schwabe Anschlussverteiler-Endverteilerschrank 61831 A-V-E 1, 63 A, FI Typ B allstromsensitiv

As Schwabe Anschlussverteiler-Endverteilerschrank 61831 A-V-E 1, 63 A, FI Typ B allstromsensitiv

Artikelnummer: 61831-158
GTIN: 4011160618314
HAN: 61831
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Anschlussverteiler-Endverteilerschrank 61831 A-V-E 1

konform mit aktueller Baustellen-Norm DIN VDE 0100-704
robustes Gehäuse aus elektrolytisch-verzinktem Stahlblech
sicher abschließbar durch Federfallriegel für Vorhängeschlösser
leichter Transport dank seitlicher Griffe und Kranösen
ausgestattet mit allstromsensitiven FI-Schutzschaltern Typ B
integrierter DS-Zählerplatz für flexible Nutzung

Produktmerkmale:

Material elektrolytisch-verzinktes Stahlblech
Farbe Blau (RAL 5017-231)
Schutzart IP44 (bei geschlossener Tür)
CEE-Steckdosen 400 V 1x 63 A, 2x 32 A, 3x 16 A
Schutzkontaktsteckdosen 230 V 6x 16 A
Fehlerstromschutz 2x FI 63 A (Typ B, allstromsensitiv)
Norm DIN VDE 0100-704

jetzt nur

3.937,80 €

inkl. 19% USt. , zzgl.

Alter Preis: 4.578,84 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der As Schwabe Anschlussverteiler-Endverteilerschrank 61831 A-V-E 1 dient als normgerechter Baustromverteiler für Baustellen und ist mit allstromsensitiven FI-Schutzschaltern des Typs B ausgestattet. Er kombiniert einen robusten Aufbau aus elektrolytisch-verzinktem Stahlblech mit umfangreichen Anschlussmöglichkeiten für CEE- und Schutzkontaktstecker.

Gehäuse Elektrolytisch-verzinktes Stahlblech mit schwermetallfreier Kunststofflackierung
Normkonformität Erfüllt die Anwendernorm DIN VDE 0100-704 für Baustellen
Fehlerstromschutz Integrierte FI-Schutzschalter Typ B (allstromsensitiv)

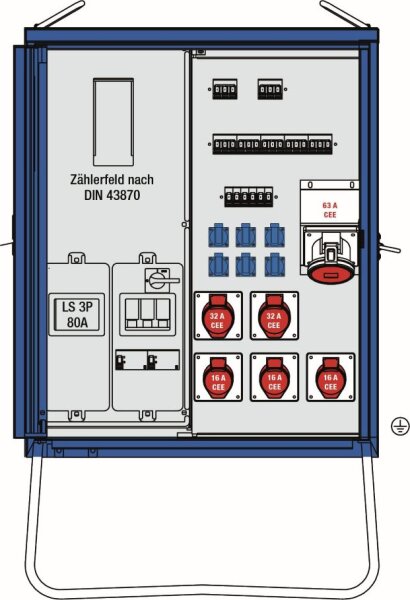

Zählerplatz Vorhandener DS-Zählerplatz nach DIN 43870/2
Schutzart IP44 bei geschlossener Tür

Produktmerkmale

Der Verteilerschrank A-V-E 1 ist als stabiler Stahlschrank konstruiert und mit einer schwermetallfreien Kunststofflackierung im Farbton Blau (RAL 5017-231) versehen. Für einen sicheren Stand sorgt das feuerverzinkte Fußgestell, welches mit Befestigungslaschen und Ösen für Erdnägel ausgestattet ist. Der Transport wird durch seitliche Transportgriffe sowie zwei oben angebrachte Kranösen erleichtert.

Die verschließbare Einfachtür verfügt über eine Griffmulde und einen Federfallriegel, der für die Anbringung eines Vorhängeschlosses vorgesehen ist. Im Inneren ist der Schrank mit einer Zugentlastungsschiene, einer Erdungsschraube sowie einem DS-Zählerplatz nach DIN 43870/2 ausgestattet. Bitte beachten Sie, dass die Lieferung ohne Zähler erfolgt.

Technische Details

Artikelnummer 61831-158
Herstellernummer 61831
Hersteller as - Schwabe GmbH
Kabeleinführung M63 mit Zugentlastung (bis max. 50 mm²)
Eingangsabsicherung 1× NH00-Sicherungslasttrennschalter 100 A mit Bügelklemmen (10-50 mm²)
Ausgang CEE 63 A 1x 400 V, 5-polig
Ausgang CEE 32 A 2x 400 V, 5-polig
Ausgang CEE 16 A 3x 400 V, 5-polig
Ausgang Schutzkontakt 6x 230 V, 16 A
FI-Schutzschalter 300 mA 1x 63 A, 4-polig, Typ B allstromsensitiv
FI-Schutzschalter 30 mA 1x 63 A, 4-polig, Typ B allstromsensitiv
Leitungsschutzschalter 80 A 1x 3P mit thermisch-magnetischem Auslöser
Leitungsschutzschalter 50 A 1x LS D 3-polig, 1x LS C 3-polig
Leitungsschutzschalter 32 A 2x LS C 3-polig
Leitungsschutzschalter 16 A 3x LS C 3-polig, 6x LS C 1-polig
Farbe Blau (RAL 5017-231)

Anwendung und Einsatzbereiche

Dieser Baustromverteiler 63A ist speziell für die temporäre Stromversorgung auf Baustellen konzipiert. Er eignet sich für den Baustellenstart sowie für die Anpassung oder Änderung der Stromverteilung während der gesamten Baustellenlaufzeit.

Sicherheit und Normen

Baustrom-Norm Konform mit DIN VDE 0100-704 (Normänderung 2018)
Zählerplatz-Norm Nach DIN 43870/2
Schutzart (geschlossen) IP44
Schutzart (geöffnet) IP21

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Warum ist ein Baustromverteiler mit FI Typ B für moderne Baustellen unverzichtbar?

Ein Baustromverteiler mit FI Typ B ist allstromsensitiv und damit essenziell für die Sicherheit auf modernen Baustellen. Er erkennt nicht nur herkömmliche Wechselfehlerströme, sondern auch glatte Gleichfehlerströme, die von frequenzgesteuerten Geräten wie Kränen, Pumpen oder Schweißgeräten erzeugt werden. Dies gewährleistet einen lückenlosen Personen- und Anlagenschutz, den ein Standard-FI (Typ A) nicht bieten kann.

Welche Anschlüsse bietet der Anschlussverteiler A-V-E 1 von as - Schwabe?

Der CEE Verteiler A-V-E 1 ist als kombinierter Anschluss- und Endverteiler vielseitig bestückt. Er bietet folgende Ausgänge: 1x CEE 400 V / 63 A, 2x CEE 400 V / 32 A, 3x CEE 400 V / 16 A (alle 5-polig) sowie 6x Schutzkontaktsteckdosen 230 V / 16 A. Damit deckt dieser Baustromverteiler CEE 63A 32A 16A alle gängigen Leistungsanforderungen auf der Baustelle ab.

Inwiefern erfüllt dieser Stromverteiler die aktuelle Norm VDE 0100-704?

Ja, der Stromverteiler nach VDE 0100-704 ist vollständig konform mit der neuesten Fassung dieser maßgeblichen Anwendernorm für Baustellen. Er erfüllt alle Anforderungen an die elektrische Sicherheit, die geforderten Schutzmaßnahmen (insbesondere durch den FI Typ B) und die mechanische Festigkeit des Gehäuses. So ist ein rechtssicherer und vorschriftsmäßiger Betrieb Ihrer Baustelle garantiert.

Wie erleichtert der integrierte Zählerplatz die Kostenkontrolle auf der Baustelle?

Der Anschlussverteiler mit Zählerplatz (nach DIN 43870/2) erlaubt den unkomplizierten Einbau eines geeichten Stromzählers (nicht im Lieferumfang enthalten). Dies ermöglicht die exakte Erfassung und verursachergerechte Abrechnung des Stromverbrauchs, beispielsweise für Subunternehmer oder verschiedene Bauabschnitte. Das schafft maximale Kostentransparenz und vereinfacht die Projektabrechnung erheblich.

Was bedeutet die Schutzart IP44 für diesen Verteilerschrank aus Stahlblech?

Die Schutzart IP44 bestätigt, dass der Verteilerschrank Stahlblech IP44 bei geschlossener Tür gegen feste Fremdkörper (? 1 mm) und gegen Spritzwasser aus allen Richtungen geschützt ist. Das robuste, verzinkte und lackierte Stahlblechgehäuse stellt somit den sicheren Betrieb der elektrischen Komponenten auch bei schlechtem Wetter und unter den rauen Bedingungen einer Baustelle sicher.

Wofür eignet sich der Starkstromverteiler A-V-E 1 besonders?

Dieser professionelle Starkstromverteiler ist die ideale Lösung für den Hoch- und Tiefbau, für Sanierungsprojekte, Industrieanlagen, die Eventtechnik sowie für kommunale Betriebe oder den Katastrophenschutz. Seine hohe Anschlussleistung und robuste Bauweise machen ihn zum zuverlässigen zentralen Energieknotenpunkt für anspruchsvolle Projekte, die eine sichere und stabile Stromversorgung erfordern.

Wie wird der Baustromkasten transportiert und sicher aufgestellt?

Der Baustromkasten wurde für den mobilen Einsatz konzipiert. Er verfügt über zwei stabile Kranösen für das Heben und Positionieren per Kran sowie seitliche Transportgriffe für die manuelle Handhabung. Das feuerverzinkte Fußgestell sorgt für einen sicheren Stand und besitzt zusätzliche Ösen, um den Verteiler mit Erdnägeln fest im Untergrund zu verankern.

Was unterscheidet den as - Schwabe A-V-E 1 von günstigeren Kunststoff-Verteilern?

Der as Schwabe A-V-E 1 hebt sich durch drei Kernmerkmale ab: Erstens bietet sein Gehäuse aus elektrolytisch-verzinktem Stahlblech eine weitaus höhere mechanische Robustheit und Langlebigkeit als Kunststoff. Zweitens gewährleistet der verbaute FI-Schutzschalter Typ B einen überlegenen Sicherheitsstandard. Drittens bietet er mit dem integrierten Zählerplatz eine professionelle Funktion zur Verbrauchsabrechnung, die bei Standardmodellen oft fehlt.

Wie wird der Stromverteiler angeschlossen und intern abgesichert?

Der Anschluss erfolgt über eine M63-Kabeleinführung mit Zugentlastung für Zuleitungen bis 50 mm². Die Hauptabsicherung des gesamten Verteilers wird durch einen NH00-Sicherungslasttrennschalter mit 100 A realisiert. Jeder einzelne Ausgang dieses Stromverteiler Baustelle Modells ist zudem durch separate Leitungsschutzschalter (LS-Schalter) selektiv gegen Überlast und Kurzschluss abgesichert, was eine hohe Betriebssicherheit garantiert.

Kann der Baustromverteiler 63A gegen unbefugten Zugriff gesichert werden?

Ja, die stabile Stahltür des Baustromverteiler 63A ist mit einem Federfallriegel ausgestattet. Dieser verfügt über eine integrierte Öse, durch die ein handelsübliches Vorhängeschloss geführt werden kann. So lässt sich der Verteilerschrank sicher abschließen und die Technik im Inneren wirksam vor Vandalismus, Diebstahl und unbefugter Bedienung schützen.
