as Schwabe PVC-Leitung 30040 blau, 5 m, H07V-K 1,5 mm²

Artikelnummer: 30040-158
GTIN: 4011160300400
HAN: 30040
Kategorie: AS SCHWABE Camping & Caravan
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe PVC-Leitung 30040 blau

zuverlässige Anschlussleitung für Steckdosen
geeignet für weiteres Elektrozubehör
beidseitig glatt abgeschnittene Enden
kompakt als Ring gebunden
geschützt im Polybeutel verpackt

Produktmerkmale:

Leitungstyp H07V-K
Material PVC
Länge 5 m
Querschnitt 1,5 mm²
Farbe blau

jetzt nur

5,50 €

inkl. 19% USt. , zzgl.

Alter Preis: 6,40 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Die as Schwabe PVC-Leitung 30040 blau, 5 m, H07V-K 1,5 mm² ist eine flexible Aderleitung, die für die innere Verdrahtung von elektrischen Anlagen und Komponenten konzipiert wurde.

Leitungstyp H07V-K
Querschnitt 1,5 mm²
Länge 5 m
Farbe blau
Konfektionierung beide Seiten glatt abgeschnitten

Produktmerkmale

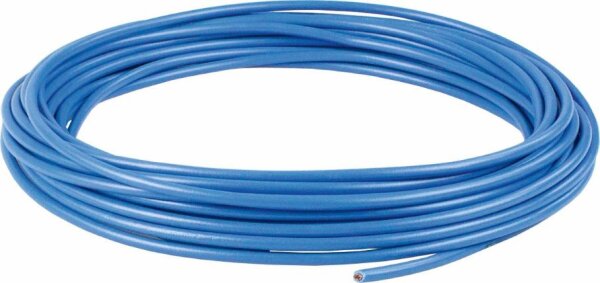

Die flexible Einzelader blau wird für eine einfache Handhabung als Ring gebunden geliefert. Um eine sofortige Weiterverarbeitung zu ermöglichen, sind die Enden der Leitung auf beiden Seiten bereits glatt abgeschnitten. Die Lieferung der as Schwabe PVC-Leitung erfolgt in einem Polybeutel, der mit einem entsprechenden Produktetikett versehen ist.

Technische Details

Spezifikation H07V-K
Isolierung PVC
Leitungsquerschnitt 1,5 mm²
Leitungslänge 5 m
Aderfarbe blau
Hersteller as - Schwabe GmbH
Herstellernummer 30040
Artikelnummer 30040-158

Anwendung und Einsatzbereiche

Diese Verdrahtungsleitung 1.5mm² flexibel ist für den Anschluss von elektrischen Betriebsmitteln vorgesehen. Die Anschlussleitung dient konkret der fachgerechten Verdrahtung von Steckdosen sowie der Installation von weiterem Elektrozubehör.

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist eine H07V-K 1,5mm² PVC Leitung genau?

Die Bezeichnung H07V-K beschreibt eine harmonisierte, PVC-isolierte Aderleitung mit feindrähtigem Leiter für feste Verlegung. Der Code lässt sich wie folgt aufschlüsseln:

H: Harmonisiert nach europäischer Norm (HAR-zertifiziert).
07: Definiert die Nennspannung von 450/750 Volt, was sie für die meisten Standard-Niederspannungsanwendungen in der Gebäude- und Industrieinstallation qualifiziert.
V: Steht für die Aderisolierung aus Polyvinylchlorid (PVC), die robust und langlebig ist.
K: Kennzeichnet den Leiteraufbau als feindrähtig (Klasse 5) für eine feste Verlegung. Diese hohe Flexibilität erleichtert die Installation erheblich.
1,5mm²: Gibt den Nennquerschnitt des Kupferleiters an. Dieser Querschnitt ist der Standard für Stromkreise, die mit 16 Ampere abgesichert werden, wie z.B. für Steckdosen und Beleuchtung.

Zusammenfassend ist die H07V-K 1,5mm² PVC Leitung von as - Schwabe ein hochwertiges und flexibles Verdrahtungskabel, das speziell für die sichere und normgerechte interne Verkabelung in Schaltschränken, Geräten und für die Installation in Leerrohren in trockenen Räumen entwickelt wurde.

Wofür wird die blaue Farbe bei dieser Aderleitung verwendet?

Die blaue Farbe dieser PVC Leitung H07V-K 1,5mm² ist kein zufälliges Designmerkmal, sondern folgt einer klaren normativen Vorgabe nach VDE 0293. In der Elektroinstallation wird die Farbe Blau eindeutig für die Kennzeichnung des Neutralleiters (N) verwendet. Die korrekte Identifizierung der Leiter ist für die Funktion und vor allem für die Sicherheit einer elektrischen Anlage von entscheidender Bedeutung. Durch die Verwendung der blauen Aderleitung blau für den Neutralleiter können Elektroinstallateure und Handwerker schnell und sicher die korrekte Verdrahtung vornehmen. Dies minimiert das Risiko von Installationsfehlern, die zu Fehlfunktionen, Kurzschlüssen oder sogar lebensgefährlichen Situationen führen können. Die normgerechte Farbcodierung ist somit ein wesentliches Qualitäts- und Sicherheitsmerkmal für professionelle Elektroarbeiten.

Welche Vorteile bietet die feindrähtige Kupferlitze (Klasse 5)?

Der entscheidende Vorteil eines feindrähtigen Leiters der Klasse 5, wie er in diesem H07V-K Verdrahtungskabel verwendet wird, liegt in seiner herausragenden Flexibilität. Im Gegensatz zu starren Drähten (Klasse 1) besteht der Leiter aus einer Vielzahl dünner Einzeldrähte aus Kupfer. Dies bietet professionellen Anwendern mehrere Vorteile:

Einfachere Installation: Das Kabel lässt sich mühelos durch Installationsrohre, Kabelkanäle und um Ecken biegen, ohne zu brechen oder zu knicken. Dies spart wertvolle Arbeitszeit, insbesondere bei komplexen Installationen im Schaltschrankbau oder in engen Bauräumen.
Bessere Kontaktierung: An Anschlussklemmen (z. B. Schraub- oder Federzugklemmen) sorgt die flexible Litze für einen großflächigen und sicheren Kontakt. Für eine optimale Verbindung wird die Verwendung von Aderendhülsen empfohlen.
Höhere Vibrationsfestigkeit: In Maschinen und Geräten, die Vibrationen ausgesetzt sind, ist die Gefahr eines Leiterbruchs bei feindrähtigen Leitungen deutlich geringer als bei starren Drähten.
Reduziertes Bruchrisiko: Die Flexibilität der Anschlussleitung minimiert das Risiko von Materialermüdung und Bruch bei der Verarbeitung und im Betrieb.

Diese hohe Biegsamkeit macht die as - Schwabe PVC Leitung zur ersten Wahl für alle Anwendungen, bei denen eine unkomplizierte und effiziente Verlegung gefordert ist.

Wo darf diese H07V-K Installationsleitung verwendet werden?

Die H07V-K 1,5mm² Installationsleitung ist für die geschützte, feste Verlegung in trockenen Innenräumen konzipiert. Die typischen und zulässigen Anwendungsgebiete für Profis umfassen:

In Installationsrohren: Die Verlegung auf, in und unter Putz in Leerrohren ist die klassische Anwendung in der Gebäudeinstallation.
Schaltschrank- und Verteilerbau: Sie ist das ideale Verdrahtungskabel für die interne Verkabelung von Sicherungsautomaten, Relais, Schützen und Reihenklemmen in Steuerungs- und Verteilerschränken.
In elektrischen Geräten und Maschinen: Für die interne Verdrahtung von Geräten, sofern sie vor mechanischer Beschädigung geschützt ist.
In Leuchten: Für die interne Verdrahtung von Beleuchtungskörpern und deren Anschlusskomponenten.

Wichtiger Hinweis: Eine direkte Verlegung im oder unter Putz ohne Schutzrohr ist für diese Einzelader 1,5mm² nicht zulässig. Ebenso ist sie nicht für die Verwendung im Freien, in feuchten oder nassen Räumen oder für die direkte Erdverlegung geeignet. Hierfür sind spezielle Kabeltypen wie z.B. NYM-J oder Erdkabel (NYY-J) zu verwenden.

Warum sollte ich die PVC Leitung von as - Schwabe anstelle eines günstigeren Produkts wählen?

Die Entscheidung für die PVC Leitung von as - Schwabe ist eine Investition in Sicherheit, Qualität und Effizienz, die sich für jeden Profi auszahlt. Die entscheidenden Vorteile gegenüber günstigeren Alternativen sind:

Geprüfte Sicherheit: Das as schwabe Kabel ist HAR-zertifiziert und entspricht den strengen VDE-Normen. Dies garantiert, dass die Isolationsstärke, der Kupferquerschnitt und das Brandverhalten (flammwidrig nach IEC 60332-1-2) verlässlich den Spezifikationen entsprechen. Bei Billigprodukten besteht oft das Risiko von Materialmängeln, die zu Überhitzung und Brandgefahr führen können.
Hochwertiges Material: as - Schwabe verwendet reines, blankes Kupfer für den feindrähtigen Leiter und hochwertiges PVC für die Isolation. Dies gewährleistet eine exzellente Leitfähigkeit und eine langlebige, robuste Isolierung gegen mechanische und elektrische Einflüsse.
Zeit- und Kostenersparnis: Die überlegene Flexibilität der Klasse-5-Litze erleichtert die Installation erheblich und spart wertvolle Arbeitszeit. Die Leitung lässt sich zudem sauber abisolieren und verarbeiten.
Verlässlichkeit: Als renommierter deutscher Hersteller steht as - Schwabe für gleichbleibend hohe Produktqualität. Sie können sich darauf verlassen, dass jede Lieferung den gleichen hohen Standards entspricht, was für professionelle Projekte unerlässlich ist.

Kurz gesagt: Mit dem Kabel von as - Schwabe kaufen Sie nicht nur eine Leitung, sondern die Gewissheit einer sicheren, normkonformen und langlebigen Elektroinstallation.

Für welche Stromkreise ist die Aderleitung 1,5mm² geeignet?

Ein Kabel mit 1,5mm² Querschnitt ist der Industriestandard für die meisten Licht- und Steckdosenstromkreise in der Gebäudeinstallation. Gemäß den VDE-Vorschriften kann eine Leitung mit diesem Querschnitt bei üblichen Verlegearten mit bis zu 16 Ampere (A) abgesichert werden. Die Nennspannung von 450/750 V deckt alle Anwendungen im herkömmlichen 230/400 V Niederspannungsnetz ab. Konkret bedeutet das, dass diese Aderleitung 1,5mm² blau ideal geeignet ist für:

Die Verdrahtung von Standard-Schutzkontaktsteckdosen.
Den Anschluss von Decken- und Wandleuchten.
Die Verkabelung von Lichtschaltern, Jalousieschaltern und anderen Bedienelementen.
Die interne Verdrahtung von Steuerstromkreisen in Schaltschränken.

Für Verbraucher mit höherer Leistung wie Elektroherde, Durchlauferhitzer oder bestimmte Industriemaschinen sind größere Leiterquerschnitte (z.B. 2,5mm² oder mehr) erforderlich.

Welche Normen und Zulassungen erfüllt dieses Verdrahtungskabel?

Die PVC Leitung H07V-K von as - Schwabe erfüllt eine Reihe wichtiger europäischer und deutscher Normen, die ihre hohe Qualität und Sicherheit für den professionellen Einsatz belegen. Die wichtigsten sind:

VDE 0285-525-2-31: Dies ist die grundlegende deutsche Produktnorm für PVC-isolierte Aderleitungen des Typs H07V-K, die alle technischen Anforderungen definiert.
HAR-Zertifizierung: Das "H" in H07V-K steht für "harmonisiert". Dieses Zertifikat bestätigt, dass die Leitung den einheitlichen europäischen Sicherheitsstandards entspricht und in vielen europäischen Ländern ohne weitere nationale Prüfung eingesetzt werden darf.
IEC 60228 / VDE 0295 Klasse 5: Diese Norm spezifiziert den Aufbau des feindrähtigen Kupferleiters und stellt die hohe Flexibilität sicher.
IEC 60332-1-2 / VDE 0482-332-1-2: Diese Norm beschreibt die Prüfung des Brandverhaltens. Sie bestätigt, dass die Leitung flammwidrig ist und im Brandfall die Flammenausbreitung entlang des Kabels nicht fördert.

Die Einhaltung dieser Normen gibt Ihnen als professionellem Anwender die Sicherheit, ein geprüftes und zuverlässiges Produkt zu verwenden, das den Anforderungen für eine abnahmefähige Elektroinstallation entspricht.

Ist der 5m Ring für professionelle Projekte ausreichend?

Der Kabel Ring 5m ist eine äußerst praktische Konfektionierung, die speziell auf die Bedürfnisse von Profis für bestimmte Aufgaben zugeschnitten ist. Während für komplette Neuinstallationen größere Einheiten wie 100m-Ringe oder Trommeln wirtschaftlicher sind, ist der 5m-Ring ideal für:

Reparaturarbeiten: Wenn nur ein kurzer Abschnitt einer beschädigten Leitung ausgetauscht werden muss.
Erweiterungen: Für das Hinzufügen einer einzelnen Steckdose oder Leuchte zu einer bestehenden Installation.
Schaltschrankbau: Für die interne Verdrahtung kleinerer Verteiler oder spezifischer Baugruppen, bei denen nur kurze Längen benötigt werden.
Service-Fahrzeuge: Als Standard-Material im Werkstattwagen, um für kleine Einsätze vor Ort gerüstet zu sein, ohne große, unhandliche Ringe mitführen zu müssen.

Die 5-Meter-Länge reduziert Materialverschwendung und Lagerkosten für Anwender, die nicht ständig große Mengen benötigen. Sie bietet eine flexible und kosteneffiziente Lösung für kleinere Projekte und Instandhaltungsaufgaben.

Für welche Temperaturbereiche ist die Aderleitung zugelassen?

Die zulässige Betriebstemperatur ist ein wichtiger Faktor für die Langlebigkeit und Sicherheit der Installation. Die H07V-K 1,5mm² PVC Leitung von as - Schwabe hat folgende spezifizierte Temperaturgrenzen:

Fest verlegt: -40 °C bis +70 °C. In diesem Temperaturbereich kann die Leitung nach der Installation dauerhaft betrieben werden, ohne dass die PVC-Isolierung spröde wird oder ihre schützenden Eigenschaften verliert.
Bewegt: +5 °C bis +70 °C. Dieser Bereich gilt während der Installation. Unter +5 °C sollte das Kabel nicht mehr stark gebogen oder bewegt werden, da die PVC-Isolierung an Flexibilität verliert und einreißen könnte.

Diese Werte zeigen, dass die Installationsleitung für alle Standardanwendungen in der Gebäude- und Schaltschranktechnik bestens geeignet ist. Sie deckt alle üblichen Umgebungstemperaturen in Wohn-, Gewerbe- und Industriebauten ab.
