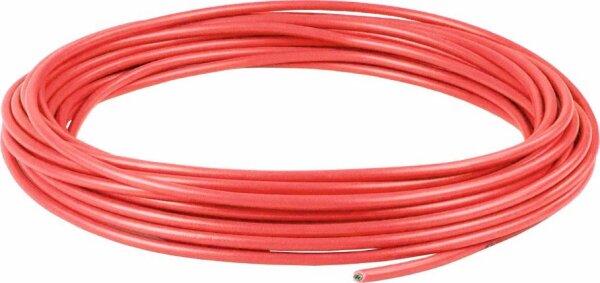

5m PVC-Leitung, rot - AS SCHWABE

Artikelnummer: 30044-158
GTIN: 4011160300448
HAN: 30044
Kategorie: AS SCHWABE Camping Zubehör
Hersteller: as - Schwabe GmbH

Die 5m lange, rote PVC-Leitung H07V-K von as - Schwabe mit 6,0mm² Querschnitt ist die ideale Anschlussleitung zur Verdrahtung von Steckdosen und Elektrozubehör.

Länge: 5 Meter
Typ: H07V-K 6,0mm²
Farbe: Rot
Beide Seiten glatt abgeschnitten

jetzt nur

14,94 €

inkl. 19% USt. , zzgl.

Alter Preis: 17,37 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

PVC-Leitung H07V-K 6mm² rot - Professionelle 5m Anschlussleitung

Die as - Schwabe PVC-Leitung H07V-K 6mm² in der Signalfarbe Rot ist eine hochflexible und robuste Einzelader-Anschlussleitung, die speziell für professionelle Elektroinstallationen konzipiert wurde. Mit einer praktischen Länge von 5 Metern und einem Leiterquerschnitt von 6,0 mm² bietet dieses Qualitätskabel die optimale Lösung für Verdrahtungsarbeiten, die eine hohe Strombelastbarkeit und mechanische Flexibilität erfordern. Gefertigt nach höchsten deutschen Qualitätsstandards, garantiert diese Verdrahtungsleitung maximale Sicherheit und eine langlebige Performance. Die feindrähtige Kupferlitze der Klasse 5 sorgt für eine exzellente Verarbeitbarkeit, selbst in engen Installationsumgebungen wie Schaltschränken oder Anschlussdosen, und macht dieses Produkt zur ersten Wahl für Elektriker und anspruchsvolle Heimwerker.

Dieses hochwertige Elektrokabel 6mm² erfüllt präzise die Anforderungen von Fachleuten aus Handwerk und Industrie. Die grundlegende Eigenschaft der Leitung, definiert durch die Norm H07V-K, ist ihre außergewöhnliche Flexibilität. Diese resultiert aus dem Aufbau des Leiters aus vielen dünnen Einzeldrähten aus blankem Kupfer. Im Gegensatz zu starren Installationsleitungen (NYM) lässt sich diese flexible 6mm² Verdrahtungsleitung mühelos in Leerrohren, Kabelkanälen und um komplexe Bauteile herum verlegen, ohne dass die Gefahr eines Aderbruchs besteht oder übermäßiger mechanischer Stress auf die Anschlusspunkte ausgeübt wird. Die robuste Isolierung aus Polyvinylchlorid (PVC) schützt die Kupferader zuverlässig vor äußeren Einflüssen wie Feuchtigkeit, Ölen, vielen Chemikalien und mechanischem Abrieb. Der Nennquerschnitt von 6,0 mm² ist entscheidend, denn er ermöglicht die sichere Übertragung hoher Ströme, wie sie beispielsweise bei der Zuleitung zu leistungsstarken Verbrauchern wie Elektroherden, Durchlauferhitzern oder CEE-Steckdosen in Werkstätten anfallen. Die rote Mantelfarbe dient der normgerechten und eindeutigen Kennzeichnung als Phasenleiter (L) in Drehstrom- und Wechselstromnetzen, was die Installationssicherheit maßgeblich erhöht und Fehlerquellen minimiert.

Die Einsatzmöglichkeiten für diese Anschlussleitung 6mm² rot sind vielfältig und decken ein breites Spektrum an professionellen Anwendungen ab. Ein zentrales Einsatzgebiet ist der Schaltschrank- und Steuerungsbau. Hier wird das Kabel flexibel 6mm² zur Verdrahtung von Hauptstromkreisen verwendet, beispielsweise zur Verbindung von Hauptschaltern, Leistungsschützen, Sicherungsautomaten und Klemmleisten. Die Flexibilität ist hier von unschätzbarem Wert, da sie eine saubere und platzsparende Kabelführung ermöglicht. In der klassischen Gebäudeinstallation dient die PVC-Leitung H07V-K 6mm² als ideales Kabel für Steckdosen Verdrahtung mit erhöhtem Leistungsbedarf, etwa für Kraftstromanschlüsse in Garagen oder für die Zuleitung zu Unterverteilungen. Auch im Maschinen- und Anlagenbau ist diese Leitung unverzichtbar für die interne Verkabelung von Motoren, Heizungen und anderen leistungsintensiven Komponenten. Selbst im Bereich der erneuerbaren Energien findet sie Anwendung, zum Beispiel zur Verbindung von Batteriebänken mit Wechselrichtern in Photovoltaik-Inselsystemen, wo hohe Gleichströme sicher geführt werden müssen.

Technische Daten der PVC-Leitung H07V-K 6mm²

Hersteller: as - Schwabe GmbH
Leitungstyp: H07V-K (Harmonisierte Aderleitung, PVC-isoliert, feindrähtig)
Nennquerschnitt: 6,0 mm²
Leiter-Material: Kupfer, blank, feindrähtig
Leiter-Klasse: Klasse 5 nach DIN VDE 0295 / IEC 60228
Isolierwerkstoff: Polyvinylchlorid (PVC), TI1 nach DIN VDE 0281-3
Aderfarbe: Rot
Länge: 5 Meter
Nennspannung Uo/U: 450/750 V
Prüfspannung: 2500 V AC
Maximale Betriebstemperatur (fest verlegt): +70 °C
Maximale Betriebstemperatur (bewegt): +70 °C
Minimale Betriebstemperatur (fest verlegt): -40 °C
Minimale Betriebstemperatur (bewegt): -5 °C
Außendurchmesser (ca.): 4,6 mm
Minimaler Biegeradius: 4 x Außendurchmesser
Flammwidrigkeit: Gemäß IEC 60332-1-2 / VDE 0482-332-1-2
Verpackungseinheit: Zum Ring gebunden im Polybeutel mit Etikett
Konfektionierung: Beide Seiten glatt und sauber abgeschnitten

Merkmale und Highlights der as - Schwabe Anschlussleitung

Exzellente Flexibilität: Der feindrähtige Aufbau (Klasse 5) ermöglicht eine einfache und schnelle Verlegung auch in komplexen und engen Installationsumgebungen.
Hohe Strombelastbarkeit: Der Querschnitt von 6,0 mm² ist für anspruchsvolle Anwendungen mit hohem Leistungsbedarf ausgelegt und bietet hohe Sicherheitsreserven.
Bewährte Markenqualität: Als Produkt von as - Schwabe steht diese PVC-Leitung für die Einhaltung strenger Normen, Langlebigkeit und maximale Betriebssicherheit.
Robuste PVC-Isolierung: Bietet hervorragenden Schutz gegen mechanische Beanspruchung, Abrieb, Öle und eine Vielzahl von Chemikalien.
Eindeutige Farbcodierung: Die rote Farbe gewährleistet eine normgerechte und sichere Identifikation als Phasenleiter in elektrischen Systemen.
Praktische Längeneinheit: Die 5-Meter-Rolle ist ideal für kleinere Projekte, Reparaturen oder Erweiterungen, wodurch unnötiger Kabelverschnitt vermieden wird.
Universelle Verwendbarkeit: Geeignet für die geschützte, feste Verlegung in trockenen Räumen, in Geräten, Schaltanlagen sowie in Rohren auf oder unter Putz.
Sofort einsatzbereit: Die Leitung wird sauber an beiden Enden abgeschnitten geliefert, was eine sofortige Weiterverarbeitung ohne zusätzliche Vorbereitungsschritte ermöglicht.

Relevante Anwendungsgebiete der Verdrahtungsleitung

Schaltschrankbau: Verdrahtung von Haupt- und Steuerstromkreisen, Verbindung von Leistungsschaltern, Klemmen und Frequenzumrichtern.
Gebäudeinstallation: Zuleitungen für Starkstromverbraucher (z.B. E-Herd, Sauna), Verkabelung von CEE-Steckdosen und Unterverteilungen.
Maschinen- und Anlagenbau: Interne Verkabelung von Maschinen, Motoren, Pumpen und Heizsystemen.
Automatisierungstechnik: Leistungsversorgung für Steuerungskomponenten und Antriebssysteme.
Fahrzeugbau und Caravan: Verkabelung von Hochstromkreisen in Wohnmobilen oder Sonderfahrzeugen (z.B. Ladebooster, Wechselrichter).
Erneuerbare Energien: Verbindungskabel in Photovoltaik- und Solaranlagen auf der Niederspannungsseite.
Event- und Bühnentechnik: Verkabelung von Leistungsverteilern und Dimmer-Packs.
Anspruchsvolle DIY-Projekte: Aufbau von leistungsstarken Stromversorgungen in Werkstätten oder Laboren.

Der entscheidende Mehrwert dieser as - Schwabe PVC-Leitung H07V-K 6mm² liegt in der kompromisslosen Qualität, die sich von vielen Konkurrenzprodukten abhebt. Während günstigere Alternativen oft an der Reinheit des Kupfers oder der Qualität des Isoliermaterials sparen, setzt as - Schwabe auf zertifizierte Materialien und eine präzise Fertigung nach VDE-Norm. Dies resultiert in einer konstant hohen Leitfähigkeit, geringeren Leistungsverlusten und einer deutlich höheren Alterungsbeständigkeit der Isolierung. Für den Installateur bedeutet die überlegene Flexibilität eine erhebliche Zeitersparnis und eine Reduzierung des Kraftaufwands bei der Montage. Die Investition in dieses Markenprodukt ist somit eine Investition in die Sicherheit und Langlebigkeit der gesamten elektrischen Anlage. Ein minderwertiges Stromkabel 6mm² kann im Betrieb überhitzen, brüchig werden und stellt eine ernsthafte Brandgefahr dar. Mit der Wahl dieses Kabels eliminieren Sie solche Risiken und stellen sicher, dass Ihre Installation auch nach Jahren noch zuverlässig und sicher funktioniert.

Für Ihre professionellen Elektroinstallationen, bei denen Sicherheit, Flexibilität und eine hohe Strombelastbarkeit entscheidend sind, ist diese PVC-Leitung H07V-K 6mm² von as - Schwabe die erstklassige und zuverlässige Wahl. Vertrauen Sie auf geprüfte Qualität und stellen Sie die Langlebigkeit Ihrer Projekte sicher. Bestellen Sie Ihre 5m Anschlussleitung 6mm² rot noch heute bei BAUSHOP-NRW.de und profitieren Sie von einem Produkt, das höchsten Ansprüchen gerecht wird.

Was ist eine PVC-Leitung H07V-K 6mm² genau?

Eine PVC-Leitung H07V-K 6mm² ist eine harmonisierte, hochflexible Einzelader-Leitung, die speziell für die professionelle Elektroinstallation entwickelt wurde. Die Abkürzung H07V-K steht für:

H: Harmonisiert nach europäischer Norm.
07: Nennspannung von 450/750 Volt.
V: Isolierung aus Polyvinylchlorid (PVC).
K: Feindrähtiger Leiter (Klasse 5) für flexible Anwendungen.

Der Querschnitt von 6,0 mm² definiert die Dicke der Kupferader und ist entscheidend für die hohe Strombelastbarkeit, die für leistungsstarke Verbraucher erforderlich ist. Diese Verdrahtungsleitung von as - Schwabe ist somit eine robuste und flexible Lösung für die sichere Energieübertragung in Schaltschränken, Geräten und bei der Gebäudeinstallation.

Wofür wird die rote as - Schwabe PVC-Leitung mit 6mm² Querschnitt hauptsächlich verwendet?

Diese Anschlussleitung 6mm² rot ist aufgrund ihrer hohen Flexibilität und Strombelastbarkeit vielseitig einsetzbar, insbesondere in professionellen Umgebungen. Die Hauptanwendungsgebiete sind:

Schaltschrankbau: Zur Verdrahtung von Hauptstromkreisen, zum Beispiel zur Verbindung von Hauptschaltern, Sicherungen und Klemmleisten.
Gebäudeinstallation: Als Zuleitung für leistungsstarke Verbraucher wie Elektroherde, Durchlauferhitzer oder Saunen sowie zur Verkabelung von CEE-Starkstromsteckdosen.
Maschinen- und Anlagenbau: Für die interne Verkabelung von Motoren, Pumpen und anderen Komponenten, die einen hohen Anlaufstrom oder Dauerstrom benötigen.
Fahrzeug- und Caravan-Ausbau: Ideal zur Verbindung von Batterien, Ladeboostern und Wechselrichtern, wo hohe Ströme sicher geführt werden müssen.
Erneuerbare Energien: In Photovoltaik-Anlagen zur Verkabelung auf der Niederspannungsseite zwischen Batteriebänken und Wechselrichtern.

Die rote Farbe kennzeichnet die Leitung üblicherweise als Phasenleiter (L) und sorgt für eine normgerechte und sichere Installation.

Warum sollte ich eine flexible H07V-K Leitung anstelle einer starren NYM-Leitung verwenden?

Die Entscheidung zwischen einer flexiblen H07V-K Leitung und einer starren Installationsleitung (z.B. NYM) hängt vom Einsatzort ab. Die Hauptvorteile der flexiblen as - Schwabe H07V-K 6mm² sind:

Einfachere Verlegung: Der feindrähtige Aufbau (Klasse 5) macht das Kabel flexibel 6mm² extrem biegsam. Es lässt sich mühelos durch Leerrohre ziehen und in engen Bauräumen wie Schaltschränken oder Anschlussdosen verlegen, ohne zu knicken oder zu brechen.
Vibrationsbeständigkeit: In Maschinen, Fahrzeugen oder Anlagen, die Vibrationen ausgesetzt sind, verhindert die Flexibilität einen Aderbruch an den Anschlussklemmen, was die Betriebssicherheit deutlich erhöht.
Platzersparnis: Dank des kleineren Biegeradius ermöglicht die Leitung eine kompaktere und sauberere Kabelführung.

Eine starre NYM-Leitung wird hingegen typischerweise für die feste Verlegung unter Putz in der allgemeinen Hausinstallation verwendet. Für die interne Verdrahtung von Geräten, Schaltschränken oder bei komplexen Kabelführungen ist die H07V-K Verdrahtungsleitung die überlegene Wahl.

Welche Vorteile bietet die Markenqualität von as - Schwabe bei diesem Elektrokabel?

Die Wahl eines as - Schwabe Kabels bedeutet eine Investition in maximale Sicherheit, Langlebigkeit und professionelle Performance. Die entscheidenden Qualitätsmerkmale sind:

Normenkonformität: Die Leitung wird präzise nach höchsten deutschen und europäischen Normen (z.B. VDE 0281-3) gefertigt, was eine konstant hohe Qualität und Sicherheit garantiert.
Hochwertige Materialien: as - Schwabe verwendet reines, blankes Kupfer für den Leiter, was eine optimale Leitfähigkeit und geringe Leistungsverluste sicherstellt. Die PVC-Isolierung (TI1) ist robust, abriebfest und beständig gegen Öle und viele Chemikalien.
Überlegene Verarbeitung: Die exzellente Flexibilität der feindrähtigen Litze (Klasse 5) erleichtert die Installation erheblich, spart Zeit und reduziert das Risiko von Materialermüdung oder Aderbruch.
Geprüfte Sicherheit: Mit einer Prüfspannung von 2500 V und einer Nennspannung von 450/750 V bietet dieses Stromkabel 6mm² hohe Sicherheitsreserven für anspruchsvolle Anwendungen.

Im Gegensatz zu günstigeren Alternativen vermeiden Sie mit der geprüften Qualität von as - Schwabe Risiken wie Überhitzung, Isolationsbrüche und die damit verbundene Brandgefahr.

Wie hoch ist die maximale Strombelastbarkeit der 6mm² Anschlussleitung?

Die maximale Strombelastbarkeit einer PVC-Leitung H07V-K 6mm² hängt von mehreren Faktoren ab, wie der Umgebungstemperatur und der Verlegeart (z.B. frei in der Luft, im Rohr, gebündelt). Gemäß den gängigen VDE-Normen kann man von folgenden Richtwerten für eine einzelne Ader bei einer Umgebungstemperatur von 30 °C ausgehen:

Verlegung im Installationsrohr auf oder in der Wand: ca. 34 Ampere
Freie Verlegung in der Luft: ca. 46 Ampere

Diese Werte stellen sicher, dass die maximale Betriebstemperatur von +70 °C an der Leiterisolierung nicht überschritten wird. Für eine präzise Dimensionierung und Absicherung ist es zwingend erforderlich, die geltenden Normen (z.B. DIN VDE 0298-4) zu konsultieren und die Installation von einer qualifizierten Elektrofachkraft durchführen zu lassen. Die as - Schwabe 6mm² Leitung bietet dank ihrer hochwertigen Materialien die notwendige Sicherheit für hohe Belastungen.

Ist diese 6mm² Verdrahtungsleitung für die Verlegung im Freien oder in feuchten Räumen geeignet?

Nein, die PVC-Leitung H07V-K 6mm² ist für die feste und geschützte Verlegung in trockenen Räumen konzipiert. Sie ist nicht für die direkte Verlegung im Freien, im Erdreich oder in dauerhaft nassen Umgebungen zugelassen. Die PVC-Isolierung bietet zwar Schutz vor Feuchtigkeit und Chemikalien, ist aber nicht UV-beständig und nicht für permanente Wassereinwirkung ausgelegt. Die zulässigen Einsatzbereiche sind:

In trockenen Räumen, in Geräten, Schalt- und Verteileranlagen.
In Installationsrohren, die auf oder unter Putz verlegt sind.
Für die interne Verdrahtung von Maschinen und Leuchten.

Für Außenanwendungen oder Feuchträume müssen spezielle Kabeltypen wie z.B. NYY-J (Erdkabel) oder H07RN-F (Gummischlauchleitung) verwendet werden.

Warum ist die Aderfarbe Rot und welche Bedeutung hat sie in der Elektroinstallation?

Die rote Aderfarbe dieser Einzelader rot dient der eindeutigen und normgerechten Identifikation in elektrischen Systemen. In der Praxis hat die Farbe Rot folgende Bedeutungen:

Phasenleiter (L): In Wechsel- und Drehstromnetzen wird Rot häufig als Farbe für einen der Außenleiter (Phasen) verwendet, neben Braun, Schwarz oder Grau. Eine klare Farbcodierung ist essenziell, um Installationsfehler zu vermeiden und die Sicherheit zu gewährleisten.
Pluspol (+) in Gleichstromsystemen: Insbesondere im Niederspannungsbereich, wie z.B. bei Photovoltaik-Anlagen oder im Fahrzeugbau, wird Rot standardmäßig zur Kennzeichnung der positiven Leitung (+ Pol) verwendet.

Durch die Verwendung der roten Anschlussleitung 6mm² stellen professionelle Installateure sicher, dass die Verkabelung übersichtlich, nachvollziehbar und konform mit den geltenden Vorschriften ist. Dies minimiert das Risiko von Verwechslungen und potenziellen Gefahren.

Was bedeutet "feindrähtig" (Klasse 5) und welche praktischen Vorteile hat das bei der Installation?

"Feindrähtig" nach Leiter-Klasse 5 (gemäß DIN VDE 0295) bedeutet, dass der Kupferleiter nicht aus einem einzelnen, starren Draht besteht, sondern aus einer Vielzahl von sehr dünnen Einzeldrähten, die zu einer Litze verseilt sind. Dies verleiht dem Kabel flexibel 6mm² seine charakteristische hohe Biegsamkeit. Die praktischen Vorteile für den Installateur sind erheblich:

Zeitersparnis: Die Leitung lässt sich schneller und mit weniger Kraftaufwand verlegen, insbesondere in verwinkelten Kabelkanälen oder voll bestückten Schaltschränken.
Reduziertes Bruchrisiko: Die Gefahr eines Aderbruchs durch häufiges Biegen oder Vibrationen ist im Vergleich zu starren Leitern minimal.
Bessere Kontaktierung: Beim Anschluss an Klemmen passt sich die Litze besser an und sorgt für eine großflächige, sichere Verbindung, insbesondere bei Verwendung von Aderendhülsen.
Geringerer Biegeradius: Die Leitung kann enger gebogen werden (minimaler Biegeradius 4x Außendurchmesser), was eine platzsparende Installation ermöglicht.

Diese Eigenschaften machen die H07V-K 6mm² Verdrahtungsleitung zur ersten Wahl für alle Anwendungen, bei denen Flexibilität und einfache Verarbeitung gefordert sind.

Kann ich dieses Kabel für die Verdrahtung einer CEE-Steckdose (Starkstrom) verwenden?

Ja, die as - Schwabe PVC-Leitung H07V-K 6mm² ist sehr gut für die Verdrahtung von CEE-Steckdosen (z.B. 16A oder 32A) geeignet. Der Querschnitt von 6,0 mm² bietet die notwendige Strombelastbarkeit, um die hohen Leistungen, die über Starkstromanschlüsse übertragen werden, sicher zu bewältigen. Bei der Kabel für Steckdosen Verdrahtung im CEE-Bereich ist dieses Elektrokabel 6mm² ideal, um die Zuleitung von der Unterverteilung zur CEE-Steckdose zu realisieren oder um die interne Verdrahtung in einem mobilen Stromverteiler vorzunehmen. Die rote Farbe eignet sich perfekt zur Kennzeichnung einer der drei Phasen (L1, L2, L3). Für einen vollständigen CEE-Anschluss benötigen Sie zusätzlich Adern in anderen Farben (z.B. braun, schwarz/grau, blau für den Neutralleiter und grün-gelb für den Schutzleiter). Die Installation muss stets von einer Elektrofachkraft nach den geltenden VDE-Vorschriften ausgeführt werden.

Wie wird die 5m PVC-Leitung geliefert und ist sie sofort einsatzbereit?

Die PVC Leitung 5m von as - Schwabe wird praxisgerecht und montagefreundlich geliefert. Sie erhalten das Kabel als Ring gebunden, verpackt in einem Polybeutel mit einem aussagekräftigen Etikett, das alle wichtigen technischen Daten wie Typ (H07V-K), Querschnitt (6,0 mm²) und Länge (5 m) enthält. Ein wesentlicher Vorteil für den professionellen Einsatz ist, dass die Leitung an beiden Seiten glatt und sauber abgeschnitten ist. Sie ist somit sofort einsatzbereit und kann ohne weitere Vorbereitungsschritte wie das Abisolieren von Mänteln direkt weiterverarbeitet werden. Dies spart wertvolle Zeit bei der Installation. Die Längeneinheit von 5 Metern ist ideal für kleinere Projekte, Reparaturen oder Erweiterungen und hilft, unnötigen Kabelverschnitt zu vermeiden.
