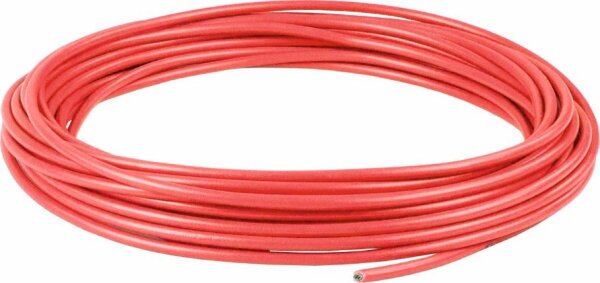

5m PVC-Leitung, rot - AS SCHWABE

Die rote PVC-Leitung H07V-K von as - Schwabe ist ideal für die Verdrahtung von Steckdosen und Elektrozubehör. Die flexible 5m Aderleitung mit einem Querschnitt von 2,5mm² ist an beiden Enden für eine einfache Installation glatt abgeschnitten.

Länge: 5 Meter
Querschnitt: 2,5 mm²
Typ: H07V-K
jetzt nur
8,63 €
inkl. 19% USt. , zzgl. Versand
Alter Preis: 10,03 €
Rabatt: 14%
Versandkosten (SCH): 15.00 €
Stk
Beschreibung

H07V-K 2,5mm² PVC Leitung – Flexible 5m Verdrahtungsleitung in Rot

Die H07V-K 2,5mm² PVC Leitung von as - Schwabe in leuchtendem Rot ist eine erstklassige, flexible Einzelader für professionelle Elektroinstallationen. Mit einer praktischen Länge von 5 Metern und einem Leiterquerschnitt von 2,5mm² ist diese Anschlussleitung optimal für die sichere Verdrahtung von Steckdosen, Schaltern, Leuchten und in Schaltschränken geeignet. Die hochwertige PVC-Isolierung schützt den feindrähtigen Kupferleiter zuverlässig vor äußeren Einflüssen und gewährleistet eine hohe Langlebigkeit. Dank der VDE-Zertifizierung entspricht dieses flexible Kabel 2,5mm² höchsten Sicherheitsstandards und bietet Elektrikern sowie anspruchsvollen Heimwerkern die notwendige Zuverlässigkeit für eine fachgerechte und sichere Installation.

Diese Verdrahtungsleitung wurde speziell entwickelt, um die Anforderungen von modernen Elektroinstallationen zu erfüllen. Die zentrale Eigenschaft ist ihre enorme Flexibilität, die durch den Aufbau des Leiters aus feinen Kupferdrähten (Klasse 5) erreicht wird. Dies erleichtert die Verlegung in engen Elektroinstallationsrohren, komplexen Abzweigdosen oder dicht bestückten Schaltschränken erheblich. Für den Installateur bedeutet dies eine deutliche Zeitersparnis und eine geringere physische Belastung, da sich die Aderleitung 2,5mm² mühelos und ohne hohen Kraftaufwand biegen und positionieren lässt. Die robuste Ummantelung aus Polyvinylchlorid (PVC) bietet nicht nur eine exzellente elektrische Isolation, sondern ist auch widerstandsfähig gegen Abrieb, Öle und viele Chemikalien. Die rote Signalfarbe der PVC Leitung rot dient der klaren Kennzeichnung, beispielsweise als geschalteter Leiter (Lampendraht) oder für spezifische Steuerstromkreise, was die Übersichtlichkeit und Sicherheit der gesamten Installation maßgeblich erhöht und spätere Wartungsarbeiten vereinfacht.

Die Einsatzmöglichkeiten dieser hochwertigen H07V-K 2,5mm² PVC Leitung sind äußerst vielfältig und decken ein breites Spektrum an professionellen und privaten Projekten ab. Ein primäres Anwendungsfeld ist die klassische Gebäudeinstallation. Hier wird das Kabel für die Steckdosen Verdrahtung innerhalb von Leerrohren verwendet, um von der Abzweigdose die Verbindung zur Steckdose oder zum Lichtschalter herzustellen. In der Schaltschrank- und Steuerungstechnik ist diese flexible Anschlussleitung unverzichtbar. Sie dient der internen Verdrahtung von Sicherungsautomaten, Relais, Schützen und Klemmenblöcken. Die Flexibilität ermöglicht eine saubere und platzsparende Kabelführung, selbst in kompakten Gehäusen. Ebenso findet das Stromkabel 2,5mm² rot Anwendung im Maschinen- und Anlagenbau zur Verkabelung von internen elektrischen Komponenten. Für Heimwerker ist der 5-Meter-Ring ideal, um eine zusätzliche Steckdose im Hobbykeller zu installieren, eine Deckenlampe anzuschließen oder Reparaturen an der Hauselektrik sicher und normgerecht durchzuführen.

Technische Spezifikationen der H07V-K 2,5mm² PVC Leitung

  • Hersteller: as - Schwabe GmbH
  • Artikeltyp: PVC-Aderleitung / Verdrahtungsleitung
  • Leitungs-Typenkurzzeichen: H07V-K nach DIN EN 50525-2-31 (VDE 0285-525-2-31)
  • Nennspannung Uo/U: 450/750 V
  • Prüfspannung: 2500 V AC
  • Leiter-Nennquerschnitt: 2,5 mm²
  • Leiter-Material: Blankes Kupfer, feindrähtig
  • Leiter-Klasse: Klasse 5 nach IEC 60228 / VDE 0295
  • Ader-Isolation: Mischung aus Polyvinylchlorid (PVC), Typ TI1
  • Isolationsfarbe: Rot (ähnlich RAL 3000)
  • Länge: 5 Meter, als Ring gebunden
  • Außendurchmesser (ca.): 3,4 mm
  • Zulässige Betriebstemperatur (fest verlegt): -40 °C bis +70 °C
  • Zulässige Betriebstemperatur (bewegt): -5 °C bis +70 °C
  • Zulässige Leitertemperatur: max. +70 °C
  • Minimaler Biegeradius (bestimmungsgemäße Verwendung): 4 x Außendurchmesser
  • Flammwidrigkeit: Gemäß IEC 60332-1-2 / VDE 0482-332-1-2
  • Konformität: VDE-registriert, HAR-harmonisiert, CE, RoHS-konform
  • Verpackung: Im Polybeutel mit informativem Etikett

Herausragende Merkmale der as - Schwabe Anschlussleitung

  • Exzellente Flexibilität: Der feindrähtige Aufbau (Klasse 5) ermöglicht eine mühelose und schnelle Verlegung auch in komplexen und engen Installationsumgebungen.
  • Geprüfte VDE-Sicherheit: Die Zertifizierung garantiert die Einhaltung strengster deutscher und europäischer Sicherheitsnormen für maximalen Schutz.
  • Langlebige PVC-Isolierung: Die robuste Ummantelung schützt zuverlässig vor mechanischer Belastung, Feuchtigkeit, Ölen und Chemikalien.
  • Eindeutige Farbcodierung: Die signalrote Farbe der PVC Leitung erleichtert die Identifizierung in Schaltungen und erhöht die Installationssicherheit.
  • Praktische Ring-Verpackung: Die 5m Leitung ist ideal für kleinere Projekte, reduziert Kabelabfall und ist einfach zu lagern und zu transportieren.
  • Sofort einsatzbereit: Beide Enden der Leitung sind glatt und sauber abgeschnitten, was eine schnelle Weiterverarbeitung mit Aderendhülsen oder Klemmen ermöglicht.
  • Deutsche Markenqualität: as - Schwabe steht für jahrzehntelange Erfahrung und höchste Produktqualität im Bereich der Elektrotechnik.

Vielseitige Anwendungsgebiete für die PVC Leitung H07V-K 2,5mm²

  • Gebäudeinstallation: Sichere und normgerechte Verdrahtung in trockenen Räumen, ideal für die Verlegung in Elektroinstallationsrohren unter und auf Putz.
  • Schaltschrankbau: Präzise und saubere interne Verdrahtung von elektrischen Verteilern, Steuerungs- und Regelungsanlagen.
  • Geräte- und Maschinenbau: Flexible Verkabelung von elektrischen und elektronischen Baugruppen in Maschinen und industriellen Anlagen.
  • Heimwerker & DIY: Perfekte Einzelader 2,5mm² für Projekte wie die Installation von Steckdosen, Schaltern, Lampen oder die Erweiterung bestehender Stromkreise.
  • Modellbau und Prototyping: Zuverlässige Stromversorgung für anspruchsvolle Modelle und Testaufbauten im Niederspannungsbereich.
  • Beleuchtungstechnik: Anschluss und Verkabelung von Leuchten und Beleuchtungssystemen in Wohn- und Gewerbeimmobilien.

Der entscheidende Mehrwert dieser as - Schwabe H07V-K 2,5mm² Leitung liegt in der kompromisslosen Qualität und Sicherheit, die sie gegenüber günstigeren, oft nicht zertifizierten Konkurrenzprodukten bietet. Während No-Name-Kabel häufig minderwertiges Kupfer oder eine unzureichende Isolationsdicke aufweisen, was zu Überhitzung und im schlimmsten Fall zu Kabelbränden führen kann, garantiert die VDE-Zertifizierung dieses Produkts die Einhaltung aller relevanten Sicherheitsstandards. Der feindrähtige Aufbau spart im Vergleich zu starren Drähten (H07V-U) wertvolle Installationszeit und schont das Material, da die Gefahr eines Leiterbruchs bei Biegung minimiert wird. Die Investition in eine hochwertige as schwabe Leitung ist somit eine Investition in die Sicherheit Ihrer Immobilie und die Langlebigkeit Ihrer Elektroinstallation. Sie erhalten ein Produkt, das nicht nur funktioniert, sondern auch langfristig zuverlässig und sicher ist.

Verlassen Sie sich auf die geprüfte Markenqualität von as - Schwabe und stellen Sie die maximale Sicherheit und Effizienz Ihrer Elektroinstallationen sicher. Diese flexible und hochbelastbare H07V-K 2,5mm² PVC Leitung ist die professionelle Wahl für jedes Projekt, bei dem keine Kompromisse eingegangen werden dürfen. Bestellen Sie Ihre benötigte 5m Anschlussleitung jetzt einfach und bequem bei BAUSHOP-NRW.de und realisieren Sie Ihr Vorhaben mit erstklassigem Material.

Angaben zur Produktsicherheit
Herstellerinformationen:
as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist eine H07V-K 2,5mm² PVC Leitung?

Eine H07V-K 2,5mm² PVC Leitung ist eine harmonisierte, flexible Einzelader für professionelle Elektroinstallationen. Es handelt sich um eine Verdrahtungsleitung mit einem Leiter aus feindrähtigem Kupfer der Klasse 5 und einem Nennquerschnitt von 2,5 mm². Die Ader-Isolation besteht aus robustem Polyvinylchlorid (PVC). Diese flexible Anschlussleitung von as - Schwabe ist VDE-zertifiziert und für eine Nennspannung von 450/750 V ausgelegt, was sie zur idealen Wahl für die sichere und normgerechte Verkabelung in Schaltschränken, Leerrohren und Geräten macht.

Wofür wird die rote H07V-K 2,5mm² Leitung typischerweise verwendet?

Die rote Farbe dieser PVC Leitung dient der eindeutigen Kennzeichnung von Leitern in einer elektrischen Installation. In der Praxis wird die H07V-K 2,5mm² rot häufig als geschalteter Leiter (sogenannter Lampendraht) zwischen einem Schalter und einer Leuchte verwendet. Darüber hinaus findet sie im Schaltschrank- und Steuerungsbau Anwendung zur Verdrahtung von spezifischen Steuerstromkreisen oder Signalleitungen. Die klare Farbgebung erhöht die Übersichtlichkeit und Sicherheit, insbesondere bei komplexen Schaltungen, und erleichtert zukünftige Wartungs- und Prüfarbeiten erheblich.

Was bedeutet die genaue Typenbezeichnung H07V-K?

Die Bezeichnung H07V-K ist ein europaweit harmonisiertes Kurzzeichen nach DIN EN 50525-2-31 und gibt exakte Auskunft über die Eigenschaften der Leitung:
  • H: Steht für "harmonisiert", was bedeutet, dass die Leitung europaweiten Normen entspricht.
  • 07: Gibt die Nennspannung an, in diesem Fall Uo/U 450/750 Volt.
  • V: Bezeichnet das Isolationsmaterial, hier Polyvinylchlorid (PVC).
  • K: Kennzeichnet die Leiterklasse als feindrähtig (Klasse 5 nach VDE 0295) für flexible Verlegung.
Diese Kennzeichnung garantiert, dass Sie eine geprüfte und für professionelle Anwendungen spezifizierte Aderleitung 2,5mm² erhalten.

Was ist der Unterschied zwischen einer flexiblen H07V-K und einer starren H07V-U Leitung?

Der Hauptunterschied liegt im Aufbau des Kupferleiters und der damit verbundenen Flexibilität:
  • H07V-K (flexibel): Besteht aus vielen dünnen, feinen Kupferdrähten (feindrähtig, Klasse 5). Diese Aderleitung 2,5mm² ist sehr biegsam und lässt sich leicht in Leerrohren mit vielen Kurven, in engen Schaltschränken oder bei der Geräteeinbauverdrahtung verlegen. Dies spart wertvolle Installationszeit. Für den Anschluss an Schraubklemmen ist die Verwendung von Aderendhülsen zwingend erforderlich.
  • H07V-U (starr): Besitzt einen einzigen, massiven Kupferdraht (eindrähtig, Klasse 1). Diese Leitung ist steif und für die feste Verlegung auf, in und unter Putz konzipiert, bei der keine engen Biegeradien erforderlich sind.
Für die meisten Anwendungen im Schaltschrankbau und bei der Installation in Leerrohren ist das flexible Kabel 2,5mm² vom Typ H07V-K die deutlich montagefreundlichere und professionellere Wahl.

Wo darf diese H07V-K 2,5mm² PVC Leitung verlegt werden?

Diese VDE-zertifizierte Einzelader 2,5mm² ist für die geschützte, feste Verlegung in trockenen Räumen zugelassen. Typische Einsatzorte sind:
  • In Elektroinstallationsrohren: Sowohl auf, in als auch unter Putz.
  • In Schaltschränken: Für die interne Verdrahtung von elektrischen Verteilern und Steuerungsanlagen.
  • In Geräten und Maschinen: Zur geschützten internen Verkabelung von elektrischen Komponenten.
  • In und an Leuchten: Für den Anschluss und die Verdrahtung.
Die Leitung darf nicht direkt im Putz, in feuchten oder nassen Räumen oder ungeschützt im Freien verlegt werden.

Warum sollte ich eine H07V-K Leitung von as - Schwabe wählen?

Die Wahl einer as - Schwabe Leitung bedeutet eine Entscheidung für kompromisslose Sicherheit und Qualität. Als renommierter deutscher Markenhersteller garantiert as - Schwabe die Einhaltung höchster Standards. Die VDE-Zertifizierung dieser H07V-K 2,5mm² Leitung versichert Ihnen, dass alle normativen Anforderungen an Leiterquerschnitt, Isolationsdicke und Materialbeschaffenheit erfüllt sind. Dies schützt vor Überhitzung und Brandgefahr, die bei minderwertigen, nicht zertifizierten Produkten auftreten können. Sie investieren in die Langlebigkeit Ihrer Elektroinstallation und die Sicherheit Ihrer Mitarbeiter und Ihres Eigentums.

Wie hoch ist die maximale Strombelastbarkeit der H07V-K 2,5mm² Leitung?

Die Strombelastbarkeit einer Aderleitung 2,5mm² hängt von der Verlegeart, der Umgebungstemperatur und der Bündelung mit anderen Leitungen ab. Gemäß der Norm VDE 0298-4 können als Richtwerte bei einer Umgebungstemperatur von 30 °C folgende Werte angenommen werden:
  • Verlegung in einem Installationsrohr in einer wärmegedämmten Wand (Verlegeart A2): ca. 19,5 A
  • Verlegung in einem Installationsrohr auf einer Wand (Verlegeart B2): ca. 26 A
Für die Absicherung von Steckdosenstromkreisen mit 16 A ist der Querschnitt von 2,5 mm² in der Gebäudeinstallation der etablierte Standard. Für exakte Berechnungen in industriellen Anwendungen sind stets die spezifischen Projektbedingungen und die relevanten Normen zu berücksichtigen.

Wann muss ich bei der Verarbeitung dieser Leitung Aderendhülsen verwenden?

Bei der Verwendung von feindrähtigen Leitungen wie dieser H07V-K 2,5mm² ist der Einsatz von Aderendhülsen fast immer zwingend erforderlich, wenn die Ader an einer Schraubklemme (z.B. in Sicherungsautomaten, Steckdosen, Schaltern oder Reihenklemmen) angeschlossen wird. Die Aderendhülse fasst die feinen Kupferdrähte zu einem kompakten Stift zusammen. Dies verhindert, dass sich einzelne Drähte abspreizen, was zu unsicheren Klemmverbindungen, erhöhten Übergangswiderständen und gefährlicher Hitzeentwicklung führen kann. Die Verwendung von Aderendhülsen gewährleistet eine dauerhaft sichere und normgerechte elektrische Verbindung.

Welche Vorteile bietet die praktische 5-Meter-Ring-Verpackung?

Die 5m Leitung im Ring ist speziell auf die Bedürfnisse von Profis für kleinere Aufgaben zugeschnitten. Die Vorteile sind:
  • Bedarfsgerecht: Ideal für Reparaturen, Erweiterungen oder einzelne Installationen, wie den Anschluss einer zusätzlichen Steckdose oder einer neuen Leuchte.
  • Wirtschaftlich: Sie kaufen nur die Menge, die Sie wirklich benötigen. Dies reduziert Materialüberschuss und senkt die Projektkosten.
  • Handlich: Der kleine Ring ist leicht zu transportieren und zu lagern, perfekt für den Servicekoffer oder die Werkstatt.
  • Effizient: Die PVC Leitung 5m rot ist sofort einsatzbereit und vermeidet das umständliche Abrollen und Ablängen von einer großen Trommel.

Welchen minimalen Biegeradius muss ich bei der Installation beachten?

Der minimal zulässige Biegeradius für diese flexible H07V-K 2,5mm² Verdrahtungsleitung beträgt bei bestimmungsgemäßer, fester Verlegung das 4-fache des Außendurchmessers (4 x D). Bei einem ungefähren Außendurchmesser von 3,4 mm entspricht dies einem minimalen Biegeradius von ca. 13,6 mm. Die Einhaltung dieses Wertes ist entscheidend, um eine Beschädigung der Kupferlitzen oder der PVC-Isolierung zu vermeiden und somit die elektrische Sicherheit und langfristige Zuverlässigkeit der Installation zu gewährleisten.

Ist diese as - Schwabe Leitung für die Verdrahtung von Steckdosen geeignet?

Ja, absolut. Das Stromkabel 2,5mm² rot vom Typ H07V-K ist hervorragend für die Verdrahtung von Steckdosen in der Gebäudeinstallation geeignet. Der Querschnitt von 2,5 mm² ist in Deutschland der Standard für Stromkreise, die mit 16 Ampere abgesichert werden. Für eine vollständige Steckdosen Verdrahtung werden diese Einzeladern (typischerweise Phase, Neutralleiter und Schutzleiter in den entsprechenden Farben) in ein Leerrohr eingezogen, das von einer Abzweigdose zur Steckdose führt. Die hohe Flexibilität der Leitung erleichtert das Einziehen in die Rohre erheblich.
