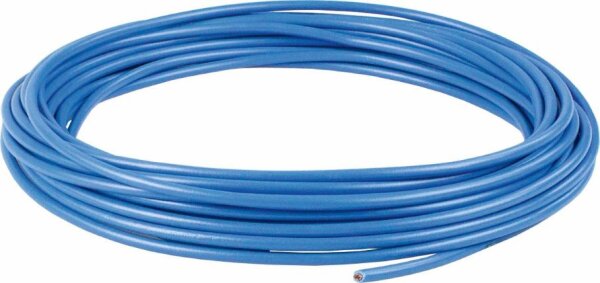

5m PVC-Leitung, blau - AS SCHWABE

Artikelnummer: 30045-158
GTIN: 4011160300455
HAN: 30045
Kategorie: AS SCHWABE Camping Zubehör
Hersteller: as - Schwabe GmbH

Die 5m lange, blaue PVC-Leitung von as - Schwabe ist eine flexible H07V-K Einzelader mit 6,0mm² Querschnitt. Sie eignet sich ideal für die fachgerechte Verdrahtung von Steckdosen und weiterem Elektrozubehör.
- Länge: 5 Meter
- Typ: H07V-K 6,0mm²
- Flexibel & hochwertig

jetzt nur

14,64 €

inkl. 19% USt. , zzgl.

Alter Preis: 17,02 €

Rabatt: 14%

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

H07V-K 6mm² PVC-Leitung 5m – Flexible Einzelader 6mm² in Blau

Die as - Schwabe H07V-K 6mm² PVC-Leitung ist eine hochflexible, einadrige Verdrahtungsleitung in der Signalfarbe Blau, konzipiert für professionelle Elektroinstallationen. Mit einem Nennquerschnitt von 6,0mm² und einer praktischen Länge von 5 Metern eignet sich diese Einzelader ideal für die interne Verdrahtung von Schaltschränken, die Anbindung von Steckdosen oder die Verkabelung innerhalb von Geräten und Leuchten. Der feindrähtige Aufbau aus reinem Kupfer (Klasse 5) garantiert eine exzellente Leitfähigkeit und eine mühelose Verlegung, selbst in komplexen und engen Installationsumgebungen. Die robuste PVC-Isolierung schützt zuverlässig vor mechanischen und elektrischen Einflüssen und gewährleistet eine lange Lebensdauer und höchste Betriebssicherheit.

Dieses hochwertige Produkt wurde speziell für die anspruchsvollen Bedürfnisse von Elektrofachkräften, Installateuren, Schaltschrankbauern und ambitionierten Heimwerkern entwickelt. Der Bedarf liegt hier in einer zuverlässigen, normgerechten und einfach zu verarbeitenden Aderleitung für feste, aber geschützte Installationen. Die H07V-K 6mm² Einzelader erfüllt diese Anforderung durch ihre hohe Flexibilität, die eine zeitsparende und saubere Kabelführung ermöglicht. Der Querschnitt von 6mm² ist für Stromkreise mit höherer Last ausgelegt, wie sie bei leistungsstarken Verbrauchern oder in Unterverteilungen vorkommen. Die blaue Farbe kennzeichnet die Leitung eindeutig als Neutralleiter (N) gemäß den VDE-Normen, was Installationsfehler minimiert und die Sicherheit der gesamten Anlage signifikant erhöht.

Die Einsatzmöglichkeiten dieser Verdrahtungsleitung sind vielfältig und decken ein breites Spektrum professioneller Anwendungen ab. Ein primäres Einsatzgebiet ist der Schaltschrank- und Steuerungsbau, wo die flexible Einzelader 6mm² blau zur internen Verdrahtung von Reihenklemmen, Schützen, Relais und Stromversorgungen dient. In der Gebäudeinstallation wird das Kabel 6mm² 5m zur sicheren Verdrahtung von CEE-Steckdosen oder hochbelasteten Schuko-Steckdosenkreisen in Werkstätten, Küchen oder Industriebereichen verwendet. Ebenso findet es Anwendung bei der Verkabelung von Maschinen und Anlagen, wo es für die Energieversorgung einzelner Komponenten in geschützten Bereichen sorgt. Auch bei der Installation von Photovoltaikanlagen kann diese Leitung für spezifische Verbindungen im Niederspannungsbereich (z.B. im Wechselrichter-Umfeld) eingesetzt werden, sofern die Verlegung geschützt in Rohren oder Kanälen erfolgt.

Technische Daten der H07V-K 6mm² PVC-Leitung

Hersteller: as - Schwabe GmbH
Artikelbezeichnung: PVC-Leitung, H07V-K
Länge: 5 Meter
Ader-Farbe: Blau
Leitungstyp: H07V-K (Harmonisierte, PVC-isolierte Aderleitung, feindrähtig für feste Verlegung)
Nennquerschnitt: 6,0 mm²
Leitermaterial: Kupfer, feindrähtig, blank (Klasse 5 nach VDE 0295 / IEC 60228)
Isolationsmaterial: Polyvinylchlorid (PVC), TI1 nach EN 50363-3
Nennspannung U?/U: 450/750 V
Prüfspannung: 2500 V AC
Zulässige Betriebstemperatur (fest verlegt): -30 °C bis +80 °C
Zulässige Betriebstemperatur (bewegt): +5 °C bis +70 °C
Minimaler Biegeradius (feste Verlegung): 4 x Außendurchmesser
Flammwidrigkeit: Gemäß VDE 0482-332-1-2 / IEC 60332-1-2
Verpackung: Zum Ring gebunden im Polybeutel mit Etikett
Konfektionierung: Beide Seiten glatt abgeschnitten

Merkmale und Highlights der Einzelader 6mm² blau

Exzellente Flexibilität: Der feindrähtige Leiteraufbau der Klasse 5 macht die Verdrahtungsleitung 6mm² extrem biegsam und erleichtert die Installation in engen Bauräumen, Ecken und um Komponenten herum.
Hohe Strombelastbarkeit: Der Nennquerschnitt von 6,0mm² ermöglicht die sichere Übertragung höherer Ströme und ist somit ideal für leistungsintensive Anwendungen und die Absicherung von Hauptstromkreisen.
Normkonforme Sicherheit: Gefertigt nach der harmonisierten Norm H07V-K, garantiert dieses Produkt die Einhaltung strenger europäischer Sicherheits- und Qualitätsstandards für Elektroinstallationen.
Langlebige PVC-Isolierung: Die widerstandsfähige PVC-Ummantelung bietet hervorragenden Schutz vor Abrieb, Chemikalien und Feuchtigkeit und sorgt für eine hohe elektrische Isolationsfestigkeit.
Eindeutige Farbcodierung: Die durchgängig blaue Farbe ermöglicht die schnelle und fehlerfreie Identifikation als Neutralleiter, was die Installationssicherheit und -effizienz maßgeblich verbessert.
Praktische Liefereinheit: Der 5-Meter-Ring ist die perfekte Menge für spezifische Anschlussarbeiten, Reparaturen oder kleinere Projekte, wodurch Materialverschnitt und Lagerkosten minimiert werden.
Markenqualität von as - Schwabe: Vertrauen Sie auf die bewährte Qualität eines renommierten deutschen Herstellers, der für langlebige und sichere Elektroprodukte steht.
Sofort einsatzbereit: Die glatt abgeschnittenen Enden der Anschlussleitung ermöglichen eine direkte Weiterverarbeitung ohne zusätzliche Vorbereitungsschritte.

Anwendungsgebiete für die Verdrahtungsleitung 6mm²

Schaltschrank- und Steuerungsbau: Interne Verdrahtung von elektrischen und elektronischen Komponenten in Industrie- und Verteilerschränken.
Gebäudeinstallation: Anschluss und Verdrahtung von Steckdosen, insbesondere für Stromkreise mit erhöhter Leistungsaufnahme (z.B. Herdanschluss, Werkstattversorgung).
Geräte- und Anlagenbau: Energieversorgung und interne Verkabelung von Maschinen, Motoren und anderen elektrischen Betriebsmitteln.
Leuchteninstallation: Geschützte Verdrahtung in und auf Leuchten, insbesondere bei Modellen mit höherem Leistungsbedarf.
Modellbau und Prototyping: Ideal für den Aufbau von Testschaltungen und Prototypen, die eine flexible und belastbare Verkabelung erfordern.
Verlegung in Schutzrohren: Sichere und normgerechte Verlegung in Installationsrohren auf, in und unter Putz für feste Installationen.
Kfz- und Fahrzeugbau: Einsatz im Niederspannungsbereich (z.B. für Ladeinfrastruktur oder leistungsstarke Bordnetze), wo eine hohe Flexibilität und Stromtragfähigkeit gefordert ist.

Die H07V-K 6mm² PVC-Leitung von as - Schwabe hebt sich durch eine kompromisslose Verpflichtung zu Qualität und Sicherheit von vielen Konkurrenzprodukten ab. Während günstigere Alternativen oft auf minderwertiges Kupfer oder unzureichende PVC-Mischungen setzen, garantiert as - Schwabe die Verwendung hochreiner Materialien und die strikte Einhaltung der H07V-K-Norm. Der entscheidende Mehrwert liegt in der Kombination aus maximaler Flexibilität durch den Klasse-5-Leiter und der robusten Langlebigkeit der Isolierung. Dies spart dem Installateur wertvolle Zeit bei der Verlegung, reduziert das Risiko von Kabelbrüchen bei engen Biegeradien und gewährleistet eine über Jahrzehnte sichere und zuverlässige elektrische Verbindung. Im Vergleich zu starren Aderleitungen (z.B. H07V-U) ist die Installation in Verteilerkästen oder engen Geräten ungleich einfacher und schonender für die Anschlussterminals. Die Investition in diese Marken-Verdrahtungsleitung ist eine Investition in die Sicherheit und Funktionalität der gesamten Elektroanlage.

Sichern Sie die Qualität und Sicherheit Ihrer anspruchsvollen Elektroprojekte mit der professionellen as - Schwabe PVC-Leitung. Setzen Sie auf eine geprüfte und normkonforme Anschlussleitung, die auch höchsten Anforderungen gerecht wird. Bestellen Sie die H07V-K 6mm² Verdrahtungsleitung in der praktischen 5-Meter-Länge noch heute bei BAUSHOP-NRW.de und profitieren Sie von maximaler Flexibilität und Zuverlässigkeit.

Was ist eine H07V-K 6mm² PVC-Leitung von as - Schwabe?

Die H07V-K 6mm² PVC-Leitung von as - Schwabe ist eine hochwertige, flexible Einzelader, die speziell für professionelle Elektroinstallationen entwickelt wurde. Es handelt es sich um eine einadrige Verdrahtungsleitung mit einem Nennquerschnitt von 6,0 mm² und einer robusten Isolierung aus Polyvinylchlorid (PVC). Die Bezeichnung "H07V-K" steht für eine nach europäischen Standards harmonisierte Leitung (H) mit einer Nennspannung von 450/750V (07), PVC-Isolierung (V) und einem feindrähtigen, flexiblen Leiteraufbau (K) für die feste Verlegung. In dieser Ausführung wird sie in einer praktischen Länge von 5 Metern und der Signalfarbe Blau geliefert.

Wofür wird die blaue H07V-K 6mm² Einzelader verwendet?

Die blaue Farbe dieser Einzelader 6mm² kennzeichnet sie gemäß VDE-Normen eindeutig als Neutralleiter (N). Der Querschnitt von 6,0mm² ist für Stromkreise mit höherer Last ausgelegt. Professionelle Anwendungsgebiete umfassen daher vor allem:

Schaltschrankbau: Zur internen Verdrahtung von Hauptstromkreisen, Reihenklemmen und leistungsstarken Komponenten.
Gebäudeinstallation: Für den Anschluss von CEE-Steckdosen, Herdanschlussdosen oder hochbelasteten Schuko-Steckdosenkreisen in Werkstätten, Küchen und Gewerbe.
Anlagen- und Maschinenbau: Als Anschlussleitung für die Energieversorgung von Motoren und anderen Betriebsmitteln, bei denen eine flexible und belastbare Aderleitung erforderlich ist.
Unterverteilungen: Zur Verkabelung zwischen Sicherungsautomaten, FI-Schutzschaltern und Klemmen in Verteilern.

Die Verwendung als blauer Neutralleiter minimiert Installationsfehler und erhöht die Sicherheit der gesamten elektrischen Anlage.

Welche Vorteile bietet der feindrähtige Aufbau (Klasse 5) dieser Verdrahtungsleitung?

Der feindrähtige Leiteraufbau der Klasse 5 nach VDE 0295 ist ein entscheidendes Qualitätsmerkmal dieser Verdrahtungsleitung 6mm². Er bietet professionellen Anwendern entscheidende Vorteile gegenüber starren Leitungen (Klasse 1, eindrähtig):

Exzellente Flexibilität: Die Leitung lässt sich extrem leicht biegen und verlegen. Dies erleichtert die Installation erheblich, insbesondere in engen Umgebungen wie vollen Schaltschränken, engen Installationsrohren oder bei der Verkabelung um Ecken.
Zeit- und Arbeitsersparnis: Die mühelose Kabelführung ermöglicht ein schnelleres und effizienteres Arbeiten.
Reduziertes Bruchrisiko: Bei Vibrationen oder häufigen Biegungen während der Installation ist die Gefahr eines Leiterbruchs im Vergleich zu starren Adern deutlich geringer.
Schonende Anschlusstechnik: Die flexible Ader lässt sich einfacher und sicherer in Schraub- oder Federzugklemmen einführen, oft unter Verwendung von Aderendhülsen für eine optimale Kontaktierung.

Diese hohe Flexibilität macht die H07V-K 6mm² zur ersten Wahl für komplexe und anspruchsvolle Verdrahtungsaufgaben.

Wo darf diese H07V-K 6mm² PVC-Leitung verlegt werden?

Diese Anschlussleitung ist für die feste, geschützte Verlegung konzipiert. Gemäß den geltenden VDE-Vorschriften darf die H07V-K Leitung in folgenden Umgebungen installiert werden:

In trockenen Räumen: Für die allgemeine Installation in Wohn-, Gewerbe- und Industriebauten.
In Installationsrohren: Zur Verlegung auf, in oder unter Putz. Dies ist die gängigste und sicherste Installationsmethode.
In Geräten und Leuchten: Für die interne Verdrahtung von elektrischen Betriebsmitteln.
In Schaltschränken und Verteilern: Als Verdrahtungsleitung für Komponenten und Klemmen.

Wichtiger Hinweis: Eine direkte Verlegung im Putz, in der Erde oder eine ungeschützte Verlegung im Freien ist für diesen Leitungstyp nicht zulässig. Die Verlegung muss stets mechanisch geschützt erfolgen.

Wie hoch ist die Strombelastbarkeit der H07V-K 6,0mm² Leitung?

Der Nennquerschnitt von 6,0 mm² macht dieses Stromkabel 6mm² für die Übertragung höherer Ströme geeignet und ist damit deutlich belastbarer als Standardleitungen mit 1,5mm² oder 2,5mm². Die exakte zulässige Strombelastbarkeit (in Ampere) ist jedoch von mehreren Faktoren abhängig, insbesondere von der Verlegeart und der Umgebungstemperatur.

Die genauen Werte müssen von einer Elektrofachkraft gemäß der Norm VDE 0298-4 (Verwendung von Kabeln und isolierten Leitungen für Starkstromanlagen) ermittelt werden. Als Richtwert kann man jedoch davon ausgehen, dass diese Leitung für die Absicherung mit Leitungsschutzschaltern von z.B. 32A oder mehr (je nach Verlegeart) geeignet ist, was sie ideal für leistungsintensive Verbraucher macht.

Was bedeutet die Kennzeichnung H07V-K im Detail?

Die Typenbezeichnung H07V-K ist ein harmonisierter Code, der in ganz Europa verwendet wird und detaillierte Informationen über die Eigenschaften der Leitung gibt. Die Aufschlüsselung für diese Aderleitung H07V-K lautet:

H: Steht für "harmonisiert", was bedeutet, dass die Leitung nach einer europaweit gültigen Norm (EN 50525) gefertigt ist.
07: Gibt die Nennspannung an. In diesem Fall U?/U = 450/750 V. Das bedeutet, die Spannung zwischen Leiter und Erde (U?) darf bis zu 450V betragen, die Spannung zwischen zwei Leitern (U) bis zu 750V.
V: Bezeichnet das Isolationsmaterial des Leiters, hier Polyvinylchlorid (PVC).
K: Definiert die Leiterklasse. "K" steht für einen feindrähtigen Leiter, der für die feste Verlegung vorgesehen ist und eine hohe Flexibilität aufweist (Klasse 5).

Diese normierte Kennzeichnung garantiert Ihnen als professionellem Anwender ein Produkt mit definierten und geprüften elektrischen sowie mechanischen Eigenschaften.

Warum sollte ich eine Markenleitung von as - Schwabe anstelle eines günstigeren Produkts wählen?

Die Entscheidung für eine Markenleitung von as - Schwabe ist eine Investition in Sicherheit, Zuverlässigkeit und Verarbeitungsqualität. Während No-Name-Produkte oft an entscheidenden Stellen sparen, bietet die as - Schwabe Leitung folgende Vorteile:

Materialqualität: Es wird reines, hochleitfähiges Kupfer für den Leiter und eine hochwertige, normgerechte PVC-Mischung (TI1 nach EN 50363-3) für die Isolierung verwendet. Dies gewährleistet optimale elektrische Eigenschaften und Langlebigkeit.
Normkonformität: Das Produkt erfüllt garantiert alle relevanten Normen wie VDE 0295 und IEC 60332-1-2 (Flammwidrigkeit). Diese geprüfte Sicherheit ist für professionelle Elektroinstallationen unerlässlich.
Verarbeitungsvorteile: Die hohe Flexibilität und die maßhaltige Fertigung erleichtern die Installation, sparen wertvolle Arbeitszeit und reduzieren das Risiko von Installationsfehlern oder Materialschäden.
Langfristige Zuverlässigkeit: Die robuste Isolierung schützt zuverlässig vor mechanischen und chemischen Einflüssen, was die Betriebssicherheit der gesamten Anlage über Jahrzehnte sicherstellt.

Gerade bei Elektroinstallationen ist Kompromisslosigkeit bei der Qualität entscheidend. Mit as - Schwabe setzen Sie auf einen etablierten deutschen Hersteller, der für sichere und langlebige Elektroprodukte bekannt ist.

Für welche konkreten Projekte ist die 5-Meter-Länge ideal?

Das PVC Kabel 5 Meter ist eine äußerst praktische Konfektionierung für eine Vielzahl von professionellen Aufgaben, bei denen keine ganzen 100-Meter-Rollen benötigt werden. Dies minimiert Materialverschnitt und Lagerkosten. Typische Projekte sind:

Anschluss einer einzelnen CEE-Steckdose: Die Länge ist oft perfekt, um von einer nahegelegenen Abzweigdose oder einem Verteiler eine einzelne Kraftsteckdose zu versorgen.
Reparaturarbeiten: Zum Austausch eines beschädigten Leitungsabschnitts in einer bestehenden Installation.
Verdrahtung in kleinen Unterverteilungen: Für die Verkabelung weniger Stromkreise in einem Kleinverteiler oder einer Erweiterung.
Prototypen- und Musterbau: Im Schaltschrank- oder Gerätebau ideal für den Aufbau von Testschaltungen und Prototypen.
Anschluss von Festgeräten: Für die finale Anschlussleitung von leistungsstarken, fest installierten Geräten wie Durchlauferhitzern oder Klimaanlagen.

Welchen Biegeradius muss ich bei der Installation der 6mm² Leitung beachten?

Der minimale Biegeradius ist eine wichtige technische Angabe, um eine Beschädigung der Leitung während der Installation zu vermeiden. Für die H07V-K 6mm² PVC-Leitung gilt bei fester Verlegung ein minimal zulässiger Biegeradius von 4 x dem Außendurchmesser der Leitung. Es ist entscheidend, diesen Wert nicht zu unterschreiten, um die PVC-Isolierung nicht zu überdehnen oder den Kupferleiter zu beschädigen. Die Einhaltung des Biegeradius stellt die langfristige mechanische und elektrische Integrität der Installation sicher und ist Teil der fachgerechten Verarbeitung.
