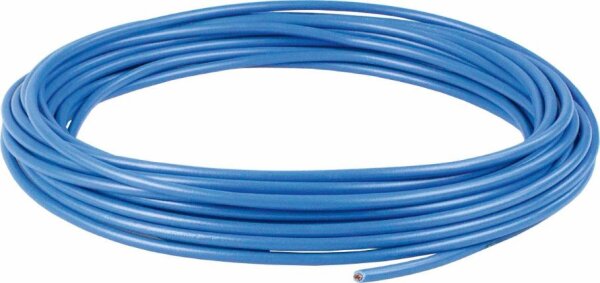

AS SCHWABE PVC Leitung H07V-K 2,5mm² blau – 5m Ring für professionelle Verdrahtung
Die hochwertige PVC Leitung H07V-K 2,5mm² in der Signalfarbe Blau von as - Schwabe ist die professionelle Lösung für anspruchsvolle Elektroinstallationen. Diese flexible Einzelader, geliefert als praktischer 5-Meter-Ring, wurde speziell für die sichere und normgerechte Verdrahtung in trockenen Räumen konzipiert. Dank des feindrähtigen Kupferleiters der Klasse 5 lässt sich die Anschlussleitung mühelos in Elektroinstallationsrohren oder komplexen Schaltschränken verlegen. Die robuste PVC-Isolierung gewährleistet eine exzellente elektrische Isolation und schützt vor mechanischen Einflüssen, was eine hohe Langlebigkeit und Betriebssicherheit garantiert. Diese Verdrahtungsleitung ist die erste Wahl für Elektrofachkräfte und qualitätsbewusste Heimwerker.
Diese Aderleitung 2,5mm² blau erfüllt präzise die Anforderungen von Fachleuten im Elektrohandwerk. Die harmonisierte Bezeichnung H07V-K steht für höchste Qualitäts- und Sicherheitsstandards nach VDE-Norm. Der Nennquerschnitt von 2,5mm² ist ideal für die klassische Kabel für Steckdosen Verdrahtung und andere Standard-Stromkreise, die mit 16 Ampere abgesichert sind. Die blaue Farbcodierung kennzeichnet die Leitung eindeutig als Neutralleiter (N) und verhindert somit folgenschwere Installationsfehler. Die hohe Flexibilität des Kabels (Kabel 2,5mm² flexibel) ist ein entscheidender Vorteil, der die Installation in engen Bauräumen, verwinkelten Leerrohren und dicht bestückten Verteilerkästen erheblich erleichtert. Die glatt abgeschnittenen Enden ermöglichen eine sofortige, zeitsparende Weiterverarbeitung ohne zusätzliche Vorbereitungsschritte.
Die Einsatzmöglichkeiten dieser PVC Leitung sind äußerst vielfältig und decken ein breites Spektrum an Elektroinstallationsprojekten ab. Ein primäres Anwendungsfeld ist die komplette Neuverdrahtung oder Erweiterung von Steckdosenstromkreisen in Wohn- und Gewerbebauten. Hierbei wird die blaue Einzelader 2,5mm² als Neutralleiter vom Verteilerkasten zu den einzelnen Steckdosen oder Abzweigdosen geführt. Im Schaltschrank- und Steuerungsbau ist das Stromkabel 2,5mm² unverzichtbar für die interne Verdrahtung von Automaten, Schützen, Relais und Klemmenleisten. Die Flexibilität der H07V-K Leitung erlaubt eine saubere und übersichtliche Leitungsführung auf engstem Raum. Ebenso eignet sie sich hervorragend für die feste Verlegung in Leuchten oder für die interne Verkabelung von elektrischen Geräten und Maschinen, sofern eine geschützte Installation gewährleistet ist.
Technische Daten der PVC Leitung H07V-K 2,5mm²
- Hersteller: as - Schwabe GmbH
- Leitungstyp: H07V-K (Harmonisierte Aderleitung nach VDE 0285-525-2-31)
- Nennspannung U?/U: 450/750 V
- Prüfspannung: 2500 V AC
- Leiter-Nennquerschnitt: 2,5 mm²
- Leiter-Klasse: Klasse 5 (feindrähtig gemäß IEC 60228 / VDE 0295)
- Leiter-Material: Reines Kupfer, blank
- Ader-Isolation: Polyvinylchlorid (PVC), Typ TI1
- Ader-Farbe: Blau (RAL 5015)
- Länge: 5 Meter
- Lieferform: Zum Ring gebunden, im Polybeutel mit Etikett verpackt
- Außendurchmesser (ca.): 3,9 mm
- Temperaturbereich (fest verlegt): -30 °C bis +80 °C
- Temperaturbereich (bewegt): +5 °C bis +70 °C
- Minimale Verlegetemperatur: +5 °C
- Maximal zulässige Leitertemperatur: +70 °C
- Biegeradius (minimal): 4 x Außendurchmesser bei bestimmungsgemäßer Verwendung
- Flammwidrigkeit: Selbstverlöschend und flammwidrig nach IEC 60332-1-2
- Gewicht (ca.): 31 kg/km
Merkmale und Highlights der as Schwabe Leitung
- Hohe Flexibilität: Der feindrähtige Leiteraufbau der Klasse 5 macht die Leitung 2,5mm² blau extrem biegsam und erleichtert die Installation in komplexen Umgebungen.
- VDE-konforme Qualität: Hergestellt nach strengen deutschen und europäischen Normen, garantiert die H07V-K 2,5mm² Leitung höchste Sicherheit und Zuverlässigkeit.
- Robuste PVC-Isolierung: Die widerstandsfähige Ummantelung schützt den Kupferleiter effektiv vor Abrieb, Feuchtigkeit und chemischen Einflüssen.
- Eindeutige Farbcodierung: Die blaue Farbe signalisiert klar die Funktion als Neutralleiter und unterstützt eine fehlerfreie, schnelle Installation.
- Praktische Lieferform: Der Kabel Ring 5m ist optimal für Reparaturen, Erweiterungen und kleinere Projekte dimensioniert, was Materialverschwendung reduziert.
- Universelle Einsetzbarkeit: Ideal geeignet als Verdrahtungsleitung für eine Vielzahl von Anwendungen in der Gebäude-, Schaltschrank- und Gerätetechnik.
- Markenqualität von as - Schwabe: Vertrauen Sie auf einen etablierten Hersteller, der für langlebige und praxisgerechte Produkte im Elektrotechnikbereich bekannt ist.
- Einfache Verarbeitung: Die glatten, präzisen Schnittenden der Leitung ermöglichen ein schnelles Abisolieren und Anschließen ohne Ausfransen.
Relevante Anwendungsgebiete
- Gebäudeinstallation: Verdrahtung von Steckdosen, Lichtschaltern und Abzweigdosen in trockenen Innenräumen.
- Schaltschrank- und Anlagenbau: Interne Verdrahtung von Steuerungs- und Verteileranlagen.
- Gerätebau: Feste und geschützte Verkabelung innerhalb von elektrischen Maschinen und Geräten.
- Leuchteninstallation: Anschluss und interne Verdrahtung von Beleuchtungssystemen.
- Modellbau und Hobby: Für anspruchsvolle Projekte, die eine zuverlässige und flexible Stromversorgung erfordern.
- Reparatur und Instandhaltung: Austausch von defekten oder veralteten Einzeladern in bestehenden Installationen.
- Labor- und Werkstattaufbauten: Erstellung von Testschaltungen und Prototypen.
Die as schwabe leitung H07V-K 2,5mm² hebt sich durch ihre kompromisslose Qualität und Anwenderfreundlichkeit deutlich von Konkurrenzprodukten ab. Während günstigere Alternativen oft steifere Leiter oder eine minderwertige PVC-Mischung verwenden, setzt as - Schwabe auf einen hochflexiblen, feindrähtigen Kupferleiter der Klasse 5 und eine nach VDE-Norm zertifizierte Isolierung. Dieser Qualitätsunterschied macht sich direkt bei der Installation bemerkbar: Die Leitung lässt sich leichter durch Rohre ziehen, einfacher biegen und sicherer an Klemmen anschließen. Dies spart nicht nur wertvolle Arbeitszeit, sondern minimiert auch das Risiko von Kabelbrüchen oder Isolationsschäden. Der Mehrwert liegt in der garantierten Sicherheit, der Langlebigkeit der Installation und dem Vertrauen, ein Produkt zu verwenden, das alle relevanten Normen erfüllt und für den professionellen Einsatz konzipiert wurde. Die Wahl dieser PVC Kabel blau ist eine Investition in die Betriebssicherheit und Zuverlässigkeit Ihrer gesamten Elektroanlage.
Verlassen Sie sich bei Ihren Elektroprojekten auf die bewährte Markenqualität und technische Überlegenheit der H07V-K 2,5mm² Aderleitung. Sichern Sie sich jetzt diese flexible und robuste Verdrahtungsleitung für eine sichere, normgerechte und effiziente Installation. Bestellen Sie Ihre H07V-K 2,5mm² 5m PVC Leitung noch heute bei BAUSHOP-NRW.de und bringen Sie Ihre Projekte auf das nächste Level.
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de
Was genau ist die as - Schwabe PVC Leitung H07V-K 2,5mm²?
Wofür wird die blaue Aderleitung 2,5mm² primär verwendet?
- Kabel für Steckdosen Verdrahtung: Sie ist die Standardleitung zur Verbindung von Steckdosenstromkreisen, die mit 16A abgesichert sind, vom Verteilerkasten zu den einzelnen Anschlussdosen.
- Schaltschrank- und Steuerungsbau: Die H07V-K Leitung ist unverzichtbar für die interne Verdrahtung von Automaten, Schützen, Relais und Klemmenleisten.
- Geräte- und Leuchtenanschluss: Sie dient der inneren Verkabelung von elektrischen Geräten, Maschinen und Beleuchtungssystemen, sofern die Verlegung geschützt erfolgt.
- Gebäudeinstallation: Die Einzelader 2,5mm² wird für die feste Verlegung in oder unter Putz in Elektroinstallationsrohren verwendet.
Warum ist diese PVC Leitung blau und welche Bedeutung hat diese Farbe?
Welche Vorteile bietet ein flexibles Kabel (Klasse 5) wie dieses?
- Einfachere Installation: Das Kabel 2,5mm² flexibel lässt sich deutlich leichter biegen und durch enge Elektroinstallationsrohre, verwinkelte Kanäle oder voll bestückte Schaltschränke ziehen.
- Zeitersparnis: Die mühelose Verlegbarkeit reduziert den Arbeitsaufwand und die Installationszeit erheblich.
- Geringeres Bruchrisiko: Flexible Leitungen sind unempfindlicher gegenüber Vibrationen und mehrfachem Biegen an Anschlussklemmen, was das Risiko eines Leiterbruchs minimiert.
- Besserer Kontakt: Beim Anschluss in Schraub- oder Federzugklemmen sorgt der flexible Leiter (idealerweise mit Aderendhülse) für eine größere und zuverlässigere Kontaktfläche.
Was bedeutet die Normbezeichnung H07V-K?
- H: Harmonisiert – Die Leitung entspricht europäischen Standards.
- 07: Nennspannung – Geeignet für eine Nennspannung von 450 V zwischen Leiter und Erde (U?) und 750 V zwischen den Leitern (U).
- V: Ader-Isolation – Das Isoliermaterial ist Polyvinylchlorid (PVC).
- K: Leiter-Klasse – Der Leiter ist feindrähtig (Klasse 5) für die feste Verlegung.
Für welche Spannung und Strombelastbarkeit ist das Stromkabel 2,5mm² ausgelegt?
Wo darf ich diese H07V-K Verdrahtungsleitung verlegen und wo nicht?
Zulässige Verlegeorte:
- In Elektroinstallationsrohren auf, in und unter Putz.
- In geschlossenen Installationskanälen.
- Für die interne Verdrahtung von Geräten, Schaltschränken, Verteilern und Leuchten.
- Direkt im oder unter Putz: Die direkte Verlegung ohne Schutzrohr ist nicht erlaubt.
- Im Freien: Die PVC-Isolierung ist nicht für dauerhafte UV-Strahlung und Witterungseinflüsse ausgelegt.
- In feuchten oder nassen Räumen: Es besteht keine Zulassung für die Verlegung in Bereichen mit hoher Feuchtigkeit (z.B. Badezimmer-Installationszonen 0, 1, 2) oder im Erdreich.
- Für bewegliche Anwendungen: Obwohl die Leitung flexibel ist, ist sie nicht als Anschlussleitung für mobile Geräte (wie z.B. Handwerkzeuge) zugelassen.
Wie wird diese flexible Einzelader 2,5mm² fachgerecht verarbeitet?
- Abisolieren: Verwenden Sie eine hochwertige Abisolierzange, um die PVC-Isolierung auf der benötigten Länge zu entfernen, ohne die feinen Kupferdrähte zu beschädigen.
- Aderendhülsen verwenden: Um ein Aufspleißen der feindrähtigen Litze zu verhindern und einen sicheren Kontakt in Schraub- oder Klemmenanschlüssen zu gewährleisten, ist die Verwendung von Aderendhülsen dringend zu empfehlen und oft auch vorgeschrieben. Pressen Sie die Hülse mit einer geeigneten Crimpzange fest auf das abisolierte Ende der Leitung.
- Anschließen: Führen Sie die mit der Aderendhülse versehene Leitung in die dafür vorgesehene Klemme (z.B. an einer Steckdose, einem Schalter oder in einem Verteiler) ein und ziehen Sie die Klemmschraube mit dem vom Hersteller vorgegebenen Drehmoment an oder stellen Sie eine sichere Verbindung in einer Federzugklemme her.
- Verlegen: Achten Sie bei der Verlegung in Rohren oder Kanälen darauf, den minimalen Biegeradius von 4 x Außendurchmesser (ca. 15,6 mm) nicht zu unterschreiten, um die Isolierung nicht zu beschädigen.
Warum sollte ich eine Markenleitung von as - Schwabe einem No-Name-Produkt vorziehen?
- Geprüfte VDE-Qualität: Die as schwabe leitung wird nach strengen deutschen und europäischen Normen (VDE 0285-525-2-31) gefertigt und geprüft. Dies garantiert Ihnen die Einhaltung aller Sicherheitsvorschriften.
- Hochwertige Materialien: Es wird reines, blankes Kupfer für den Leiter und eine robuste, langlebige PVC-Mischung (Typ TI1) für die Isolierung verwendet. Dies sichert eine optimale Leitfähigkeit und mechanische Belastbarkeit.
- Hohe Flexibilität: Der konsequent feindrähtige Aufbau (Klasse 5) erleichtert die Installation spürbar und spart wertvolle Arbeitszeit, ein Merkmal, bei dem Billigprodukte oft sparen.
- Zuverlässigkeit und Langlebigkeit: Sie können sich darauf verlassen, dass die technischen Daten wie Nennspannung, Temperaturbeständigkeit und Flammwidrigkeit den Angaben entsprechen, was die Betriebssicherheit Ihrer gesamten Anlage erhöht.
