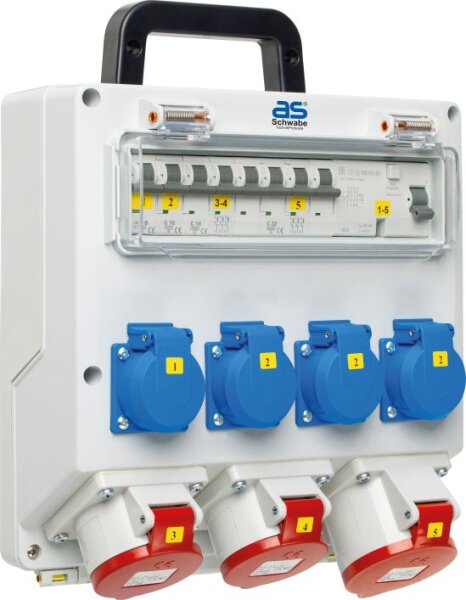

As Schwabe Wandverteiler FIXO 11D 61513, 400 V / 32 A, mit FI-Schutzschalter

As Schwabe Wandverteiler FIXO 11D 61513, 400 V / 32 A, mit FI-Schutzschalter

Artikelnummer: 61513-158
GTIN: 4011160615139
HAN: 61513
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Wandverteiler FIXO 11D 61513

anschlussfertig verdrahteter Stromverteiler
kompakte Bauweise für die Wandmontage
Gehäuse aus hochbruchfestem Spezialkunststoff
praktischer Klappdeckel mit Scharnieren
inklusive Tragegriff
vorbereitet für Festanschluss von Leitungen

Produktmerkmale:

Eingang Festanschluss NYM-J bis max. 10 mm²
Schutzkontaktsteckdosen 4 x 230 V (16 A)
CEE-Steckdosen 16 A 2 x 400 V (5-polig)
CEE-Steckdose 32 A 1 x 400 V (5-polig)
FI-Schutzschalter 40 A (30 mA, Typ A)
Abmessungen 280 x 280 x 118 mm

jetzt nur

413,34 €

inkl. 19% USt. , zzgl.

Alter Preis: 480,63 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der As Schwabe Wandverteiler FIXO 11D 61513 ist ein anschlussfertig verdrahteter Stromverteiler, der für die Wandmontage und den Festanschluss von Leitungen konzipiert ist.

Gehäusematerial Hochbruchfester Spezialkunststoff
Personenschutz Integrierter FI-Schutzschalter Typ A
Wechselstrom Vier Schutzkontaktsteckdosen
Drehstrom Drei 5-polige CEE-Steckdosen
Installation Vorbereitet für den Festanschluss

Produktmerkmale

Das Gehäuse des Verteilers besteht aus hochbruchfestem Spezialkunststoff und ist in einer kompakten Bauweise ausgeführt. Für die Handhabung vor der Montage verfügt das Modell über einen integrierten Tragegriff. Der Deckel ist mit Scharnieren ausgestattet, wodurch er während des Anschlussvorgangs aufgeklappt bleibt und die Installation erleichtert.

Der Eingang ist für den Festanschluss von NYM-J Leitungen ausgelegt. Für die Kabeleinführung besitzt das Gehäuse zwei Vorprägungen, die eine universelle Leitungsführung ermöglichen. Im Inneren ist eine solide Hauptleitungsabzweigklemme verbaut, über die die Elektroinstallation erfolgt. Der gesamte CEE Steckdosenverteiler 5-polig wird ab Werk anschlussfertig verdrahtet ausgeliefert.

Technische Details

Artikelnummer 61513-158
Herstellernummer 61513
Hersteller as - Schwabe GmbH
Breite 280 mm
Höhe 280 mm
Tiefe 118 mm
Eingangsquerschnitt NYM-J bis maximal 5x10 mm²
Schutzkontaktsteckdosen 4 x 230 V / 16 A
Phasenverteilung Je zwei Schutzkontaktsteckdosen pro Phase
CEE-Steckdosen klein 2 x 400 V / 16 A (5-polig)
CEE-Steckdose groß 1 x 400 V / 32 A (5-polig)
Fehlerstromschutzschalter 1 x 40 A / 30 mA / 4-polig (Typ A)
Leitungsschutzschalter 1-polig 2 x LS C 16 A
Leitungsschutzschalter 3-polig (16 A) 1 x LS C 16 A
Leitungsschutzschalter 3-polig (32 A) 1 x LS C 32 A

Anwendung und Einsatzbereiche

Dieser Stromverteiler ist für die dauerhafte Befestigung an der Wand vorgesehen. Er dient der stationären Elektroinstallation, bei der ein Festanschluss der Zuleitungen erforderlich ist.

Lieferumfang

Abdichtung 2 Stufennippel

Sicherheit und Normen

Personenschutz FI-Schutzschalter Typ A (30 mA)
Steckdosenschutz CEE-Anschlüsse mit Klappdeckel

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist der as - Schwabe Wandverteiler FIXO 11D?

Der FIXO 11D ist ein professioneller, anschlussfertig verdrahteter Starkstromverteiler für die Wandmontage. Er dient als zentrale und sichere Stromquelle in Werkstätten, auf Baustellen oder in der Industrie und kombiniert verschiedene CEE-Starkstromanschlüsse (400V) mit herkömmlichen Schutzkontaktsteckdosen (230V) in einem robusten Gehäuse.

Welche Anschlüsse bietet dieser CEE Verteiler genau?

Der Wandverteiler FIXO 11D ist mit folgenden Ausgängen ausgestattet:

1 x CEE-Steckdose 400V, 32A, 5-polig
2 x CEE-Steckdose 400V, 16A, 5-polig
4 x Schutzkontaktsteckdose 230V, 16A

Diese Kombination macht ihn zu einem flexiblen Kraftstromverteiler für nahezu alle gängigen Maschinen und Elektrowerkzeuge.

Wie wird der Starkstromverteiler angeschlossen?

Dieser Starkstromverteiler ist für den Festanschluss durch eine Elektrofachkraft konzipiert. Er ist intern komplett vorverdrahtet (anschlussfertig), was die Installationszeit erheblich verkürzt. Die Zuleitung (z.B. NYM-J) mit einem Querschnitt von bis zu 5x10 mm² wird sicher und normgerecht an der integrierten Hauptleitungsabzweigklemme angeschlossen.

Warum ist ein Stromverteiler mit FI-Schutzschalter wichtig?

Ein Verteiler mit FI-Schutzschalter ist für den Personenschutz unerlässlich. Der im FIXO 11D verbaute 40A/30mA FI-Schutzschalter (Typ A) unterbricht die Stromzufuhr blitzschnell bei Fehlerströmen und schützt so wirksam vor lebensgefährlichen Stromschlägen. In gewerblichen Bereichen ist ein solcher Schutz oft gesetzlich vorgeschrieben.

Für welche Anwendungsbereiche ist der Werkstattverteiler ideal?

Der as Schwabe FIXO ist als robuster Wandverteiler für Werkstatt, Garage und anspruchsvolle Umgebungen konzipiert. Seine Haupteinsatzgebiete sind professionelle Holz- und Metallwerkstätten, Baustellen (als Etagenverteiler), Industrie- und Landwirtschaftsbetriebe sowie ambitionierte Hobbykeller, in denen eine zuverlässige Kraftstromversorgung benötigt wird.

Wie sind die einzelnen Steckdosen des Wandverteilers abgesichert?

Jeder Steckdosentyp ist durch einen eigenen Leitungsschutzschalter (Sicherungsautomat) geschützt, zusätzlich zum zentralen FI-Schutzschalter. Die Absicherung im Detail:

CEE 32A: 1 x C32A Leitungsschutzschalter, 3-polig
CEE 16A: 1 x C16A Leitungsschutzschalter, 3-polig
230V Dosen: 2 x C16A Leitungsschutzschalter, 1-polig

Die C-Charakteristik ist ideal für Geräte mit hohen Anlaufströmen.

Aus welchem Material besteht der as Schwabe Wandverteiler 32A?

Das Gehäuse des FIXO 11D besteht aus einem hochbruchfesten Spezialkunststoff. Dieses Material macht den Stromverteiler extrem widerstandsfähig gegen mechanische Belastungen wie Stöße und Schläge. Zudem ist es unempfindlich gegenüber Ölen, Fetten und vielen Chemikalien, was eine lange Lebensdauer auch in rauen Industrie- oder Werkstattumgebungen garantiert.

Welche Vorteile bietet der FIXO 11D gegenüber einem mobilen Baustromverteiler?

Als fest installierter Wandverteiler schafft der FIXO 11D eine dauerhafte, aufgeräumte und sichere Strominfrastruktur. Im Gegensatz zu mobilen Lösungen vermeidet er Stolperfallen durch herumliegende Kabel und ist vor Diebstahl oder unbefugter Verstellung geschützt. Er dient als verlässlicher, zentraler Anschlusspunkt und sorgt für eine professionelle und normgerechte Elektroinstallation.
