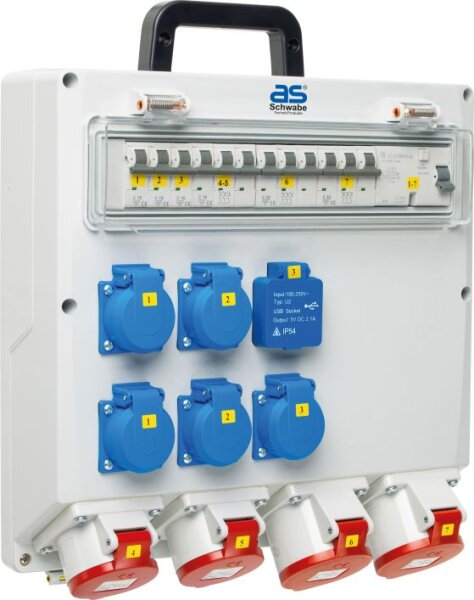

As Schwabe Wandverteiler 61526 FIXO 15D MAX, 400 V / 32 A, mit USB und FI-Schalter

As Schwabe Wandverteiler 61526 FIXO 15D MAX, 400 V / 32 A, mit USB und FI-Schalter

Artikelnummer: 61526-158
GTIN: 4011160615269
HAN: 61526
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Wandverteiler 61526 FIXO 15D MAX

Anschlussfertig verdrahteter Stromverteiler für Festanschluss
Robustes Gehäuse aus hochbruchfestem Spezialkunststoff
Kompakter CEE Stromverteiler zur platzsparenden Wandmontage
Praktischer Klappdeckel mit Scharnieren für komfortables Arbeiten
Verteilerkasten mit solider Hauptleitungsabzweigklemme
Integrierter Tragegriff für einfaches Handling

Produktmerkmale:

Gehäusemaße 370 x 375 x 118 mm
Eingang Festanschluss NYM-J (bis max. 5x16 mm²)
Schutzkontaktsteckdosen 5 x 230 V (16 A)
CEE-Steckdosen 16 A 2 x 400 V (5-polig)
CEE-Steckdosen 32 A 2 x 400 V (5-polig)
USB-Anschlüsse 2 x 5 V (2,1 A)
FI-Schutzschalter Typ A (30 mA)

jetzt nur

613,07 €

inkl. 19% USt. , zzgl.

Alter Preis: 712,87 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der As Schwabe Wandverteiler 61526 FIXO 15D MAX, 400 V / 32 A, mit USB und FI-Schalter ist ein anschlussfertig verdrahteter CEE Stromverteiler für die Wandmontage, der speziell für den Festanschluss von Leitungen konzipiert wurde. Das kompakte System bündelt Starkstrom-, Schutzkontakt- und USB-Anschlüsse in einem hochbruchfesten Gehäuse und verfügt über eine integrierte Hauptleitungsabzweigklemme für die sichere Elektroinstallation.

Gehäuse Aus hochbruchfestem Spezialkunststoff gefertigt
Anschlussart Vorbereitet für den Festanschluss von NYM-J Leitungen
Ausstattung Kombination aus 400 V CEE-, 230 V Schutzkontakt- und USB-Steckdosen
Installation Integrierte, solide Hauptleitungsabzweigklemme
Absicherung Umfassender Schutz durch FI-Schalter Typ A und mehrere Leitungsschutzschalter

Produktmerkmale

Der Verteilerkasten mit Hauptleitungsabzweigklemme ist ab Werk komplett verdrahtet und für die direkte Wandbefestigung ausgelegt. Ein integrierter Tragegriff erleichtert die Positionierung während der Montage. Die Kabeleinführung erfolgt über zwei Vorprägungen, die eine universelle Leitungsführung ermöglichen.

Für eine komfortable Installation ist der Deckel des Gehäuses mit Scharnieren ausgestattet. Diese Konstruktion stellt sicher, dass der Deckel während der Anschlussarbeiten aufgeklappt bleibt und nicht herabhängt. Die 230-Volt-Schutzkontaktsteckdosen sind intern so verdrahtet, dass jeweils zwei Steckdosen auf eine Phase verteilt sind, um eine gleichmäßige Netzbelastung zu gewährleisten.

Technische Details

Hersteller as - Schwabe GmbH
Herstellernummer 61526
Artikelnummer 61526-158
Abmessungen 370 x 375 x 118 mm
Eingang Festanschluss NYM-J (5x6 mm² bis max. 5x16 mm²)
Schutzkontaktsteckdosen 5 x 230 V / 16 A
CEE-Steckdosen (16 A) 2 x 400 V / 16 A (5-polig)
CEE-Steckdosen (32 A) 2 x 400 V / 32 A (5-polig)
USB-Anschlüsse 2 x 5 V / 2,1 A
FI-Schutzschalter 1 x 40 A (4-polig, 30 mA, Typ A)
Leitungsschutzschalter (1-polig) 3 x LS C 16 A
Leitungsschutzschalter (3-polig, 16 A) 1 x LS C 16 A
Leitungsschutzschalter (3-polig, 32 A) 2 x LS C 32 A

Lieferumfang

Stromverteiler As Schwabe Wandverteiler 61526 FIXO 15D MAX
Abdichtung 2 x Stufennippel zur Leitungseinführung

Sicherheit und Normen

Der Wandverteiler FI Schalter Typ A ist mit umfangreichen Schutzmechanismen für den sicheren Betrieb ausgestattet. Alle Starkstromanschlüsse verfügen über mechanische Schutzabdeckungen.

Fehlerstromschutz Integrierter FI-Schutzschalter (30 mA Auslösestrom)
Steckdosenabdeckung Alle CEE-Steckdosen sind mit Klappdeckeln versehen

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was bedeutet „anschlussfertig verdrahtet“ beim FIXO 15D MAX Wandverteiler?

„Anschlussfertig verdrahtet“ bedeutet, dass dieser Wandverteiler von as - Schwabe bereits werkseitig komplett mit allen Sicherungskomponenten wie dem FI-Schutzschalter und den Leitungsschutzschaltern (LS) verkabelt ist. Sie sparen dadurch erheblich Zeit und Kosten bei der Installation, da eine Elektrofachkraft den Verteiler nur noch an die Hauptzuleitung anschließen muss. Zudem minimiert die professionelle Werksverdrahtung das Risiko von Installationsfehlern und gewährleistet eine sofortige, sichere Inbetriebnahme.

Für welche Anwendungsbereiche ist der as Schwabe FIXO 15D MAX Stromverteiler konzipiert?

Der Stromverteiler 400V ist speziell für den professionellen Einsatz in anspruchsvollen Umgebungen konzipiert. Dank seines robusten Gehäuses und der vielseitigen Anschlussmöglichkeiten eignet er sich ideal als:

CEE Wandverteiler für Werkstatt (z.B. Tischlereien, Schlossereien)
Zentraler Baustromverteiler für Baucontainer und Elektrowerkzeuge
Energieverteiler in Industrie und Produktionshallen
Zuverlässiger Starkstromverteiler für Landwirtschaft und kommunale Betriebe
Leistungsfähige Stromversorgung für die Veranstaltungstechnik

Welche Anschlüsse bietet der CEE Verteiler FIXO 15D MAX genau?

Dieser vielseitige CEE Verteiler bietet eine umfassende Ausstattung für nahezu jeden Bedarf an Kraft- und Wechselstrom. Die Ausgänge umfassen:

2 x CEE 400V / 32A / 5-polig
2 x CEE 400V / 16A / 5-polig
5 x Schutzkontaktsteckdose 230V / 16A
1 x USB-Doppelsteckdose (5V / 2,1A) zum Laden von Mobilgeräten

Diese Kombination macht ihn zum idealen Stromverteiler 32A 16A CEE für gemischte Verbraucher.

Wie gewährleistet dieser Kraftstromverteiler die elektrische Sicherheit?

Die Sicherheit hat höchste Priorität. Der Kraftstromverteiler ist mit einem zentralen FI-Schutzschalter (40 A, 30 mA, Typ A) ausgestattet, der Personen vor gefährlichen Fehlerströmen schützt. Zusätzlich ist jede Steckdosengruppe durch separate Leitungsschutzschalter (LS-Schalter) abgesichert: C32A für die 32A-Dosen, C16A für die 16A-Dosen und C16A für die 230V-Steckdosen. Dieses System sorgt für maximalen Personen- und Geräteschutz und ermöglicht eine selektive Abschaltung bei Überlast oder Kurzschluss.

Wie wird der Wandverteiler installiert und welche Zuleitung wird benötigt?

Der Verteiler ist für eine feste Wandmontage vorgesehen und wird über eine Hauptleitungsabzweigklemme im Inneren angeschlossen. Er ist für eine Zuleitung mit NYM-J Kabeln von 5x6 mm² bis maximal 5x16 mm² ausgelegt. Für die fachgerechte und dichte Kabeleinführung sind zwei Vorprägungen am Gehäuse sowie zwei passende Stufennippel bereits im Lieferumfang enthalten. Der Anschluss muss zwingend durch eine qualifizierte Elektrofachkraft erfolgen.

Warum sollte ich diesen anschlussfertigen Wandverteiler einem leeren Gehäuse vorziehen?

Während bei einem leeren Gehäuse alle Komponenten (FI, LS, Steckdosen, Klemmen) einzeln gekauft und aufwendig von einem Elektriker verdrahtet werden müssen, bietet der Wandverteiler anschlussfertig verdrahtet entscheidende Vorteile: Er spart erhebliche Installationszeit und -kosten, garantiert eine normgerechte und geprüfte Verdrahtung ab Werk und minimiert das Risiko von Fehlanschlüssen. Sie erhalten eine sofort einsatzbereite, professionelle und sichere Komplettlösung.

Woraus besteht das Gehäuse des Stromverteilers und welche Vorteile bietet das Material?

Das Gehäuse des FIXO 15D MAX ist aus einem hochbruchfesten Spezialkunststoff gefertigt. Dieses Material wurde speziell für den Einsatz unter rauen Bedingungen auf Baustellen, in Werkstätten oder in der Industrie ausgewählt. Es bietet eine ausgezeichnete Widerstandsfähigkeit gegen mechanische Einwirkungen wie Stöße und Schläge, ist langlebig und schützt die hochwertigen elektrischen Komponenten im Inneren zuverlässig vor Staub und Feuchtigkeit.

Wie sind die 230V Schutzkontaktsteckdosen intern abgesichert und aufgeteilt?

Die fünf Schutzkontaktsteckdosen sind intelligent auf die drei Außenleiter (Phasen L1, L2, L3) des Drehstromnetzes verteilt. Diese symmetrische Aufteilung sorgt für eine ausgewogene Lastverteilung und stabilisiert das Stromnetz, besonders wenn mehrere leistungsstarke 230V-Geräte gleichzeitig betrieben werden. Abgesichert wird diese Gruppe durch drei separate 1-polige Leitungsschutzschalter (LS C 16 A), was eine hohe Betriebssicherheit gewährleistet.
