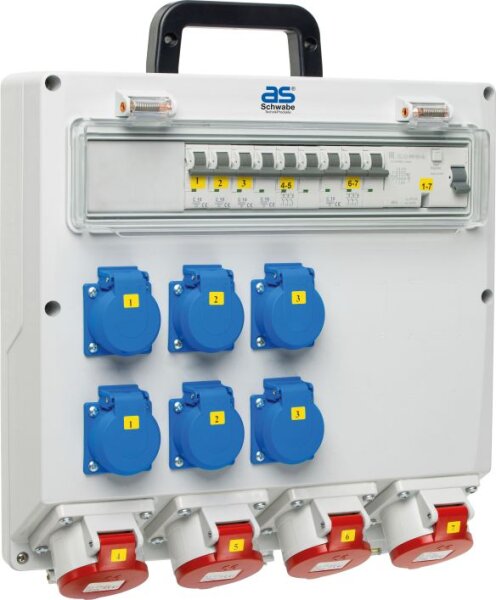

as Schwabe Wandverteiler 61515 Fixo 13D Max, 400 V / 16 A, mit FI-Schutzschalter Typ A

as Schwabe Wandverteiler 61515 Fixo 13D Max, 400 V / 16 A, mit FI-Schutzschalter Typ A

Artikelnummer: 61515-158
GTIN: 4011160615153
HAN: 61515
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von as Schwabe Wandverteiler 61515 Fixo 13D Max

anschlussfertig verdrahtet für eine schnelle Inbetriebnahme
robustes Gehäuse aus hochbruchfestem Spezialkunststoff
kompakte Bauweise zur platzsparenden Wandmontage
praktischer Klappdeckel für komfortables Anschließen
integrierter Tragegriff für einfaches Handling
solide Hauptleitungsabzweigklemme für zuverlässige Elektroinstallation

Produktmerkmale:

Eingang Festanschluss NYM-J bis max. 5x10 mm²
Schutzkontaktsteckdosen 6 x 230 V / 16 A
CEE-Steckdosen 4 x 400 V / 16 A (5-polig)
FI-Schutzschalter 1 x 40 A (30 mA, Typ A, 4-polig)
Leitungsschutzschalter (1-polig) 3 x C 16 A
Leitungsschutzschalter (3-polig) 2 x C 16 A
Abmessungen 370 x 375 x 118 mm

jetzt nur

491,78 €

inkl. 19% USt. , zzgl.

Alter Preis: 571,84 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der as Schwabe Wandverteiler 61515 Fixo 13D Max ist ein anschlussfertig verdrahteter Stromverteiler für den Festanschluss, der mit einem hochbruchfesten Kunststoffgehäuse und einem integrierten FI-Schutzschalter Typ A ausgestattet ist.

Bauweise Anschlussfertig verdrahtet für die kompakte Wandbefestigung
Gehäuse Aus hochbruchfestem Spezialkunststoff mit integriertem Tragegriff
Ausgänge 4 CEE-Steckdosen (400 V) und 6 Schutzkontaktsteckdosen (230 V)
Sicherheit Integrierter FI-Schutzschalter (40 A, 30 mA, Typ A)
Eingang Vorbereitet für den Festanschluss von NYM-J Leitungen

Produktmerkmale

Das Gehäuse des CEE Wandverteilers besteht aus hochbruchfestem Spezialkunststoff und ist für die kompakte Befestigung an der Wand konstruiert. Ein integrierter Tragegriff erleichtert die Handhabung. Der Deckel ist mit Scharnieren versehen, sodass er während der Anschlussarbeiten aufgeklappt bleibt und nicht herunterhängt. Für die Elektroinstallation ist eine solide Hauptleitungsabzweigklemme verbaut.

Der Eingang ist für den Festanschluss von NYM-J Leitungen mit einem Querschnitt von 5x4 mm² bis maximal 5x10 mm² ausgelegt. Zwei Vorprägungen dienen der universellen Leitungseinführung, wobei die Abdichtung über die mitgelieferten Stufennippel erfolgt. Die Absicherung des Stromverteilers umfasst neben dem FI-Schutzschalter drei 1-polige und zwei 3-polige Leitungsschutzschalter C16A. Die sechs 230-V-Schutzkontaktsteckdosen sind jeweils paarweise auf eine Phase verteilt. Die vier 5-poligen CEE-Steckdosen sind mit Klappdeckeln ausgestattet.

Technische Details

Artikelnummer 61515-158
Herstellernummer 61515
Hersteller as - Schwabe GmbH
Abmessungen (B x H x T) 370 x 375 x 118 mm
Material Gehäuse Spezialkunststoff
Eingang NYM-J 5x4 mm² bis max. 5x10 mm²
Ausgang CEE 4 x 400 V / 16 A (5-polig)
Ausgang Schutzkontakt 6 x 230 V / 16 A
FI-Schutzschalter 1 x 40 A, 30 mA, 4-polig (Typ A)
Leitungsschutzschalter 1-polig 3 x LS C 16 A
Leitungsschutzschalter 3-polig 2 x LS C 16 A

Anwendung und Einsatzbereiche

Aufgrund der anschlussfertigen Verdrahtung und des robusten Gehäuses ist das Modell als Verteilerkasten für die Industrie bei 400V-Anwendungen vorgesehen. Der Stromverteiler dient der Energieversorgung in der Werkstatt oder als Baustromverteiler bei professionellen Elektroinstallationen durch Handwerker und Installateure.

Lieferumfang

Verteiler as Schwabe Wandverteiler 61515 Fixo 13D Max
Zubehör 2 Stufennippel zur Abdichtung der Leitung

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was genau ist der as - Schwabe Wandverteiler FIXO 13D MAX?

Der FIXO 13D MAX ist ein hochwertiger, anschlussfertig verdrahteter Wandverteiler und Stromverteiler für den professionellen Einsatz. Er dient der sicheren Energieverteilung von 400V Starkstrom auf mehrere 400V CEE- und 230V Schutzkontakt-Steckdosen und ist speziell für anspruchsvolle Umgebungen wie Werkstätten, Baustellen und die Industrie konzipiert.

Welche Anschlüsse bietet der Stromverteiler für Werkstatt und Baustelle?

Dieser CEE Verteiler verfügt über eine vielseitige Anschlusskonfiguration: vier 5-polige CEE-Steckdosen (400V / 16A) für leistungsstarke Maschinen und sechs Schutzkontaktsteckdosen (230V / 16A) für handelsübliche Elektrogeräte. Die Schuko-Steckdosen sind zur optimalen Lastverteilung gleichmäßig auf die drei Phasen aufgeteilt, sodass pro Phase zwei Steckdosen zur Verfügung stehen.

Warum ist ein Stromverteiler mit FI-Schalter so wichtig?

Ein Stromverteiler mit FI-Schutzschalter (hier: Typ A, 40A, 30mA) ist entscheidend für den Personen- und Brandschutz. Er unterbricht die Stromzufuhr blitzschnell, sobald er Fehlerströme gegen Erde erkennt, und schützt so effektiv vor lebensgefährlichen Stromschlägen. Dies ist besonders in rauen Umgebungen wie auf Baustellen oder in Werkstätten eine unverzichtbare Sicherheitsfunktion für jeden Starkstromverteiler mit FI Schalter.

Wie wird der Wandverteiler CEE 16A 400V angeschlossen?

Der Wandverteiler ist für einen Festanschluss vorbereitet und wird anschlussfertig verdrahtet geliefert. Eine Elektrofachkraft schließt die Zuleitung (empfohlen NYM-J 5x4 mm² bis max. 5x10 mm²) an die hochwertige Hauptleitungsabzweigklemme im Inneren an. Vorprägungen im Gehäuse und mitgelieferte Stufennippel ermöglichen eine normgerechte und professionell abgedichtete Kabeleinführung.

Wofür steht die C-Charakteristik der verbauten Leitungsschutzschalter?

Die C-Charakteristik bei Leitungsschutzschaltern (LS-Schalter) bedeutet, dass diese für Verbraucher mit hohen Einschaltströmen ausgelegt sind. Dies ist ideal für den Betrieb von Motoren, wie sie in Kreissägen, Kompressoren oder Hebebühnen vorkommen. Der Starkstromverteiler verhindert so ein ungewolltes Auslösen der Sicherung beim Anlaufen dieser Maschinen und gewährleistet einen stabilen Betrieb.

Welche Vorteile bietet das Gehäuse des FIXO 13D MAX?

Das Gehäuse besteht aus hochbruchfestem Spezialkunststoff. Dieser Werkstoff macht den as Schwabe Wandverteiler extrem robust und widerstandsfähig gegen mechanische Einwirkungen wie Stöße oder Schläge. Zudem schützt es die internen Komponenten zuverlässig vor Staub und Spritzwasser und garantiert so eine lange Lebensdauer auch unter den anspruchsvollsten Einsatzbedingungen.

Für welche Anwendungsbereiche ist dieser CEE Verteiler ideal?

Der Fixo 13D Max ist als universeller Stromverteiler für Werkstatt, Industrie und Gewerbe konzipiert. Seine typischen Einsatzorte sind Holz- und Metallwerkstätten, Produktionshallen, Baustellen, landwirtschaftliche Betriebe sowie KFZ-Werkstätten. Dank seiner robusten Bauweise und der hohen Sicherheitsausstattung ist er die perfekte Energiezentrale für professionelle Anwender.

Was bedeutet "anschlussfertig verdrahtet" und was ist der Vorteil?

"Anschlussfertig verdrahtet" bedeutet, dass alle internen Komponenten wie FI-Schalter, Leitungsschutzschalter und Steckdosen bereits werkseitig fachmännisch miteinander verbunden sind. Der Hauptvorteil für Sie als Profi ist eine enorme Zeit- und Kostenersparnis bei der Installation. Zudem werden potenzielle Verdrahtungsfehler minimiert, was die Betriebssicherheit des Wandverteiler 16A signifikant erhöht.

Kann der as Schwabe Stromverteiler 16A auch mobil verwendet werden?

Ja, obwohl es sich primär um einen Wandverteiler für die feste Montage handelt, verfügt der FIXO 13D MAX über einen integrierten Tragegriff. Dies ermöglicht einen flexiblen und mobilen Einsatz, beispielsweise als kompakter Baustromverteiler bei Montageeinsätzen oder in der Eventtechnik, wo eine zuverlässige Stromquelle temporär benötigt wird.

Wer darf diesen Starkstromverteiler installieren?

Der Anschluss eines Wandverteilers 400V an das Starkstromnetz darf ausschließlich von einer qualifizierten Elektrofachkraft oder einer elektrotechnisch unterwiesenen Person unter Aufsicht einer Fachkraft durchgeführt werden. Dies gewährleistet eine normgerechte und sichere Installation gemäß den geltenden VDE-Vorschriften und sichert den Versicherungsschutz im Betrieb.
