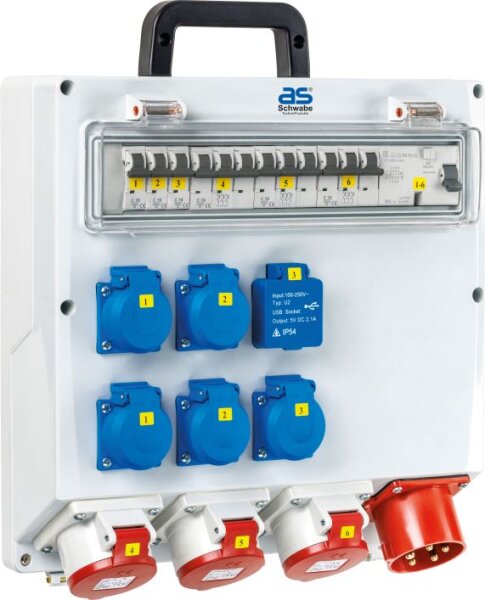

As Schwabe Wandverteiler 61523 FIXO 5 MAX, 400 V / 32 A, mit FI

As Schwabe Wandverteiler 61523 FIXO 5 MAX, 400 V / 32 A, mit FI

Artikelnummer: 61523-158
GTIN: 4011160615238
HAN: 61523
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von As Schwabe Wandverteiler 61523 FIXO 5 MAX

Anschlussfertig verdrahteter CEE Stromverteiler für die Wandmontage
Kompakte Bauweise ideal für Werkstatt und Industrie
Robustes Gehäuse aus hochbruchfestem Spezialkunststoff
Praktischer Klappdeckel mit Scharnieren für komfortables Einstecken
Integrierter Tragegriff für einfaches Handling

Produktmerkmale:

Eingang CEE-Gerätestecker 400 V / 32 A (5-polig)
Ausgang CEE 3 x 400 V / 16 A (5-polig)
Ausgang Schutzkontakt 5 x 230 V / 16 A
Ausgang USB 2 x USB-Anschluss
Fehlerstromschutzschalter FI 40 A (30 mA, 4-polig, Typ A)
Leitungsschutzschalter 3 x LS C16A
Gehäusemaße 280 x 280 x 118 mm

jetzt nur

411,64 €

inkl. 19% USt. , zzgl.

Alter Preis: 478,65 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der As Schwabe Wandverteiler 61523 FIXO 5 MAX ist ein anschlussfertig verdrahteter CEE-Stromverteiler für die Wandmontage, der einen 400 V / 32 A Eingang mit vielfältigen Ausgangsmöglichkeiten und einer integrierten FI-Absicherung kombiniert.

Eingang CEE-Gerätestecker 400 V / 32 A
Ausgänge CEE, Schutzkontakt und USB
Absicherung FI-Schutzschalter Typ A und Leitungsschutzschalter
Gehäuse Hochbruchfester Spezialkunststoff
Montage Kompakte Bauweise für die Wandbefestigung

Produktmerkmale

Der Verteilerkasten verfügt über ein robustes Gehäuse aus hochbruchfestem Spezialkunststoff und ist mit einem integrierten Tragegriff ausgestattet. Die kompakte Bauweise ist gezielt für die stationäre Befestigung an der Wand ausgelegt. Alle Modelle dieser Serie werden ab Werk anschlussfertig verdrahtet geliefert.

Eine konstruktive Besonderheit stellen die Scharniere am Deckel dar: Diese Mechanik bewirkt, dass der Deckel beim Anschließen der Leitungen nach oben aufgeklappt bleibt und nicht störend herabhängt. Die verbauten CEE-Steckdosen sind für zusätzlichen Schutz mit eigenen Klappdeckeln versehen.

Technische Details

Artikelnummer 61523-158
Herstellernummer 61523
Hersteller as - Schwabe GmbH
Eingang 1 x CEE-Gerätestecker 400 V / 32 A (5-polig)
Ausgang CEE 3 x CEE-Steckdose 400 V / 16 A (5-polig)
Ausgang Schutzkontakt 5 x Schutzkontaktsteckdose 230 V / 16 A
Ausgang USB 1 x USB-Anbausteckdose (2 Anschlüsse)
FI-Schutzschalter 1 x 40 A (30 mA, 4-polig, Typ A)
Leitungsschutzschalter (3-polig) 3 x C16A
Leitungsschutzschalter (1-polig) 3 x C16A
Breite 280 mm
Höhe 280 mm
Tiefe 118 mm

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist der as Schwabe Wandverteiler FIXO 5 MAX?

Der FIXO 5 MAX ist ein professioneller, anschlussfertig verdrahteter Stromverteiler für die Wandmontage. Er fungiert als zentrale Energieverteilstation, die einen 400V/32A CEE-Starkstromeingang in mehrere Ausgänge aufteilt: drei 400V/16A CEE-Steckdosen, fünf 230V Schutzkontaktsteckdosen und eine USB-Ladebuchse. Dieser hochwertige Wandverteiler von as-Schwabe ist für den anspruchsvollen Einsatz in Gewerbe und Industrie konzipiert.

Für wen ist dieser Stromverteiler 400V geeignet?

Dieser Stromverteiler 400V richtet sich an professionelle Anwender wie Handwerker, Bauprofis, Landwirte und Industriebetriebe. Er ist die ideale Lösung als stationärer Baustromverteiler, für Werkstätten (z. B. Kfz, Schlosserei, Tischlerei) und für alle Arbeitsumgebungen, in denen eine robuste, sichere und zentralisierte Energieversorgung für verschiedene Verbraucher benötigt wird.

Welche Anschlüsse bietet der CEE Verteiler genau?

Der as Schwabe Wandverteiler FIXO 5 MAX verfügt über folgende Anschlüsse:

Eingang: 1 x CEE-Gerätestecker 400V / 32A / 5-polig
Ausgänge:

3 x CEE-Steckdose 400V / 16A / 5-polig
5 x Schutzkontaktsteckdose 230V / 16A
1 x USB-Anbausteckdose

Wie wird der Wandverteiler installiert und angeschlossen?

Die Installation ist dank der Konzeption als anschlussfertig verdrahteter Baustromverteiler unkompliziert. Das Gerät wird an der Wand montiert und muss lediglich über den CEE 32A Gerätestecker von einer qualifizierten Elektrofachkraft an das Stromnetz angeschlossen werden. Die interne Verdrahtung aller Komponenten, inklusive der Schutzschalter, ist bereits werkseitig von as-Schwabe vorgenommen, was Zeit spart und die Installationssicherheit erhöht.

Warum ist ein integrierter FI-Schutzschalter so wichtig?

Der integrierte FI-Schutzschalter (Fehlerstrom-Schutzschalter, Typ A, 30mA) ist ein essenzielles Sicherheitsmerkmal für den Personenschutz. Er unterbricht bei Fehlerströmen, die beispielsweise durch ein defektes Gerät oder eine beschädigte Leitung entstehen, sofort die Stromzufuhr. Dies verhindert lebensgefährliche Stromschläge und ist in gewerblichen Umgebungen eine zwingende Vorschrift. Ein Stromverteiler mit FI und LS Schalter wie der FIXO 5 MAX bietet somit maximale Arbeitssicherheit.

Wodurch unterscheidet sich der FIXO 5 MAX von einfachen Steckdosenleisten?

Im Gegensatz zu einer einfachen Steckdosenleiste ist der as Schwabe Wandverteiler FIXO 5 MAX ein komplettes Energieverteilungssystem. Er verarbeitet Starkstrom (400V), transformiert einen Wandverteiler CEE 32A auf 16A sowie auf 230V, verfügt über eigene, fest integrierte Sicherheitskomponenten (FI- und LS-Schalter) und ist in einem hochbruchfesten Spezialkunststoffgehäuse untergebracht. Er ist für den Dauereinsatz unter rauen Bedingungen konzipiert und erfüllt die Normen für professionelle Elektroinstallationen.

Welche Geräte kann ich an diesen Starkstromverteiler anschließen?

An diesen Starkstromverteiler können Sie eine breite Palette von Geräten anschließen. Die 400V/16A CEE-Dosen eignen sich für Maschinen mit hohem Kraftbedarf wie Kreissägen, Schweißgeräte, Hebebühnen oder Betonmischer. Die 230V Schutzkontaktsteckdosen sind ideal für gängige Elektrowerkzeuge wie Bohrmaschinen, Winkelschleifer, Sauger und Ladegeräte. Die USB-Buchse dient zum bequemen Laden von mobilen Geräten direkt am Arbeitsplatz.

Wie sind die 230V-Steckdosen abgesichert und aufgeteilt?

Die fünf Schutzkontaktsteckdosen sind durch drei separate Leitungsschutzschalter (LS-Schalter C16A, 1-polig) gegen Überlast und Kurzschluss geschützt. Für eine optimale und symmetrische Lastverteilung sind die Steckdosen intern auf die drei Phasen (L1, L2, L3) des 400V-Anschlusses aufgeteilt. Dies verhindert die Überlastung einer einzelnen Phase, was bei professionellen Stromverteilern ein entscheidendes Qualitätsmerkmal ist.

Aus welchem Material besteht das Gehäuse des Wandverteilers?

Das Gehäuse des as Schwabe Verteilers ist aus einem hochbruchfesten und schlagzähen Spezialkunststoff gefertigt. Dieses robuste Material gewährleistet eine hohe Langlebigkeit und Zuverlässigkeit auch unter den anspruchsvollen Bedingungen auf Baustellen, in der Industrie oder in Werkstätten. Es schützt die elektrischen Komponenten zuverlässig vor mechanischen Einwirkungen, Staub und Spritzwasser.

Wann ist der Einsatz eines Wandverteilers mit 32A Eingang sinnvoll?

Ein Wandverteiler 32A ist immer dann die richtige Wahl, wenn der Gesamtleistungsbedarf der gleichzeitig betriebenen Geräte einen 16A-Anschluss übersteigt. Er bietet ausreichend Leistungsreserven, um mehrere leistungsstarke 400V- und 230V-Verbraucher parallel zu versorgen, ohne die Zuleitung zu überlasten. Dies ist typisch für professionelle Werkstätten und Baustellen, auf denen viele Maschinen gleichzeitig laufen.
