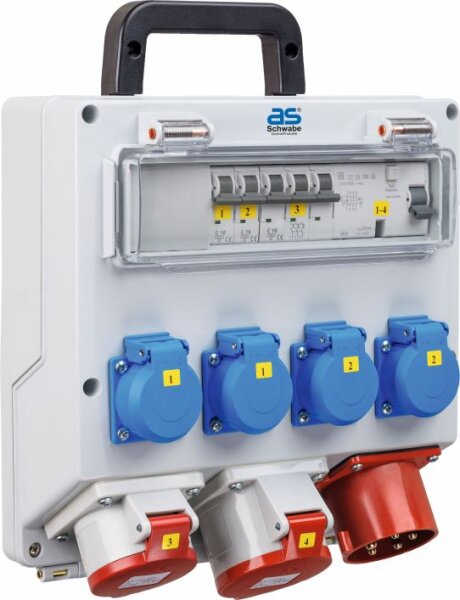

AS Schwabe Wandverteiler FIXO 4 61512, 400 V / 32 A, mit FI-Schutzschalter

AS Schwabe Wandverteiler FIXO 4 61512, 400 V / 32 A, mit FI-Schutzschalter

Artikelnummer: 61512-158
GTIN: 4011160615122
HAN: 61512
Kategorie: AS SCHWABE Stromverteiler
Hersteller: as - Schwabe GmbH

Die wichtigsten Vorteile von AS Schwabe Wandverteiler FIXO 4 61512

anschlussfertig verdrahtet für die sofortige Inbetriebnahme
kompakte Bauweise zur platzsparenden Wandmontage
widerstandsfähiges Gehäuse aus hochbruchfestem Spezialkunststoff
praktischer Klappdeckel mit Scharnieren für komfortablen Anschluss
leichter Transport dank integriertem Tragegriff

Produktmerkmale:

Eingang CEE-Gerätestecker 400 V / 32 A (5-polig)
Leistung ca. 22 kW
Ausgang CEE 32 A 1x 400 V (5-polig)
Ausgang CEE 16 A 1x 400 V (5-polig)
Ausgang Schutzkontakt 4x 230 V / 16 A
FI-Schutzschalter 40 A / 30 mA (Typ A, 4-polig)
Gehäusemaße 280 x 280 x 118 mm

jetzt nur

256,14 €

inkl. 19% USt. , zzgl.

Alter Preis: 297,84 €

Rabatt: 14%

Versandkosten (SCH): 15.00 €

Sofort verfügbar
Lieferzeit: 4 - 6 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Häufige Fragen
PDF (1)

Kurzüberblick

Der AS Schwabe Wandverteiler FIXO 4 61512 ist ein anschlussfertig verdrahteter CEE Stromverteiler 400V 32A, der eine Eingangsleistung von bis zu 22 kW auf mehrere CEE- und Schutzkontaktsteckdosen aufteilt. Das kompakte Modell ist speziell für die Wandmontage konzipiert und verfügt über eine integrierte Absicherung inklusive FI-Schutzschalter vom Typ A.

Eingang CEE-Stecker 400 V, 32 A, 5-polig
Ausgänge Kombination aus 400 V (32 A und 16 A) sowie 230 V Steckdosen
Absicherung Integrierter FI-Schutzschalter und Leitungsschutzschalter
Gehäuse Hochbruchfester Spezialkunststoff

Produktmerkmale

Dieser Verteilerkasten 400V 32A zeichnet sich durch ein robustes Gehäuse aus hochbruchfestem Spezialkunststoff aus und ist mit einem integrierten Tragegriff ausgestattet. Die Konstruktion ist für die feste Befestigung an der Wand ausgelegt. Ein funktionales Detail sind die Scharniere am Deckel, die dafür sorgen, dass dieser beim Anschließen der Kabel sicher aufgeklappt bleibt und nicht störend nach unten hängt. Der Wandverteiler wird komplett anschlussfertig verdrahtet geliefert. Zum Schutz der Anschlüsse sind die CEE-Steckdosen mit Klappdeckeln versehen.

Technische Details

Artikelnummer 61512-158
Herstellernummer 61512
Hersteller as - Schwabe GmbH
Eingangsleistung ca. 22 kW
Eingangsstecker 1 x CEE-Gerätestecker 400 V, 32 A, 5-polig
Ausgang CEE 32 A 1 x CEE-Steckdose 400 V, 32 A, 5-polig
Ausgang CEE 16 A 1 x CEE-Steckdose 400 V, 16 A, 5-polig
Ausgang Schutzkontakt 4 x Schutzkontaktsteckdose 230 V, 16 A (je zwei verteilt auf eine Phase)
FI-Schutzschalter 1 x 40 A, 4-polig, 30 mA, Typ A
Leitungsschutzschalter 3-polig 1 x LS C 16 A
Leitungsschutzschalter 1-polig 2 x LS C 16 A
Abmessungen 280 x 280 x 118 mm

Angaben zur Produktsicherheit

Herstellerinformationen:

as - Schwabe GmbH
Merkurstraße 10
72184 Eutingen im Gäu
Deutschland
info@as-schwabe.de

Was ist der as - Schwabe Wandverteiler FIXO 4?

Der as - Schwabe Wandverteiler FIXO 4 ist ein robuster Starkstromverteiler für die Wandmontage. Er dient als zentrale Einheit zur sicheren Verteilung von Kraftstrom (400V) und Lichtstrom (230V) in professionellen Umgebungen wie Werkstätten, Baustellen oder landwirtschaftlichen Betrieben. Dieser CEE Verteiler kombiniert mehrere Steckdosentypen mit integrierten Schutzeinrichtungen in einem hochbruchfesten Gehäuse.

Welche Anschlüsse bietet dieser CEE Steckdosenverteiler genau?

Der Wandverteiler 400V verfügt über folgende Anschlüsse:

Eingang: 1 x CEE-Gerätestecker 400 V / 32 A / 5-polig
Ausgänge:
- 1 x CEE-Steckdose 400 V / 32 A / 5-polig
- 1 x CEE-Steckdose 400 V / 16 A / 5-polig
- 4 x Schutzkontaktsteckdosen 230 V / 16 A

Alle Ausgänge sind durch robuste Klappdeckel vor Staub und Spritzwasser geschützt.

Warum ist der Wandverteiler mit FI-Schalter ausgestattet?

Der integrierte FI-Schutzschalter (Fehlerstrom-Schutzschalter 40A, 30mA) ist ein essenzielles Sicherheitsmerkmal für den Personenschutz. Er unterbricht die Stromzufuhr blitzschnell, sobald er lebensgefährliche Fehlerströme gegen Erde erkennt, und schützt so den Anwender wirksam vor elektrischen Schlägen. Dies ist besonders in rauen Arbeitsumgebungen wie auf Baustellen oder in Werkstätten unerlässlich.

Für welche Anwendungsbereiche ist der Baustromverteiler 32A konzipiert?

Der as Schwabe FIXO 4 ist als vielseitiger Kraftstromverteiler für den professionellen Dauereinsatz konzipiert. Typische Einsatzorte sind:

Professionelle Werkstätten (Kfz, Holz, Metall)
Baustellen als Unterverteiler (Baustromverteiler)
Industrie- und Produktionshallen
Landwirtschaftliche Betriebe und Gärtnereien
Veranstaltungstechnik und Märkte
Anspruchsvolle Garagen und Heimwerker-Projekte

Wie wird der Wandverteiler 32A angeschlossen?

Der Wandverteiler ist anschlussfertig verdrahtet, um eine schnelle und einfache Installation zu ermöglichen. Der Anschluss an das Stromnetz über den 32A CEE-Eingang muss jedoch zwingend von einer qualifizierten Elektrofachkraft gemäß den geltenden Normen und Vorschriften durchgeführt werden, um die Sicherheit und korrekte Funktion zu gewährleisten.

Welche Geräte schützt der Starkstromverteiler für die Wandmontage?

Neben dem Personenschutz durch den FI-Schalter schützt der Verteiler auch angeschlossene Geräte und die Leitungen vor Überlast und Kurzschluss. Dafür sorgen die integrierten Leitungsschutzschalter (LS-Schalter): Ein 3-poliger C16-Automat sichert den CEE 16A-Ausgang ab, während zwei 1-polige C16-Automaten die vier Schutzkontaktsteckdosen schützen.

Wodurch zeichnet sich das Gehäuse des CEE Verteilers aus?

Das Gehäuse besteht aus hochbruchfestem Spezialkunststoff. Dieses Material macht den Wandverteiler extrem robust gegenüber mechanischen Einwirkungen, Stößen und Schlägen. Zudem ist es widerstandsfähig gegen viele Öle, Fette, Säuren und Laugen, was eine lange Lebensdauer auch in anspruchsvollen Industrie- oder Werkstattumgebungen sicherstellt.

Kann ich diesen Verteiler als CEE Verteiler 32A auf 16A und 230V nutzen?

Ja, genau das ist eine der Hauptfunktionen dieses Modells. Der as Schwabe Wandverteiler 32A wandelt einen 32A-Starkstromanschluss (Eingang) in mehrere, separat abgesicherte Ausgänge um: einen 32A-CEE-Ausgang, einen 16A-CEE-Ausgang und vier 230V-Schutzkontaktsteckdosen. Das ermöglicht den gleichzeitigen, sicheren Betrieb von Maschinen mit unterschiedlichen Leistungsanforderungen.

Wie sind die 230V-Schutzkontaktsteckdosen intern aufgeteilt?

Um eine symmetrische Lastverteilung zu gewährleisten und eine Überlastung einzelner Phasen zu vermeiden, sind die vier Schutzkontaktsteckdosen auf zwei verschiedene Phasen des Drehstromnetzes aufgeteilt. Jeweils zwei Steckdosen hängen an einer Phase und werden durch einen eigenen C16-Leitungsschutzschalter abgesichert.

Ist der Wandverteiler auch für den mobilen Einsatz als Baustromverteiler geeignet?

Obwohl der FIXO 4 primär als Starkstromverteiler für die Wandmontage konzipiert ist, ermöglicht der integrierte Tragegriff einen flexiblen und mobilen Einsatz. Seine robuste Bauweise macht ihn zu einer idealen Lösung als kompakter Baustromverteiler 400V mit Steckdosen für verschiedene Bauabschnitte oder wechselnde Einsatzorte.
